小型实验用核反应装置三维结构设计

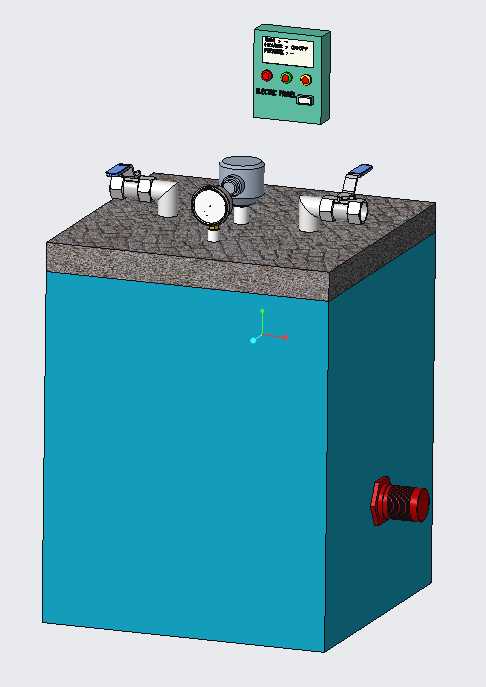

　　这套三维结构针对小型实验级核反应装置搭建，核心应用场景集中在高校核工程专业教学演示、小型核反应原理验证实验台搭建，也可作为核科普展项的结构参考原型，区别于商用核电堆的庞大体量，该装置聚焦桌面级实验场景的结构还原，所有外露部件均按照实验台操作的人机尺度做了适配。从功能布局来看，主体采用立式封闭罐体结构作为反应介质容纳腔，罐体顶部做了加厚防滑台面处理，台面上集成了三路介质输送管路，分别对应进料、循环采样、出料三个工艺通路，每段管路上都配置了手动截止阀与流量观测视镜，方便实验过程中手动调节介质通断与流速，台面中部预留了仪表安装位，可搭载压力、温度监测探头实时采集腔体内参数。罐体侧面设置了快开式介质排放口，采用外螺纹快接结构，

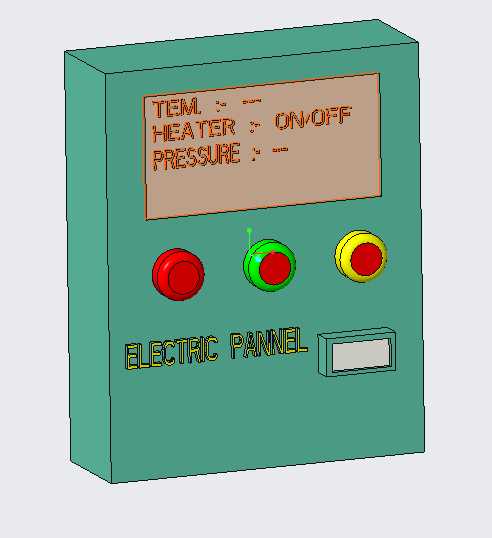

　　可快速对接废液收集管路，满足实验后介质排空的操作需求。独立外置的控制箱采用壁挂式安装结构，箱体面板上集成了状态显示屏、启停按钮、故障复位按钮与运行指示灯，控制箱与罐体之间通过预留的穿线孔走信号线缆，布线时可沿罐体侧面的走线槽排布，避免外露线缆干扰台面操作。设计过程中优先考虑实验操作的安全性，所有管路接口均做了凸台加固处理，避免频繁拆装导致的接口开裂，罐体边角做了圆弧过渡，防止实验人员磕碰受伤，台面的防滑纹理可避免实验器皿放置时滑落。安装边界方面，整套装置占地面积控制在0.8平方米以内，罐体高度适配常规实验台的操作高度，操作人员站立时可轻松触达台面上所有阀门与控制部件，控制箱的安装高度与操作人员视线齐平，

　　无需弯腰或抬手即可观察运行状态、操作按钮。管路布局特意避开了罐体正上方的操作区域，给实验过程中的取样、探头校准等操作留出足够的操作空间，排放口的位置距离台面边缘预留了足够的管路对接空间，无需额外挪动装置即可完成收集容器的放置与对接。整套结构的部件拆分逻辑清晰，罐体、管路、阀门、控制箱均可独立拆分，方便后续针对不同实验需求做部件替换，比如更换不同通径的阀门、增减监测仪表点位，都可以在现有结构基础上快速调整，不需要重新搭建整体框架。
