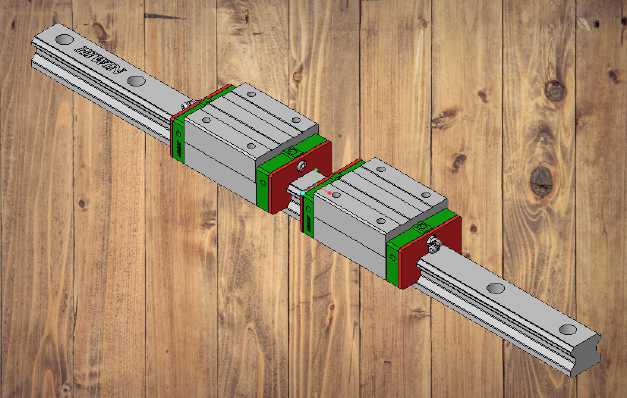

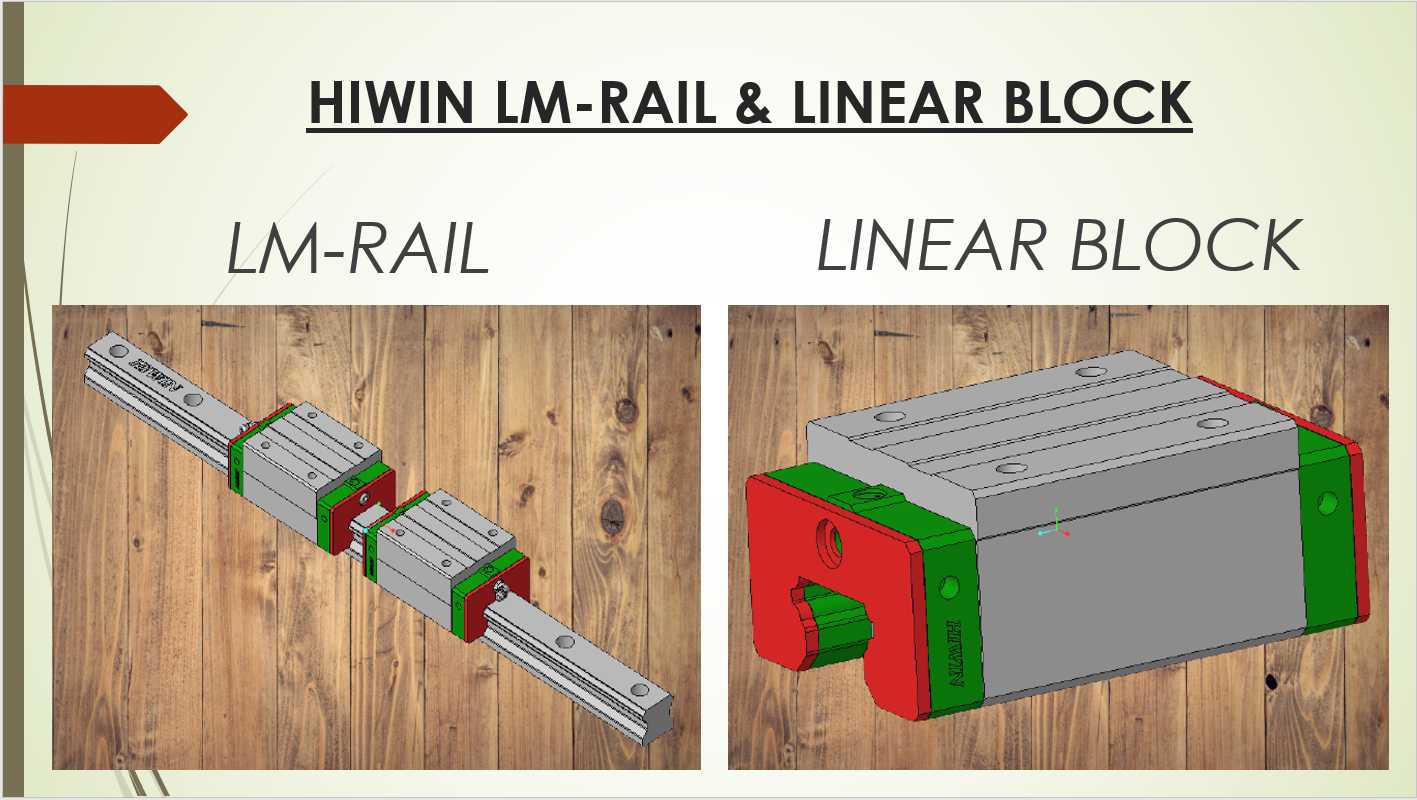

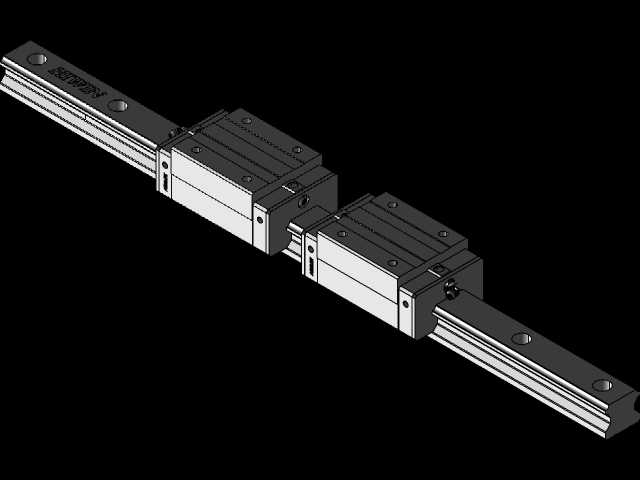

上银直线导轨与滑块组合三维结构

　　这套直线导轨与滑块组合是线性传动场景里的核心导向部件，在各类需要高精度直线往复运动的设备中都能见到它的身影，从数控加工设备的进给轴、自动化生产线的移栽机构，到检测设备的位移平台、电子制造设备的取放模组，这类部件承担着承载负载、约束运动轨迹、保障运动精度的核心作用。从结构设计来看，导轨部分采用淬硬钢轧制后精磨成型，滚道面经过精密磨削处理，能保证与滑块内部滚动体的接触精度，降低运动过程中的摩擦阻力，相比传统滑动导向结构，滚动导向的摩擦系数仅为滑动结构的五十分之一，不仅能大幅降低驱动功率损耗，还能实现微米级的进给精度，低速运行时也不会出现爬行现象。滑块部分采用分体组合式结构，端盖与本体配合形成滚动体的循环回路，

　　滚动体在滚道与回流槽之间持续循环，实现滑块沿导轨的无限行程直线运动，滑块两端设置有密封端盖，能阻挡加工过程中产生的切屑、粉尘进入滚道内部，避免滚动体与滚道面出现磨粒磨损，延长部件的使用寿命。在安装边界设计上，导轨的安装基面设置有标准定位沉孔，可通过内六角螺栓直接固定在设备的安装基准面上，导轨侧面的基准边可作为安装定位基准，保障多段导轨拼接时的直线度一致性；滑块的安装面设置有对应规格的螺纹安装孔，可直接连接负载工作台，滑块的端面预留有润滑注油接口，可定期加注润滑脂，维持滚动接触面的润滑状态，降低长期运行的磨损量。从实际选型适配角度，这类导轨滑块组合可根据负载大小、运行速度、精度等级选择对应规格，不同预压等级的滑块可适配不同的刚性需求，

　　轻预压规格适用于负载波动小、对运行平顺性要求高的检测类设备，中重预压规格适用于切削负载大、对刚性要求高的金属加工设备，建模过程中完整还原了滚道曲率、滚动体排布、密封结构、安装孔位的细节，可直接用于设备的整体装配干涉检查、运动仿真验证，也能作为选型阶段的结构参考，帮助设计人员快速确认安装空间、连接尺寸是否匹配整机设计要求，避免选型阶段出现尺寸 mismatch 导致的安装干涉问题。
