角式高压压力安全阀结构设计方案

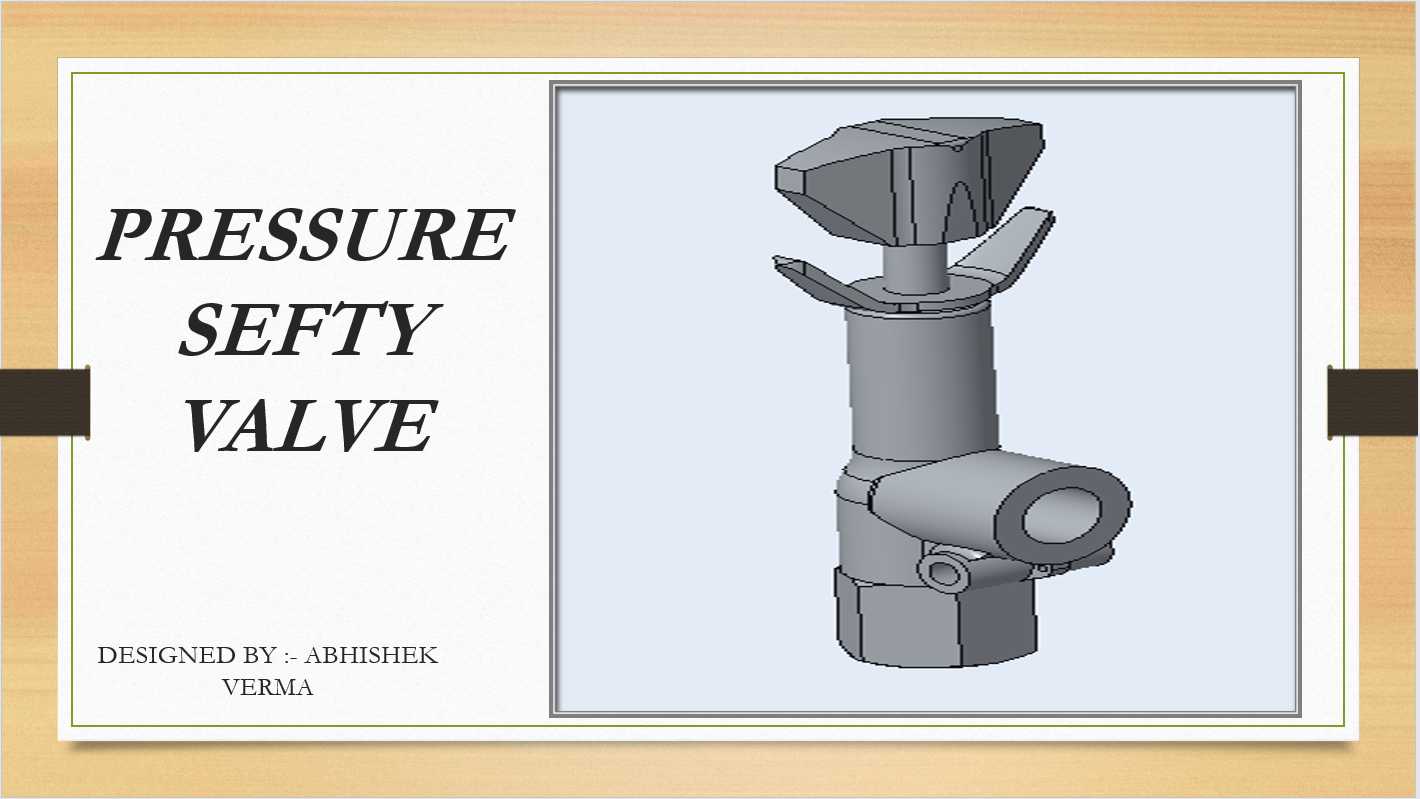

　　在承压流体输送系统、小型压力容器配套、实验室气液管路、家用承压供水设备等场景中，压力安全阀是最后一道过压保护屏障，其核心作用是在管路或容器内部压力超过设定阈值时，自动开启泄压通道，将内部介质压力泄放至安全范围，待压力回落至额定值后自动回座密封，避免超压引发的管路爆裂、容器破损、介质泄漏等安全事故。这款角式结构的压力安全阀，采用侧进上出的流道布局，相比直通式安全阀更适配安装空间局促的管路转角位置，无需额外加装弯头转接件即可直接完成管路对接，能有效减少管路接头数量，降低介质泄漏的潜在风险点。从结构设计逻辑来看，这款安全阀的顶部设置了带防滑翼结构的手动调节旋钮，旋钮侧面的凸起翼片可增大操作摩擦力，

　　无需借助专用扳手即可手动完成整定压力的微调，旋钮下方的阀杆与内部弹簧预紧机构直接联动，通过改变弹簧压缩量即可调整泄压开启的压力阈值，适配不同承压等级的系统保护需求。阀体下部的六角结构是专门预留的安装夹持位，安装时可使用普通活动扳手或开口扳手卡持该位置完成拧紧操作，避免直接夹持阀体流道部位造成的壳体变形、密封面损伤问题；侧方的接口为标准外螺纹连接端，可直接匹配同规格的内螺纹管路接头，安装时的拧紧扭矩需控制在合理范围，防止扭矩过大导致螺纹滑牙或阀体开裂。阀体整体采用一体化锻压成型的结构思路，减少了拼接焊缝带来的强度薄弱点，内部流道做了圆弧过渡处理，可降低介质高速流过时的湍流阻力与冲蚀磨损，延长阀座密封面的使用寿命。

　　阀瓣密封面采用平面硬密封配合软质密封衬层的复合结构，正常工作压力下软质衬层可保证零泄漏密封，泄压开启瞬间硬密封基体可承受高速介质的冲刷，避免密封面快速磨损导致的整定压力漂移。设计过程中充分考虑了安装边界限制，阀体总高度控制在常规手动操作可达范围内，侧方接口的中心高度与底部安装基准面的距离适配常见管路铺设高度，顶部调节旋钮的最大旋转外径不会超出阀体侧方接口的外轮廓投影范围，安装后不会与周边管路、支架产生运动干涉。日常运维时无需将整个阀体从管路上拆下，仅需定期抬起顶部旋钮做手动泄压测试，即可验证阀瓣动作是否卡滞，检查密封面是否存在粘连问题，大幅降低运维的操作难度与工作量。
