角式法兰连接升降式止回阀结构设计

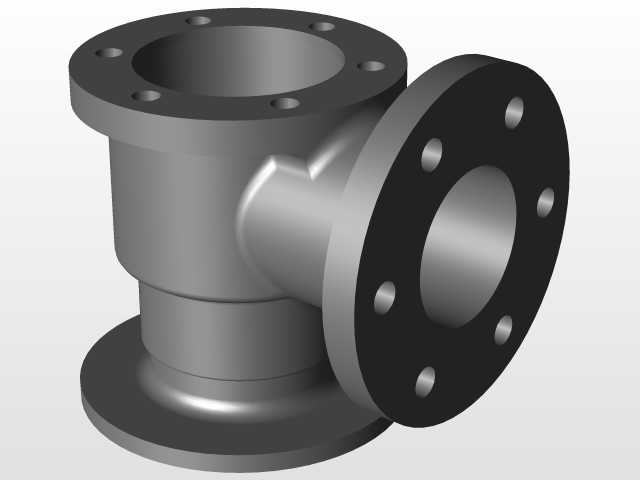

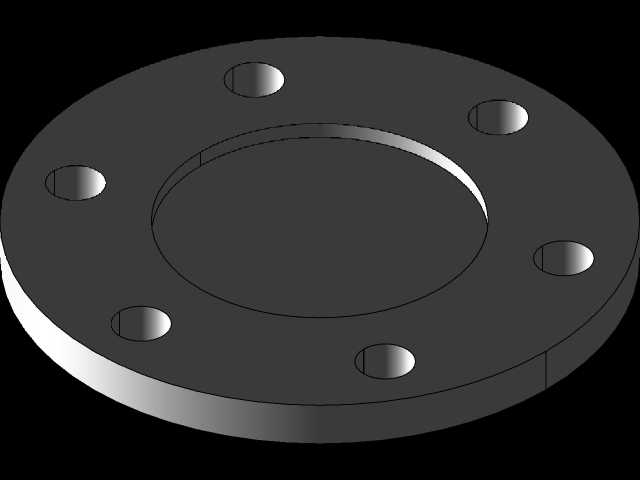

　　这款角式结构的止回阀，主要应用在给排水、石油化工、暖通循环等需要控制介质单向流动的管路系统中，核心作用是避免管路内介质倒流，防止下游介质冲击上游设备、造成泵组反转、介质回流污染等工程问题，在泵出口、换热器进出口、介质流向有严格要求的管段上十分常用。不同于常见的直通式止回阀，这款产品采用90度角式流道设计，进出口分别位于阀体下部与侧部，能够直接适配垂直转水平走向的管路布局，减少管路弯头的使用数量，降低局部流阻，同时节省管路安装空间，在空间紧凑的阀组撬装、设备夹层管路布置场景中优势明显。阀体上下端与侧部均采用法兰连接结构，法兰端面的密封面、螺栓孔位均按照通用管路法兰标准设计，能够直接匹配同压力等级的管路法兰，安装时只需对齐螺栓孔、

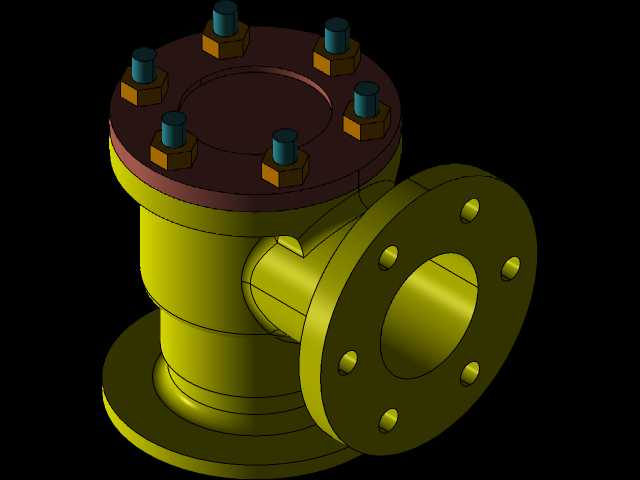

　　加装密封垫片后均匀紧固螺栓即可，不需要额外加工适配接头，现场安装维护的便利性较好。产品顶部的阀盖通过六组均布的螺栓与阀体连接，螺栓预紧力均匀作用在阀盖密封面上，能够保证中腔的密封性能，避免介质从阀盖结合面泄漏，后期检修内部阀瓣、密封件时，只需拆卸这六组螺栓即可打开阀盖，不需要整体切割管路，维护效率较高。设计过程中，流道部分做了圆弧过渡处理，尽可能减少介质流动时的涡流区，降低阀门自身的流阻系数，减少管路系统的压力损失；内部的升降式阀瓣导向结构做了同轴度公差约束，保证阀瓣升降过程中不会出现卡滞，介质正向流动时能够顺利顶开阀瓣，介质反向流动时阀瓣能够在介质压力与自身重力作用下快速回落密封，有效阻断倒流。安装边界上，

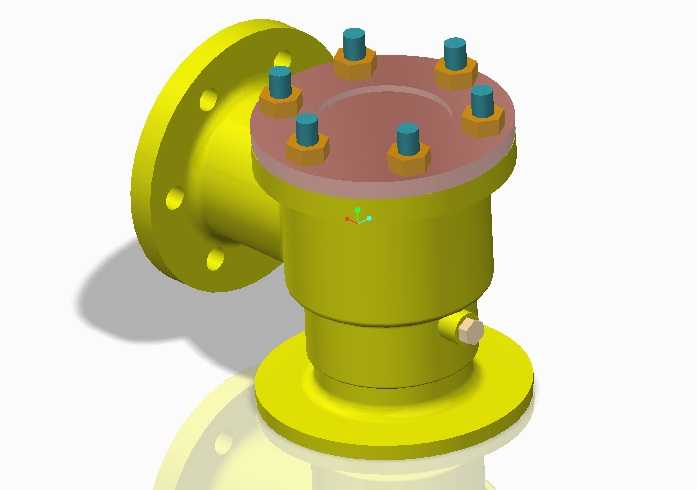

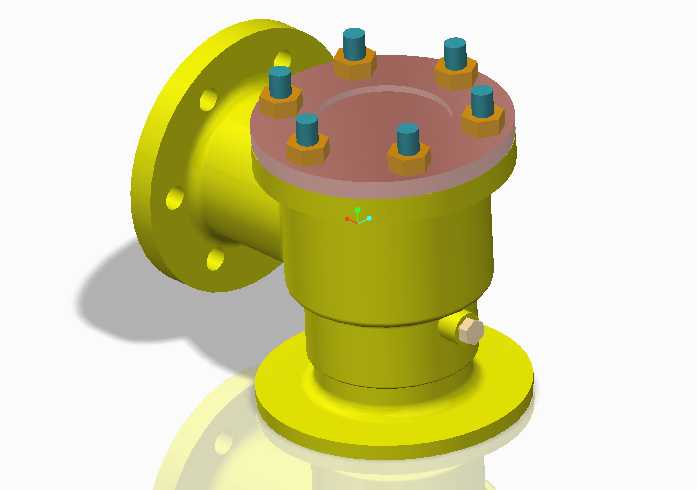

　　需要预留足够的顶部操作空间，满足后期拆卸阀盖螺栓、取出内部构件的操作需求，侧部法兰与下部法兰的连接端面垂直度有严格公差要求，避免安装后出现管路附加应力，影响密封性能与阀门使用寿命。阀体下部的排污螺塞设计，能够在管路检修时排出阀腔底部积存的杂质，避免杂质卡滞阀瓣导致密封失效，日常运维时不需要拆解阀门即可完成排污操作，适配含少量杂质的介质工况。
