平行开闭型气动夹持执行组件结构设计

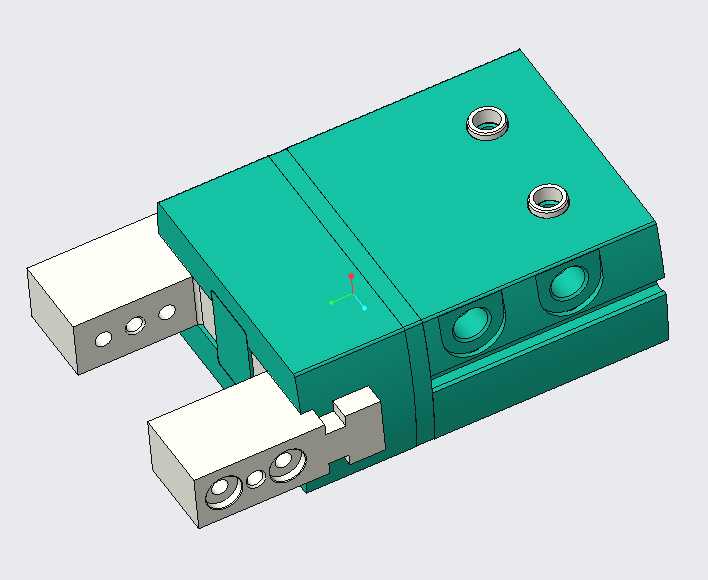

　　这类平行开闭气动夹持部件，在3C电子小件装配、轻工包装线上下料、小型五金件分拣工位的应用占比极高，相比摆杆式气动手指，其夹爪运动轨迹为纯直线平移，不会对被夹持工件产生额外的侧向分力，对薄壁件、易刮伤表面工件的夹持友好度更高。从结构设计逻辑来看，该组件采用双活塞同步驱动的内部布局，缸体内部的两个活塞通过齿条-齿轮副实现动力同步传递，保证两侧夹指的开闭行程完全对称，不会出现单侧偏载导致的夹爪卡滞问题，这种结构相比单活塞驱动的夹指，夹持力输出更均匀，重复定位精度可控制在0.02mm以内，能满足多数自动化工位的取放精度要求。外形布局上，主体采用方正的矩形截面设计，顶面预留两个同轴的安装沉孔，

　　可直接从缸体上方穿装螺栓固定在机械手末端法兰或者工装立板上，不需要额外设计转接支架，能压缩末端执行机构的整体占用空间；缸体侧面预留的两个气口为标准内螺纹接口，可直接适配常规气动快插接头，气路布置时不会和周边的线缆、其他执行部件产生干涉。夹指安装端采用标准化的槽型接口，两个平行的安装臂上预留了多组定位销孔与螺栓过孔，用户可根据实际被夹持工件的外形，自行设计定制化的夹头块直接装在安装臂上，不需要对夹指本体做二次加工，适配不同尺寸、不同外形工件的夹持需求，比如夹持圆柱件时可更换带V型槽的夹头，夹持薄片件时可更换带防滑齿纹的平夹头。设计过程中需要重点关注的边界参数，首先是夹指的开闭行程，该款组件的单侧夹指行程为4mm，双侧总行程8mm，

　　选型时需要确认被夹持工件的外径或宽度尺寸落在行程覆盖范围内，避免出现夹爪张开后无法套入工件、或者闭合后无法夹紧的问题；其次是安装边界，缸体总宽度为24mm，总长度（含夹指完全伸出状态）为58mm，在布局多工位转盘或者狭小空间内的取料机构时，需要预留足够的运动避让空间，防止夹爪运动过程中碰撞周边的治具或者传感器。另外，夹指的允许夹持力需要匹配工件重量，在0.5MPa工作气压下，该组件的有效夹持力为35N，适合夹持重量在1kg以内的工件，若工件重量过大，需要更换更大规格的夹持组件，或者在夹头表面增加防滑垫提升摩擦系数，避免取料过程中工件脱落。内部密封结构采用双唇形聚氨酯密封圈，活塞运动时的摩擦阻力小，响应速度快，单次开闭动作的响应时间可控制在0.03s以内，能匹配高速分拣线的节拍要求，同时密封圈的耐磨性能优异，常规工况下的使用寿命可达300万次以上，减少产线的维护更换频次。
