带切边法兰安装式轴导线性衬套

　　这类带切边法兰的轴导线性衬套，是直线运动导向机构里的基础支撑零件，常见于各类需要低摩擦往复直线运动的设备场景，比如自动化输送线的导向轴配套、小型工装夹具的滑动导向单元、检测设备的探针位移导向结构，还有部分轻工机械的直线执行机构配套位置。和普通无衬套的光轴直接穿座安装相比，这类衬套能把轴和安装座之间的滑动摩擦转化为衬套内壁与轴的摩擦，避免安装座本体磨损，后期维护只需要更换衬套即可，大幅降低设备运维成本。

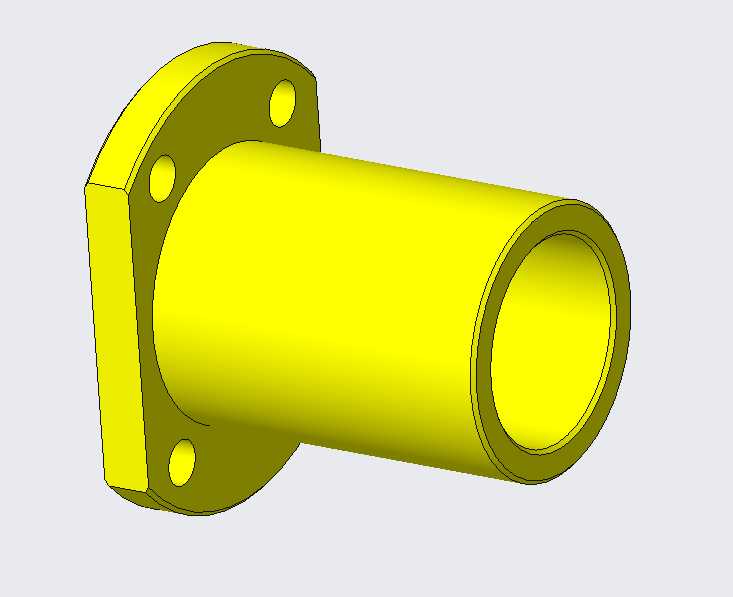

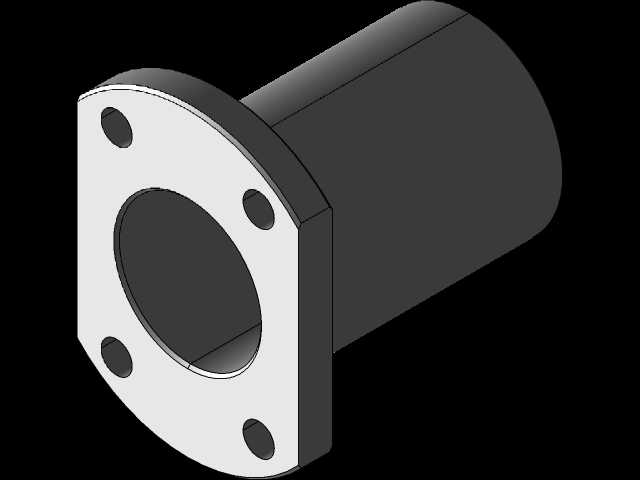

　　从结构设计来看，这款衬套采用一体化切边法兰结构，法兰端做了双边切平处理，区别于常规圆形法兰，安装时可以通过切边定位防转，不需要额外加装防转销，安装孔位设置了三个均匀分布的通孔，适配M4或者M5规格的内六角安装螺钉，安装时法兰端面贴合安装基准面，能承受一定的轴向载荷，避免衬套在往复运动中从安装孔内窜出。衬套主体为等壁厚圆筒结构，内壁做了高光洁度处理，和导向轴的配合间隙控制在H7/g6的常用滑动配合区间，既能保证轴滑动时无卡滞，又不会因为间隙过大出现导向偏斜的问题。

　　在实际选型适配时，需要注意几个安装边界参数：衬套的圆筒段长度要大于导向行程的1.2倍，避免轴伸出过长时出现翘曲卡滞；法兰端的切边间距要和安装座上的定位槽尺寸匹配，保证防转效果；安装孔的中心距要和安装座上的螺纹孔中心距一致，避免强行装配导致衬套变形影响内壁圆度。这类衬套如果采用铜基材质制作，适合低速轻载的干摩擦场景，如果采用钢基加PTFE涂层的结构，则可以适配中速中载、有少量润滑的工况，部分工况下也可以替换同安装尺寸的直线轴承使用，相比滚动式直线轴承，这类滑动衬套的抗冲击性能更好，在有振动的工况下使用寿命更稳定。

　　设计这类衬套三维模型时，重点要保证法兰端面和圆筒轴线的垂直度，控制在0.02mm以内，否则安装后会出现轴滑动时的别劲问题；内壁的圆柱度公差也要控制在0.01mm以内，避免局部摩擦过大导致磨损加快；安装孔的位置度公差要控制在0.05mm以内，保证和安装座的适配性。很多新手建模时容易忽略法兰切边和安装孔的相对位置，导致实际安装时切边方向和设计预期不符，出现防转失效的问题，建模时需要以安装孔的中心连线为基准做切边特征，保证装配时的定位准确性。
