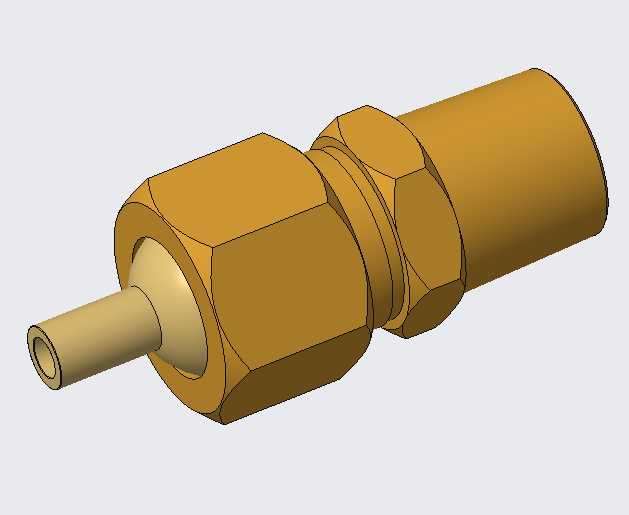

喷气式洗衣机用BSP1/4螺纹喷嘴结构

　　这款喷嘴是针对喷气式洗衣机的喷流工况做的定制化结构设计，核心匹配家用及商用洗衣设备内部的水气混合喷射管路，安装端采用BSP1/4标准英制管螺纹，能够直接对接设备内部的供水供气支路，无需额外做转接件适配。从实际使用场景来看，喷气式洗衣机在工作过程中需要通过高压水气混合流冲击衣物纤维，剥离织物缝隙内的顽固污渍，喷嘴作为喷流终端的核心执行部件，其出口孔径、内部流道的过渡形态直接决定了喷流的覆盖范围、冲击力度以及耗气量、耗水量的平衡。设计过程中首先考虑了安装边界的适配性，主体采用六角锁紧结构，两个对边平行的六角台分别对应螺纹端锁紧和管路对接端的扭矩施加，安装时可以用标准开口扳手直接施加锁紧扭矩，不会出现打滑问题，同时六角台的厚度做了优化，

　　既保证锁紧时的结构强度不会出现棱角崩裂，又不会占用过多管路周边的安装空间，适配洗衣机内部紧凑的管路排布。喷嘴的出口端做了阶梯式的插管结构，能够直接插接设备内部的柔性输水气管，插管外壁做了微小的倒锥处理，插接后配合卡箍可以实现可靠密封，在0.6MPa的水气混合压力下不会出现脱管、渗漏问题。内部流道没有做突兀的直角转折，从螺纹端的通径到出口端的喷孔采用圆弧过渡，尽可能降低流道内部的压损，让高压水气混合流可以顺畅加速，从出口喷出时形成均匀的锥形散射流，既保证足够的冲击力度，又不会因为流道紊流产生异常的工作噪音。材质选用常用的黄铜棒材加工，兼顾切削加工性能和使用场景下的耐腐蚀性，长期接触洗衣剂混合的温水也不会出现锈蚀堵塞喷孔的问题，

　　整体结构没有多余的冗余设计，所有外形尺寸都匹配现有洗衣机内部的安装空间，安装后不会和周边的滚筒支架、管路卡扣产生运动干涉，在设备的全生命周期内可以稳定维持喷流参数，不会因为长期受水气冲蚀出现喷孔扩大、喷流失效的问题。
