喷气式洗衣机管路连接用BSP1/2接头

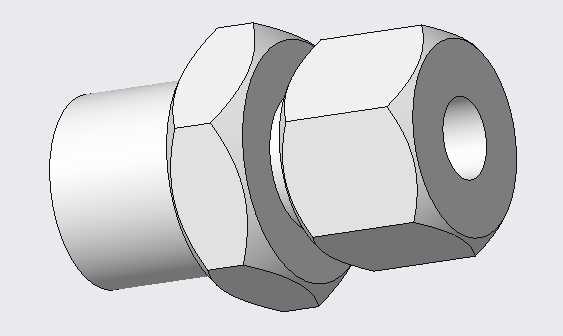

　　这款BSP1/2规格的接头，是针对喷气式洗衣机内部流体管路的连接需求开发的结构件，核心作用是实现不同通径管路之间的刚性密封连接，保障气液混合介质在输送过程中无泄漏、无压损异常。从结构设计来看，接头采用一端外螺纹、一端内螺纹的过渡连接形式，中间设置的六角扳拧部位是安装受力的核心区域，对边尺寸严格匹配标准扳手开口规格，安装时可直接用普通呆扳手或活动扳手施加扭矩，无需定制专用工装，能大幅降低产线装配的工时消耗。六角结构两侧的凸台一方面起到安装限位的作用，当接头拧入对应安装位时，凸台端面与安装基面贴合，可精准控制拧入深度，避免过拧导致的螺纹滑牙或者密封面压溃，另一方面凸台与六角部位之间的退刀槽结构，能在加工时规避刀具干涉，

　　保证螺纹加工的同轴度，减少装配后出现的管路偏斜问题。在实际应用场景中，喷气式洗衣机内部的管路需要同时输送进水水流与喷射用气流，介质压力存在周期性波动，接头的密封面采用锥面配合形式，配合管路端的密封垫片，可在0-1.6MPa的压力波动范围内保持稳定密封，不会因为设备运行时的振动出现松动泄漏。设计过程中充分考虑了安装边界的限制，接头整体轴向长度控制在适配洗衣机内部紧凑管路布局的范围内，外螺纹端的插入深度经过反复校核，既保证足够的螺纹啮合长度满足连接强度要求，又不会因为插入过长顶触管路内部的其他结构件，六角部位的最大外径也做了优化，相邻管路接头安装时不会出现扳手空间干涉的问题，后期维护拆卸时也能顺利操作。

　　接头的内孔通径严格匹配1/2寸BSP螺纹的通流标准，不会出现通径缩口导致的介质流速异常，保障喷气水流的喷射压力达到设计要求，避免因为接头通流问题影响洗衣机的洗涤效果。从材质适配性角度，该结构可采用黄铜或者304不锈钢加工，黄铜材质成本较低，适合常规民用洗衣机的使用环境，不锈钢材质则可适配带有腐蚀性洗涤剂的特殊使用场景，结构本身不需要做额外修改就能适配不同材质的加工需求，通用性较强。
