五英寸万向旋转工业脚轮结构设计

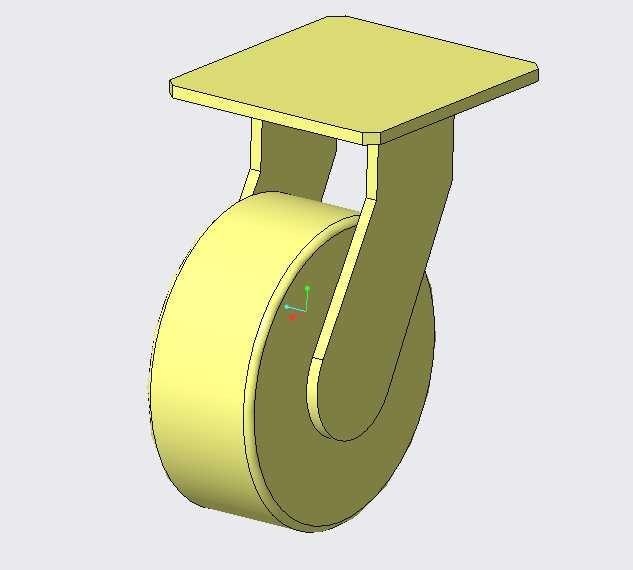

　　这款五英寸旋转脚轮的结构设计，首先要匹配工业场景中常见的中轻型移动设备的行走需求，不管是车间周转小车、轻型工作台架、还是商用移动柜体，都能适配对应的承载与移动要求。从实际使用场景出发，这类脚轮需要同时满足直行顺滑、转向灵活的要求，顶部的平板安装结构是经过尺寸校核的，安装孔位的间距适配行业通用的设备底部安装梁尺寸，不需要额外做转接板就能直接固定在设备底架上，安装边界控制得比较合理，不会因为支架外扩尺寸过大占用设备底部多余空间，也不会因为结构过于紧凑导致转向时轮体和设备底架发生干涉。设计过程中首先考虑的是旋转部位的受力逻辑，支架的弯折结构做了受力优化，从安装平板往下延伸的支撑臂采用了变截面的弯折形态，在轮轴安装位置做了局部加强，

　　避免设备满载推行时支架出现塑性变形，同时旋转连接部位的间隙控制经过反复调整，既不会因为间隙过小导致转向卡滞，也不会因为间隙过大出现推行时轮体晃动、噪音过大的问题。轮体采用五英寸的直径设计，这个尺寸的轮体在过车间常见的地面缝隙、小高度门槛时，不会出现卡轮的情况，相比小尺寸轮体越障能力有明显提升，同时轮宽的设计兼顾了承载能力和滚动阻力，不会因为轮面过宽导致转向需要的推力过大，也不会因为轮面过窄导致单位面积压强过大，损伤环氧地坪或者PVC地面。支架顶部的旋转结构可以实现360度水平回转，在设备需要转向、横移的时候不需要额外抬起设备，直接推动就能完成方向调整，支撑臂的弧度设计特意避开了轮体旋转的最大外轮廓，不管轮体怎么转动，

　　都不会和支架本身发生摩擦。从建模的细节来看，轮体和支架的装配间隙留足了实际生产中的公差余量，不会因为零部件加工的尺寸偏差导致装配后出现转动卡涩的问题，安装平板的厚度也经过受力核算，在额定承载范围内不会出现平板变形导致安装松动的情况。这类脚轮在实际选型时，往往需要搭配固定脚轮组合使用，两个万向轮加两个定向轮的组合是车间周转设备最常用的配置，这款旋转脚轮的安装尺寸和同承载等级的固定脚轮安装尺寸保持通用，设备设计时不需要单独为万向轮设计不同的安装位，能减少结构设计的重复工作量。
