不锈钢材质增压器与卧式储气罐组合结构

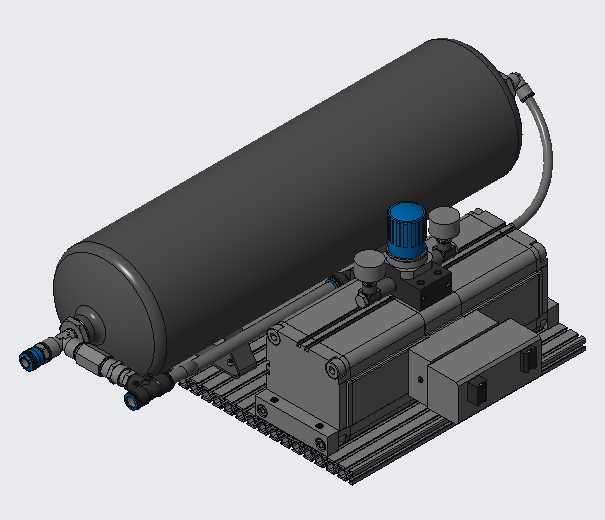

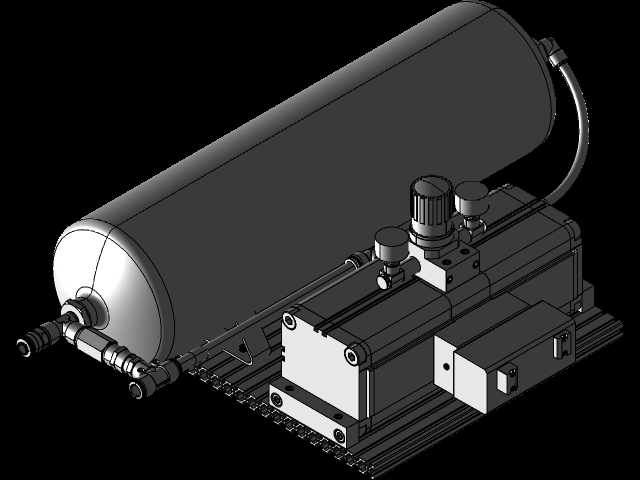

　　这套集成式气压增压储放单元，主要面向车间气动系统局部压力不足的补压场景，常见于气动夹具夹紧、高压吹气吹扫、气动阀门执行机构驱动这类需要比车间主管网更高气压的工位，替代独立采购增压阀与储气罐后自行配管的零散安装方案，减少现场管路接头数量，降低气动系统泄漏点。整体采用卧式布局，圆柱形储气罐平行布置在增压器本体上方，通过金属支架与增压器主体的铝型材安装基座刚性连接，基座底部预留标准T型槽安装位，可直接固定在工业铝型材机架或者设备安装台面上，安装时需预留侧面管路接头的操作空间，两端气管插拔位置至少留出50mm的操作余量，避免后期维护时无法拆装接头。增压器本体采用CrVZS20不锈钢材质构建核心承压腔体，相比常规铝合金材质的增压阀，

　　抗水汽腐蚀能力更强，适合在潮湿的加工车间或者有轻度腐蚀性气体的涂装车间环境使用，核心增压活塞采用双作用往复结构，可连续将输入的0.3-0.8MPa常规压缩空气增压至最高1.0MPa输出，搭配上方的储气罐可缓存高压气体，避免瞬间大流量用气时压力骤降，保证用气端压力稳定。设计阶段将调压阀、压力显示表直接集成在增压器顶部的阀岛位置，无需额外外接调压组件，输入输出管路接口全部布置在罐体朝向安装面的侧下方，管路沿基座侧面排布，避免管线突出设备整体轮廓，整套单元的外接管路仅需接入主气源进管与高压出管即可完成气路连接，电气控制接口预留在增压器侧面的电控盒位置，可直接接入设备的PLC控制回路实现压力自动启停控制。

　　建模过程中对承压腔体的壁厚做了等比例还原，密封沟槽、管路接头的螺纹尺寸完全符合气动元件通用标准，安装孔位的中心距与实际量产产品保持一致，可直接用于设备的布局干涉检查、气路系统原理演示，也可作为非标设备设计时的气源增压单元选型参考，核对安装空间与管路走向时无需额外调整模型比例，导入装配环境后可直接匹配周边结构的安装位置。
