米思米标准同步正时带轮结构设计

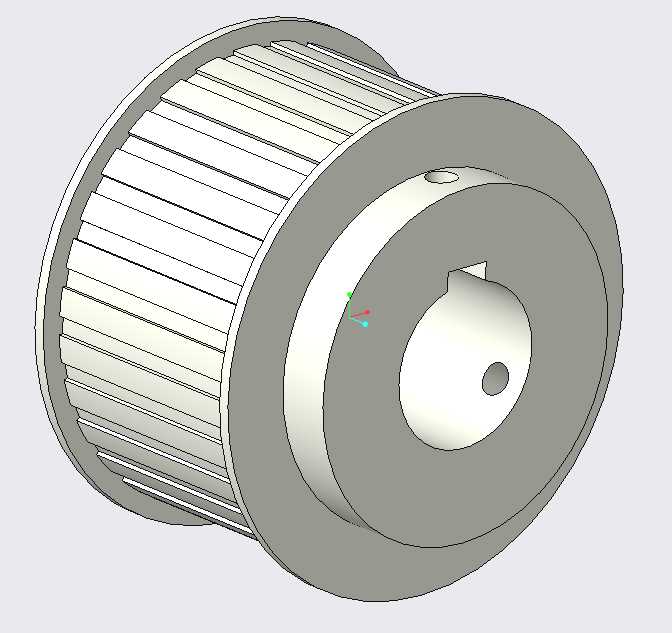

　　这类同步正时带轮是机械传动系统里的核心同步传动部件，和普通摩擦式皮带轮不同，它靠轮齿和同步带齿槽的啮合来传递动力，不存在滑动传动比偏差，能严格保证输入输出端的转速同步，在需要精准相位控制的传动场景里应用极广，比如自动化生产线的输送轴同步驱动、包装设备的工位分度传动、电子加工设备的进给轴传动、纺织机械的辊筒同步联动，甚至小型内燃机的正时配气机构里，都能看到这类结构的带轮。从结构设计来看，这款带轮采用了两侧挡边的一体式结构，挡边直径略大于带轮齿顶圆直径，能避免同步带在高速运转过程中出现跑偏脱带的问题，轮齿部分采用了标准圆弧齿形，齿形参数和对应型号的同步带完全匹配，啮合过程中齿面接触应力分布均匀，相比梯形齿同步带轮，传动噪音更低，

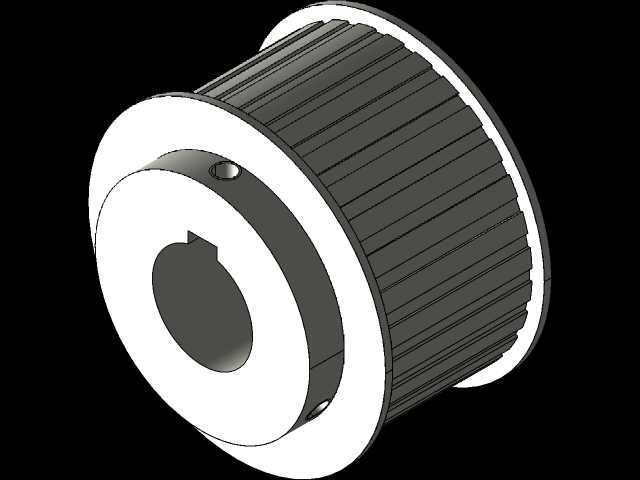

　　承载能力更强，高速运转下的齿面磨损也更小。带轮的内孔设计了标准键槽结构，用于和传动轴实现周向固定，传递扭矩，同时轮毂位置预留了紧定螺钉孔，安装时可以通过紧定螺钉顶紧传动轴的键槽或者平面，实现带轮的轴向定位，避免带轮在运转过程中出现轴向窜动，这种安装固定方式结构简单，拆装方便，适合中小扭矩的传动场景。设计这类带轮的时候，首先要根据传动功率、转速比、中心距确定同步带的型号和节距，再根据带宽确定带轮的齿宽，齿宽要比匹配的同步带宽出2到4毫米的余量，避免同步带安装偏差导致的带边和挡边摩擦。带轮的节圆直径是核心参数，直接决定传动比的准确性，设计时节圆直径要和同步带的节线长度匹配，保证带轮和同步带啮合时的齿距一致，不会出现卡齿或者跳齿的问题。

　　轮毂的长度要根据轴径来确定，一般不小于1.2倍的轴径，保证和轴的配合长度足够，避免配合面压强过大导致的轮毂变形或者轴的磨损。安装边界方面，带轮安装时要保证两个配对带轮的端面平行度误差控制在允许范围内，否则会导致同步带单边受力，加剧带齿磨损，缩短同步带使用寿命，带轮的轴向定位要可靠，挡边和机架或者其他相邻零件之间要留出足够的安全间隙，避免运转过程中出现碰撞干涉。这类标准件的三维建模过程中，要严格遵循对应标准的齿形参数，齿槽的深度、齿顶圆角、齿根圆角都要符合规范，否则3D打印或者机加工出来的带轮会出现啮合不畅的问题，建模时可以先通过齿形方程生成单个齿的截面轮廓，再通过圆周阵列生成全部轮齿，最后和轮毂、挡边部分合并成整体，还要注意键槽的位置精度，紧定螺钉孔的位置要避开键槽，避免削弱轮毂的结构强度。
