四叶曲面结构扇翼风叶结构设计

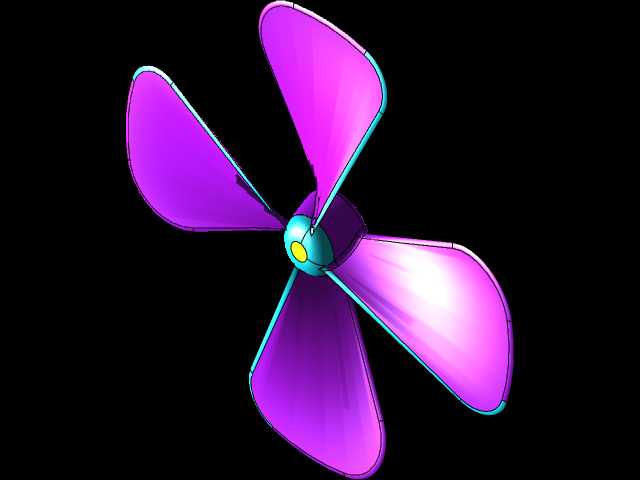

　　这款四叶曲面扇翼是轴流类通风、送风设备的核心做功部件，日常在民用落地扇、工业岗位送风轴流风机、小型散热通风机组、设备配套风冷模块中都能见到同结构产品的应用，其核心作用是通过自身定速转动驱动周边空气形成定向流动，完成环境空气置换、发热部件散热、作业区域送风降温的实际功能。从结构设计逻辑来看，扇翼整体采用中心轮毂加四片均布曲面叶片的布局，轮毂中心预留标准轴孔配合位，孔侧设计有防转定位的卡槽结构，安装时可直接与驱动电机输出轴配合，通过顶丝或者键槽完成周向固定，避免高速转动时出现打滑移位的问题。四片叶片沿轮毂圆周方向呈90度等角度分布，每片叶片从根部到叶梢采用渐变扭角设计，根部扭角偏大以适配轮毂处较低的线速度，

　　尽可能提升根部区域的空气驱动效率，叶梢位置扭角收窄，匹配叶梢更高的线速度，减少转动过程中的空气紊流与气动噪音，同时降低转动时的无用功率损耗。叶片型面采用光滑过渡的曲面设计，前缘做了小圆角钝化处理，避免尖锐边缘在高速转动时产生涡流啸叫，后缘做了厚度收窄处理，减少空气脱离叶片表面时的尾迹扰动，整体曲面弧度经过流体逻辑优化，在常规家用风机常用的中低转速区间，能保证送风覆盖范围均匀，不会出现中心区域风量过小、外圈风量过于集中的问题。从安装边界来看，扇翼的整体径向尺寸适配常规小功率轴流驱动单元的安装空间，轮毂的轴向厚度控制在合理范围，安装后不会与后方的电机端盖、前方的防护网罩产生运动干涉，叶片与轮毂的衔接位置做了圆弧过渡加厚处理，

　　既可以降低注塑或者冲压成型时的应力集中问题，也能提升叶片根部的抗疲劳强度，避免长期启停、变速转动过程中出现根部断裂的故障。实际选型适配时，这类四叶扇翼可匹配对应功率的单相异步电机或者直流无刷电机，动平衡等级满足常规通风设备的使用要求，不需要额外做大幅的动平衡校正即可直接装配使用，曲面叶片的设计也能在同等转速下比平直叶片获得更大的送风量，同时控制运转噪音在可接受的区间，适配民用、工业普通岗位送风的使用需求。
