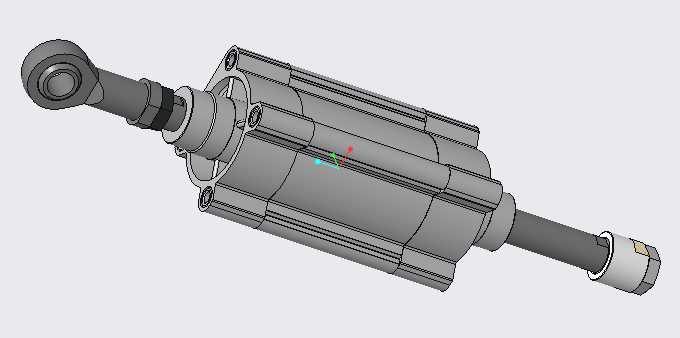

费斯托DSBC系列杆端关节轴承型气动气缸

　　这款带杆端关节轴承的气动气缸，是气动系统里最常见的直线执行元件，日常在自动化装配线、包装设备、物料分拣工位、工装夹具的压紧与推拉动作里都能见到它的身影，相比电动执行器，它的响应速度更快，维护成本更低，在气源稳定的工况下能实现长时间的可靠往复动作。从结构设计来看，这款气缸采用了方形端盖的型材缸筒结构，缸筒两侧的拉杆隐藏在型材内部，整体外观规整，安装时不会因为突出的拉杆干涉周边的管线布局，端盖上预留的安装孔既可以做轴向的通孔安装，也能配合附件做脚架、法兰或者耳轴安装，适配不同设备的安装空间需求。杆端配置的关节轴承是这款气缸的设计亮点，相比普通的内螺纹或者外螺纹活塞杆端，关节轴承可以补偿一定角度的安装偏差，

　　当设备上的从动件存在小幅度的摆动或者安装时存在同轴度误差时，不会因为活塞杆承受径向力导致密封件过早磨损，能大幅提升气缸的实际使用寿命，尤其适合用在存在小幅摆动的压紧、摆杆驱动工位。从安装边界来看，这款气缸的缸径为80mm，行程70mm，选型时需要注意，伸出状态下的总长度要预留出活塞杆行程加上关节轴承的安装长度，缩回状态下的长度要满足设备最小安装空间的要求，缸体侧面的气口位置要预留出气管接头和气管的弯曲半径，避免安装后气管弯折影响气路通畅。气缸的活塞上配置了耐磨导向环，能承受一定的侧向负载，配合端盖上的防尘圈、活塞杆密封圈，能阻挡车间里的粉尘、切削液进入缸体内部，在普通机加工车间的工况下不需要额外加装防护套就能稳定运行。

　　在实际设备设计选型时，这类气缸通常搭配电磁阀、节流阀使用，通过调节排气侧的节流阀开度可以控制活塞杆的伸出缩回速度，避免动作过快产生冲击，损坏工件或者设备结构，关节轴承端连接从动件时，要注意销轴的配合间隙不能过大，否则会导致动作过程中出现异响，影响动作精度。
