油浸式配电变压器三维结构设计模型

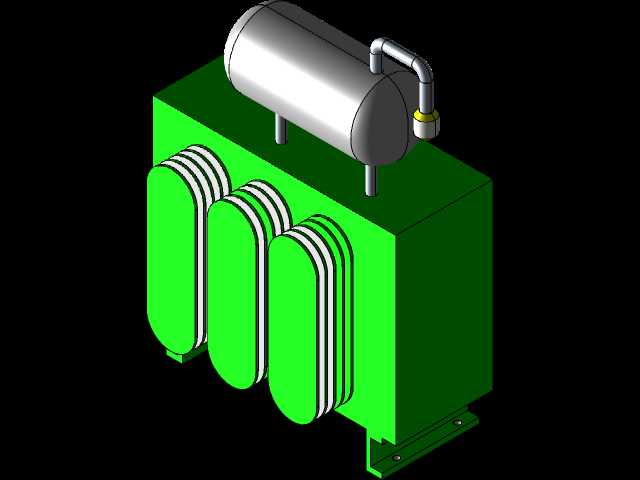

　　这款油浸式配电变压器的三维建模，完全贴合10kV电压等级户外配电场景的实际使用需求，日常多部署在工业园区配电房、户外杆上变电台区、居民小区供电节点这类场景，核心作用是把电网输送的高压电能转换为适配生产、生活用电的低压等级，保障供电链路的电压匹配与电能稳定输送。建模过程中优先还原了设备的核心功能结构：顶部的卧式储油柜通过连通管与箱体内部连通，用来容纳变压器油受热膨胀的冗余体积，同时减少油面与空气的接触面积，降低绝缘油受潮、氧化的速率，储油柜侧端的管路接口预留了呼吸器、气体继电器的安装位，完全匹配实际产品的装配逻辑。箱体正面排布的三组椭圆形散热肋片，是建模时重点还原的散热结构，每片散热片的层间距、

　　肋片高度都参考同容量等级产品的散热需求设计，保证变压器运行时绕组、铁芯产生的热量能通过绝缘油的对流循环，经散热片充分与外界空气换热，避免内部温升过高破坏绝缘层性能。箱体底部的安装底座预留了标准规格的固定螺栓孔，安装孔的孔距、底座的承重面尺寸都适配常规户外台架、室内基础的安装边界，不管是杆上支架固定还是配电室落地安装，都能直接匹配通用安装尺寸，不需要额外调整安装位。建模时对绕组与铁芯的排布做了结构简化但保留了核心装配关系，三组绕组对应三相配电的相序排布，外部的绝缘固定结构完全还原实际产品的夹持方式，避免运行时绕组受电动力作用出现位移。顶部的高低压套管引出位置做了准确的位置还原，高压侧、低压侧的套管间距满足电气安全距离要求，

　　接线端子的安装面尺寸适配常规电力金具的连接规格。整个模型的外形尺寸参考同容量油浸变的实际参数设置，箱体的长宽高比例、储油柜的安装高度、散热片的外伸距离都符合实际产品的尺寸边界，在做厂区配电布局三维仿真、供电方案可视化展示、设备安装干涉校验时，都可以直接调用该模型，不需要额外调整结构比例。建模时也考虑了不同应用场景的适配性，所有结构的倒角、安装位的细节都做了还原，既可以用于电力工程的方案演示，也能作为结构设计人员了解油浸变内部构造、外部安装接口的参考模型，帮助设计人员快速掌握这类配电设备的结构逻辑与安装要求。
