PCB安装EI54插针式灌封变压器结构

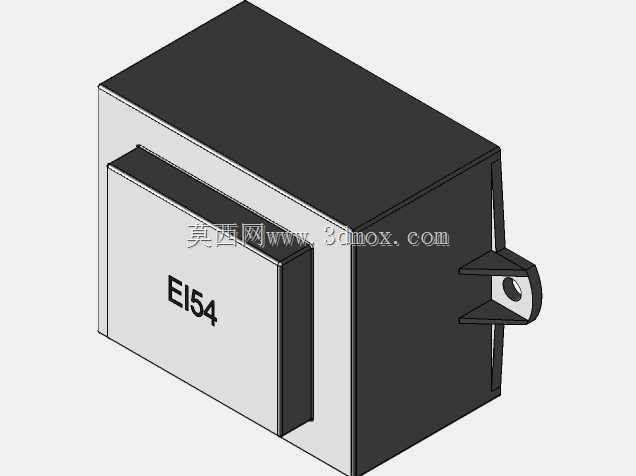

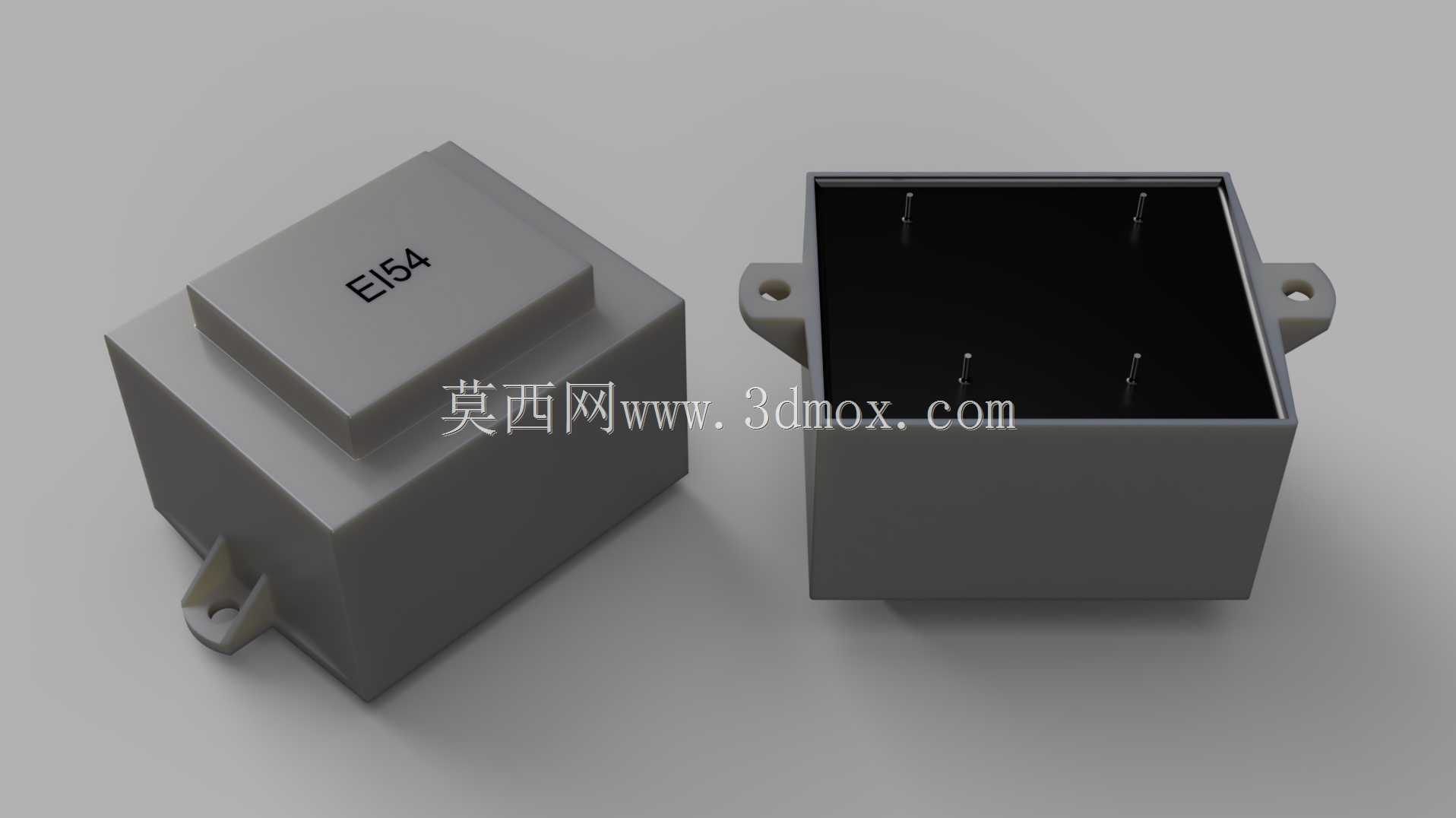

　　这款EI54规格的变压器采用THT通孔插装设计，主要面向工业控制板卡、小功率开关电源、家电控制模块等场景的板载供电需求，适配波峰焊、手工焊等常规PCB焊接工艺，引脚间距符合通用PCB布线规范，能直接匹配多数常规电源板的焊盘布局，无需额外定制转接结构。从结构设计来看，产品分为带标识的上盖与带安装固定耳的底座两部分，底座内部预留了足够的绕组容纳空间，侧壁的插针采用直插式设计，引脚伸出底座底部的长度经过校准，既保证焊接时能完全穿透PCB焊盘形成可靠焊点，又不会因引脚过长导致焊接后剪脚工序额外增加工时，四个插针对应绕组的输入输出端，排布位置避开了底座安装耳的固定孔位，安装时不会与螺丝、固定柱产生结构干涉。两侧的安装耳采用一体化注塑成型，

　　耳片上的安装孔为通孔设计，可配合M3规格的螺丝将变压器额外固定在PCB或者设备内部的安装支架上，针对振动较大的工业设备使用场景，仅靠引脚焊接固定的强度不足以承受长期振动带来的应力，额外的耳片固定能大幅提升连接可靠性，避免引脚受振动疲劳断裂的问题。上盖表面模压有清晰的EI54规格标识，装配时可快速识别规格型号，上盖与底座采用卡扣配合灌封的结构，装配完成后内部灌注黑色绝缘灌封胶，既可以固定内部绕组与铁芯的相对位置，避免运输、使用过程中绕组松动产生异响，也能提升整体绝缘性能，防止潮湿、粉尘进入绕组间隙引发绝缘失效，同时灌封结构还能降低变压器工作时的电磁外泄，减少对周边板载敏感电路的电磁干扰。从安装边界尺寸来看，整体为方正立方体结构，

　　本体长宽尺寸适配EI54标准铁芯的叠厚规格，安装耳向两侧伸出的长度经过核算，在PCB上布局时，相邻器件的间距只要预留出耳片的突出尺寸即可，不会占用过多板上空间，整体高度控制在常规板载器件的高度范围内，适配多数设备内部的竖向安装空间，不会与外壳、上层板卡产生空间冲突。在实际选型应用中，这类灌封式EI变压器多用于小功率AC-DC电源的前端隔离变压环节，相比开放式EI变压器，其防护性能更好，适合在有一定粉尘、湿度的工业环境下使用，插针式设计相比引线式变压器，生产装配时无需人工穿线焊接，能大幅提升SMT后段插件工序的装配效率，一体化的外壳结构也无需额外包裹绝缘胶带，整体装配工序更简洁，一致性更好。

　　设计过程中需要重点关注插针与底座注塑的结合强度，避免插针在插件、焊接过程中出现松动偏移，同时灌封胶的灌注深度要完全覆盖绕组与铁芯，不能出现灌封空洞，否则会影响绝缘性能与散热效果，安装耳的厚度要满足螺丝锁紧时的强度要求，不能因锁紧力过大导致耳片开裂，上盖与底座的配合间隙要控制在合理范围，既保证装配时能顺利扣合，又不会出现灌封胶从缝隙溢出的问题。
