教学用彩色剖视结构滚珠轴承

　　这款滚珠轴承采用剖视着色的结构呈现方式，打破常规工业轴承统一金属质感的外观设计，将内圈、外圈、滚动体、保持架四个核心组成部分用差异化高饱和度色彩区分，能让初次接触机械传动结构的学习者快速识别各部件的装配位置与形态边界，避免因金属件反光、结构嵌套遮挡造成的认知混淆，非常适合机械基础课程的结构认知教学场景。从实际应用逻辑来看，滚珠轴承作为旋转传动系统里的核心支撑部件，核心作用是承接轴系的径向与少量轴向载荷，通过滚动体的滚动摩擦替代轴与安装座直接接触的滑动摩擦，大幅降低传动过程中的能量损耗与部件磨损，广泛适配各类中小载荷的旋转传动场景，从普通的输送线辊筒、小型电机输出轴，到教学实验台的旋转轴系、

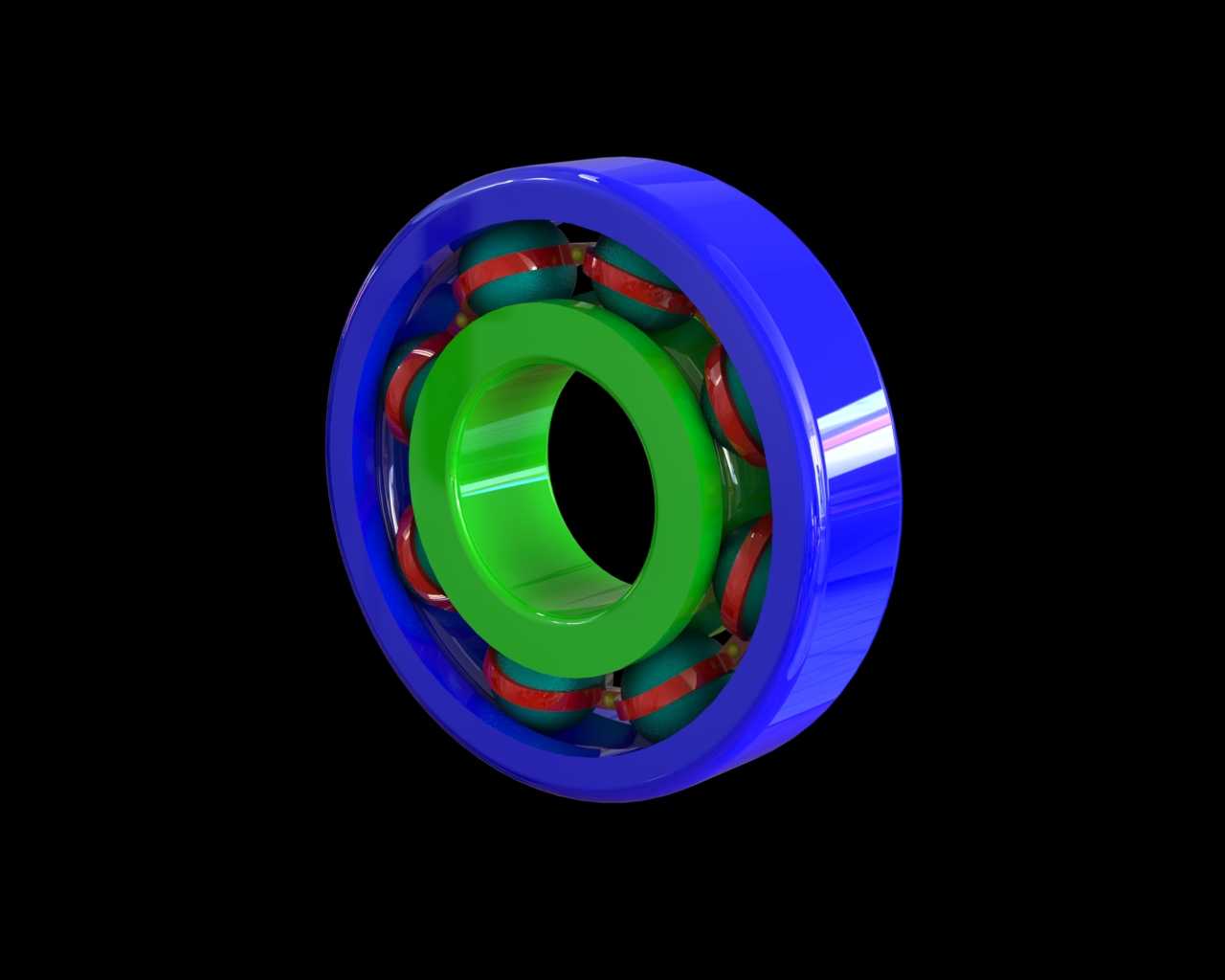

　　民用机电产品的转动部位都能见到这类结构的身影。设计这款教学模型时，没有完全照搬工业量产轴承的尺寸公差与工艺细节，而是刻意放大了各部件的视觉区分度：内圈采用亮绿色着色，对应与旋转轴过盈配合的安装部位，建模时保留了内圈滚道的圆弧曲率，确保滚动体与滚道的接触形态完全符合实际轴承的接触角设计；外圈采用深蓝色着色，对应与轴承座孔过渡配合的固定部位，外圈滚道的曲率与内圈匹配，保证滚动体在滚道内的运行轨迹无卡滞；滚动体采用红绿相间的着色，均匀排布在保持架的兜孔内，清晰展示滚动体沿滚道圆周等距分布的设计逻辑，能让学习者直观理解滚动体如何将内外圈的相对滑动转化为自身滚动；保持架采用红色着色，兜孔的间隙设计完全参照实际轴承的保持架间隙标准，

　　既可以将滚动体均匀分隔避免相互摩擦碰撞，又能预留足够的润滑脂存储空间，还原真实轴承的润滑设计逻辑。从安装边界来看，模型的内圈内径、外圈外径、轴承整体宽度的比例完全参照深沟球轴承的标准尺寸系列设定，学习者可以通过这个模型快速掌握轴承选型时需要核对的三个核心安装尺寸：与轴配合的内径公差带、与座孔配合的外径公差带、安装所需的轴向空间宽度，同时能直观理解过盈配合、过渡配合在轴承安装中的实际应用部位，避免选型时出现安装尺寸不匹配的问题。不同于工业用轴承需要考虑载荷等级、转速极限、密封结构、润滑方式等工程化选型参数，这款模型的核心设计目标是降低结构认知门槛，让学习者不用拆解实体轴承就能清晰看到内部的装配关系，理解滚动轴承减摩、承载、支撑的核心功能逻辑，为后续学习实际工业轴承的选型、安装、维护打下直观的结构认知基础。
