MU-431直流驱动电机结构设计

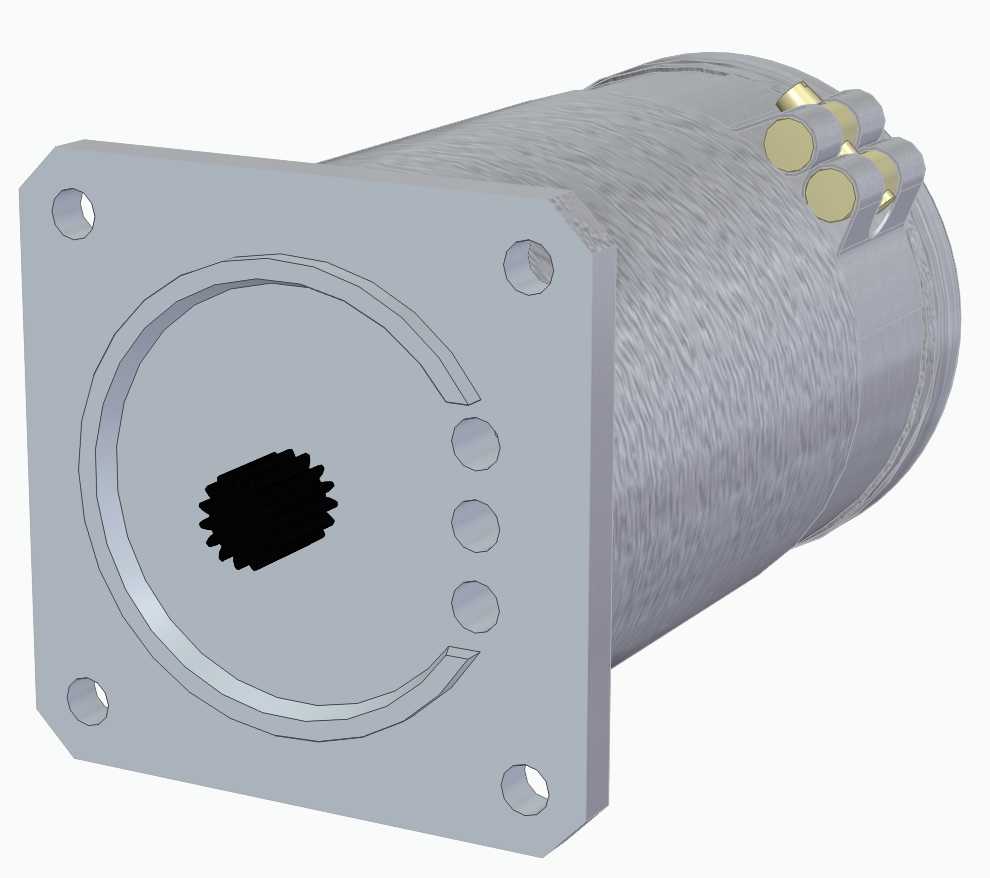

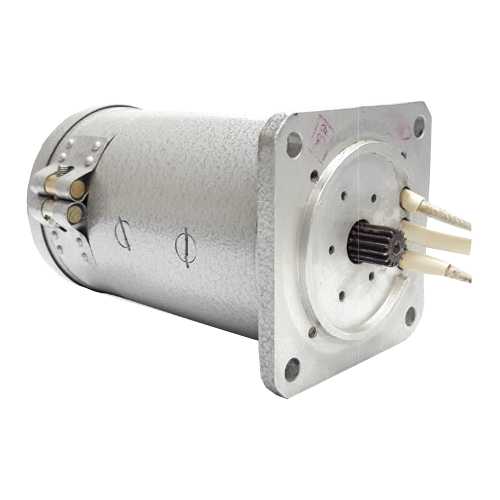

　　在远程控制机构、特种专用装备的动力选型场景里，这类小体积直流驱动电机的适配性一直是结构工程师关注的重点，尤其是需要间歇工况输出、安装空间紧凑的机载、车载控制回路中，动力单元的尺寸边界、输出特性直接决定了整套执行机构的布局合理性。这款MU-431电机采用方形法兰安装结构，法兰端预留四个对称布置的安装通孔，安装基准面加工精度满足通用机电装配的形位公差要求，输出端采用花键轴结构，相比普通平键连接能够承受更大的瞬时冲击扭矩，适配间歇启停的工况负载特性，避免频繁正反转、瞬时加载带来的键连接剪切失效问题。从实际应用场景来看，这类电机主要搭载在需要远程操控的专用设备传动链路中，作为执行端的动力源直接驱动控制机构动作，24V的供电电压适配常规车载、

　　机载低压直流供电回路，不需要额外增设电压转换模块，能够简化整套设备的电气布线布局，降低供电回路的故障点。额定输出功率400W的参数设定，刚好覆盖中小型远程控制机构的动力需求区间，不会出现动力冗余带来的体积浪费、功耗过高问题，也不会因为动力不足导致机构动作卡滞、响应滞后。5000rpm的额定转速配合0.78N·m的额定扭矩输出，匹配常规减速机构后能够适配绝大多数远端控制机构的动作速度与负载要求，32A的额定电流参数是电气回路选型的核心依据，布线时需要匹配对应载流量的导线规格，同时在驱动回路中设置对应的过流保护装置，避免堵转、过载工况下烧坏电机绕组或供电线路。从设计思路上看，这款电机采用一体化铸造成型的机壳结构，

　　机壳表面做了粗糙的氧化处理，既能够提升壳体的散热效率，也能增强壳体的抗腐蚀、抗磕碰能力，适配复杂工况下的使用需求。整机重量控制在2.2kg，对于机载、车载这类对自重敏感的应用场景来说，能够有效降低整套设备的自重负载，减少安装支撑结构的强度设计冗余。外形尺寸严格控制在80.5×80.5×143mm的区间内，方形的机身截面在布局时更容易做安装限位，不需要额外设计复杂的抱紧固定结构，法兰端面直接贴合安装基准面后穿入紧固件即可完成固定，安装效率更高，也能保证输出轴与被驱动机构的同轴度精度。接线端采用多芯航空接插件形式，接线柱做了绝缘防护处理，能够避免复杂工况下的接线松动、短路问题，接插件的锁紧结构可以承受设备运行过程中的振动冲击，

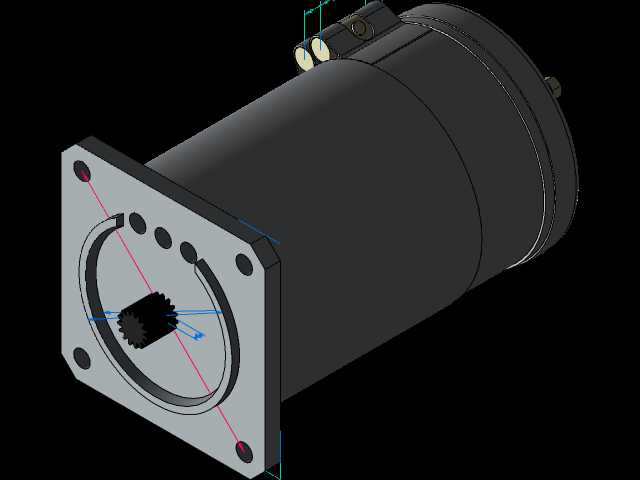

　　不会因为长期振动出现接线脱落导致的动力中断。这类间歇运行的电机在热设计上做了针对性优化，机壳的散热面积匹配间歇工况的发热特性，不需要额外加装散热风扇就能满足额定工况下的温升要求，进一步压缩了整机的体积，也减少了运行过程中的噪音来源。在做三维建模适配的时候，需要重点关注法兰安装孔的位置度、输出花键的参数精度，以及接线端的出线方向预留空间，避免安装时出现干涉问题；安装面的平面度要求需要在结构设计时明确，防止安装时因为基准面不平导致电机轴承受额外的径向力，缩短轴承使用寿命。另外，电机的输出轴径向负载、轴向负载参数需要和被驱动机构的受力做匹配校核，如果驱动链路存在径向受力的情况，需要额外增设支撑轴承，避免电机轴承承受额外载荷导致过早损坏。在特种装备的远程控制机构设计中，这类电机的可靠性直接决定了整套控制链路的动作成功率，因此建模时所有的安装尺寸、外形边界都需要严格按照实物测绘参数还原，尤其是法兰厚度、输出轴伸出长度、接插件的突出尺寸这些容易被忽略的细节，直接影响后续装配的干涉检查准确性。
