可调式多工位平行轴支撑导向机架结构

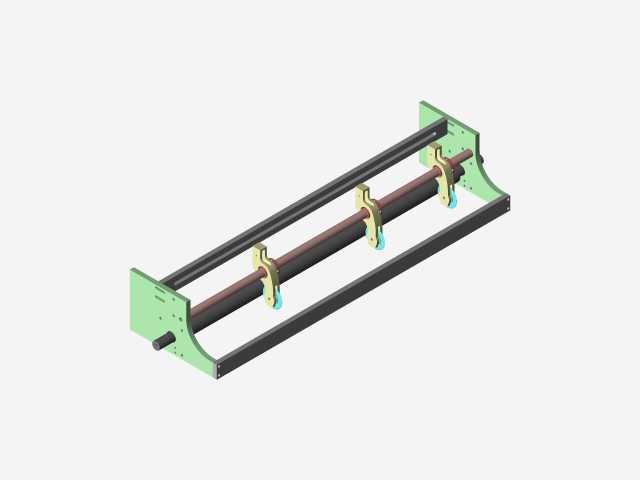

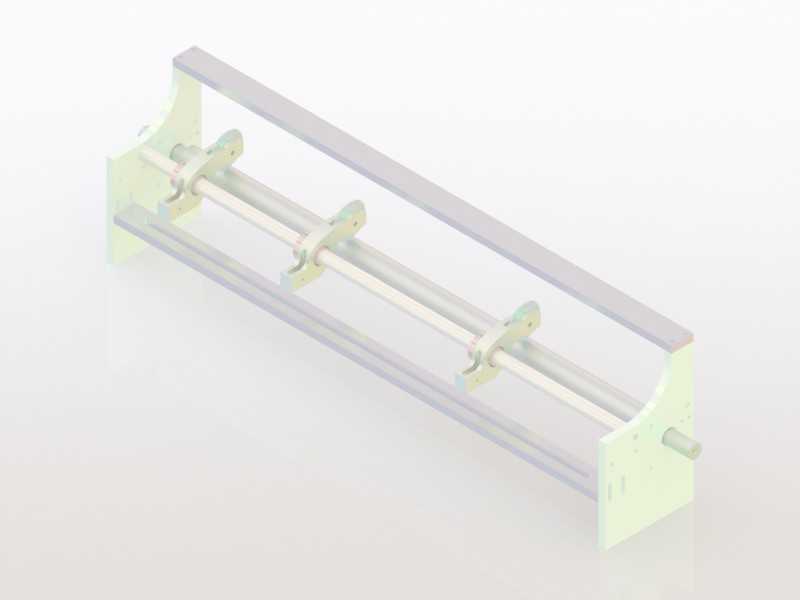

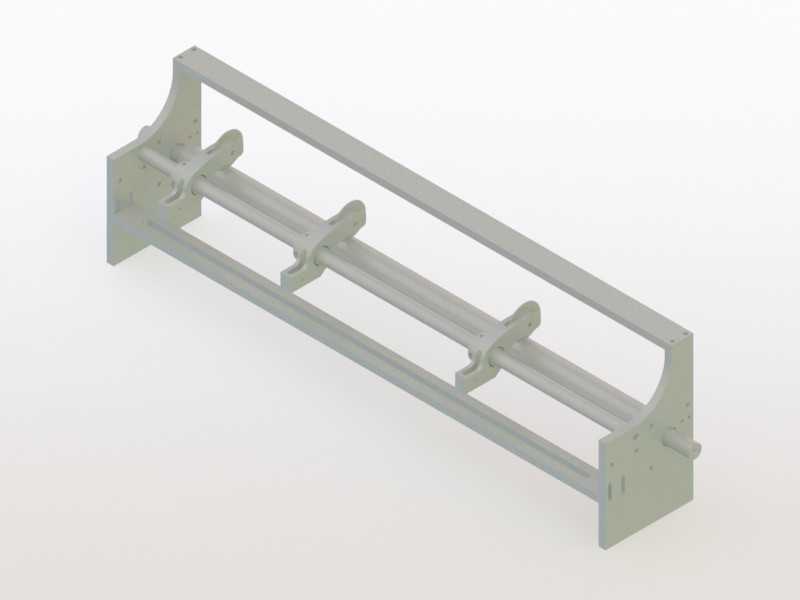

　　该结构属于工业生产线上常用的平行轴类支撑导向工装，常见于薄膜分切、线材牵引、窄幅带料输送等工序段，核心作用是为多根平行布置的辊轴提供稳定安装基准，同时可根据加工物料的幅宽、走料路径调整轴上定位件的位置，适配不同规格产品的生产需求。整体采用双侧立板搭配上下横梁的框式结构，两侧立板为主要承力部件，板面预留多组阵列安装孔，既可以通过螺栓将整个机架固定在设备主机的安装基面，也能为轴端的轴承座提供不同高度的安装位，适配不同走料高度的生产线布局。上下横梁采用等截面型材加工，通过端面定位与两侧立板刚性连接，形成封闭的受力框架，抵消轴系运转时产生的径向载荷，避免长期运行出现立板外张变形的问题。三根平行布置的光轴两端通过轴座固定在两侧立板上，

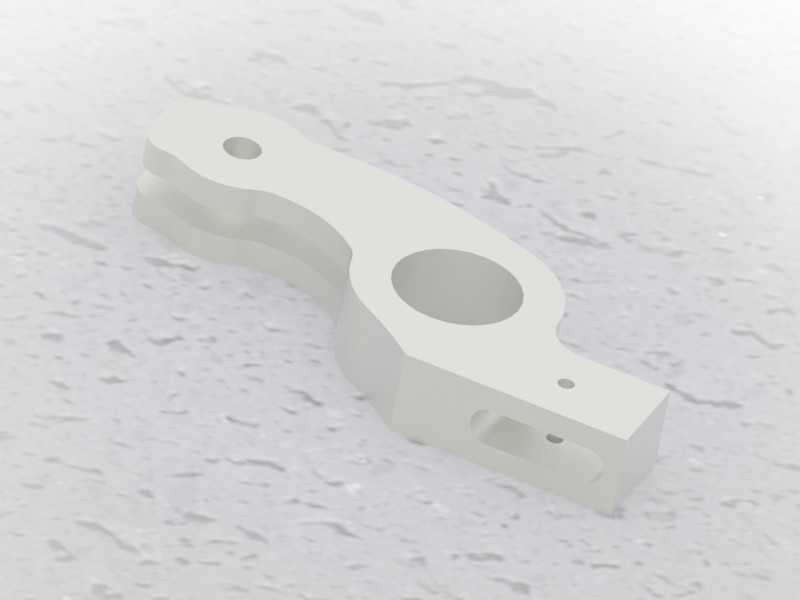

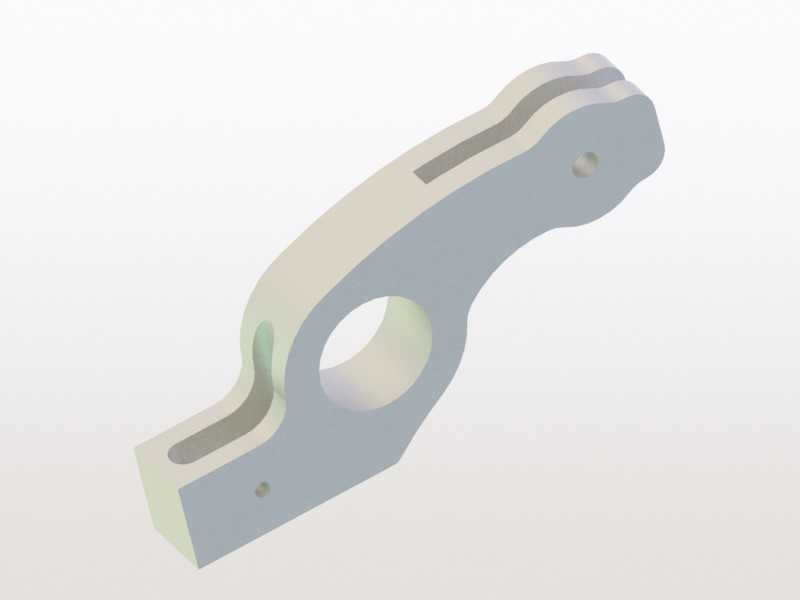

　　轴上配套的四个可调定位支架可沿光轴轴向滑动，支架上预留的安装孔可固定导向轮、压块、定位挡边等功能件，调整到位后通过顶丝锁紧即可完成工位固定，无需重新加工轴上的定位槽，大幅缩短换产调整的时间。设计阶段优先考虑了安装边界的适配性，整体机架的宽度方向尺寸控制在常规窄幅加工设备的安装范围内，立板底部的安装孔距符合通用工业铝型材机架的孔位标准，可直接与现有生产线的型材框架拼接，无需额外加工过渡连接板。轴系的中心距经过受力校核，既保证相邻轴上的功能件不会出现运动干涉，也预留了足够的操作空间，方便操作人员调整定位件位置、清理轴面附着的杂物。两侧立板的弧形过渡设计并非单纯的外形处理，而是为了避让生产线侧方的传动部件，避免机架安装后与同步带、

　　链轮等传动结构产生碰撞，同时减轻立板的整体重量，方便吊装转运。所有板件的连接孔均采用配钻加工，保证装配后三根光轴的平行度公差控制在0.1mm/m以内，避免轴上运动件出现卡滞、偏磨的问题，延长轴系和配套功能件的使用寿命。该结构没有集成复杂的驱动或传动组件，属于纯机械支撑类工装，可根据实际使用需求更换不同直径的光轴、调整定位支架的数量，适配从薄膜、纸张等软质材料到细金属线材、薄壁管材等硬质物料的导向定位需求，在轻工包装、电子材料加工、小型五金冲压等行业的半自动生产线上应用十分广泛。
