带玻璃层复合反曲弓结构三维设计

　　在射箭运动器材、户外休闲装备的结构设计领域，弓体的力学性能与握持适配性是核心设计指标，这款带玻璃层的反曲弓结构，针对传统木质弓身易受潮变形、回弹一致性差的痛点做了针对性优化。从实际使用场景来看，该结构既适配竞技射箭训练的日常使用需求，也能满足户外休闲射箭的工况要求，玻璃层的嵌入设计从根本上改变了纯木质弓身的应力传递路径。设计过程中，首先梳理了弓身开弓、持稳、撒放全流程的受力变化，弓把位置的三处镂空并非单纯减重，而是对应持弓时手掌的受力支撑点，让握持时的压力均匀分散在掌根与指根区域，避免长时间持弓造成的局部压痕与发力变形。弓片与弓把的衔接位置做了渐变过渡结构，没有采用生硬的直角拼接，目的是降低开弓时衔接处的应力集中系数，

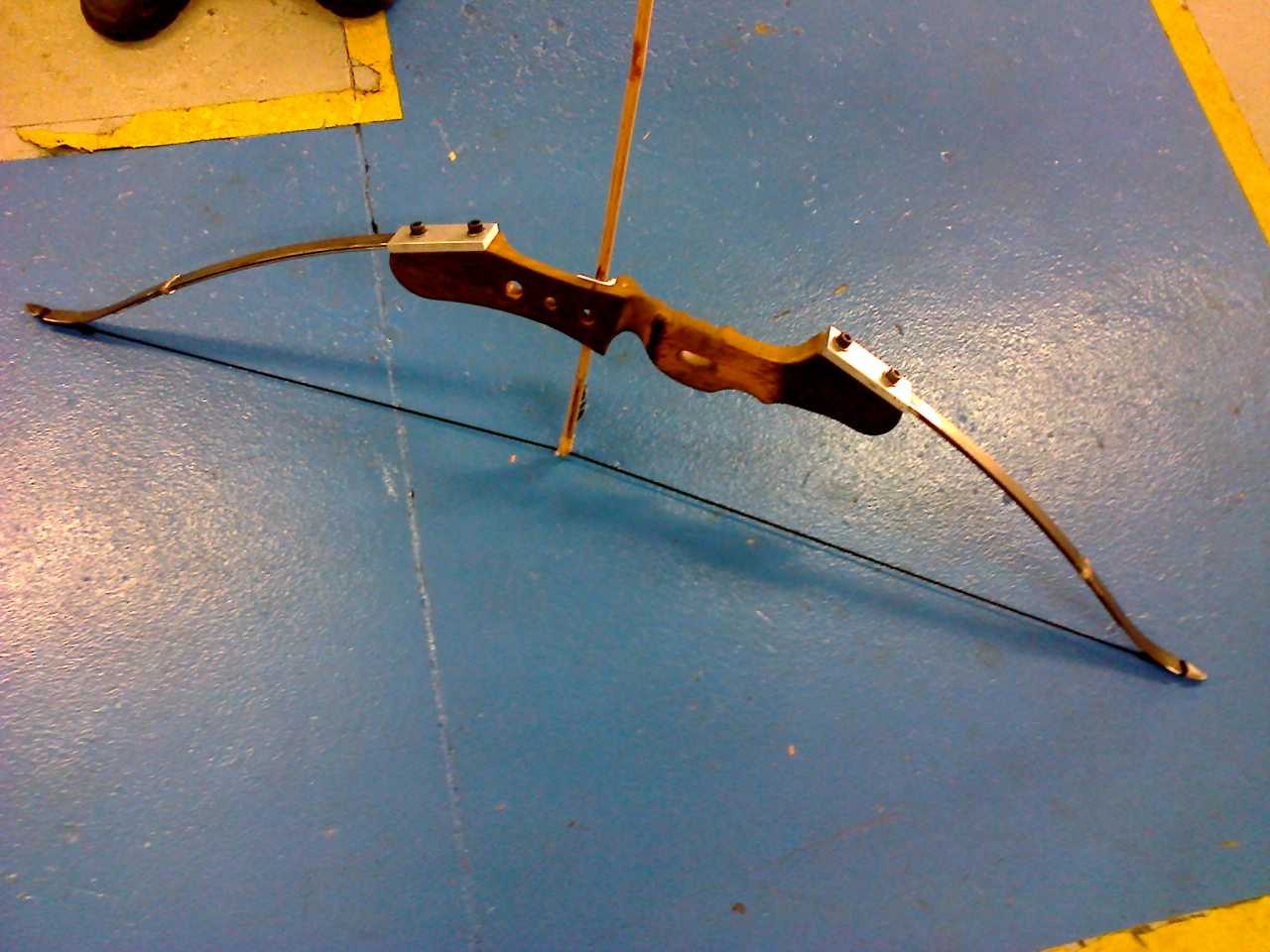

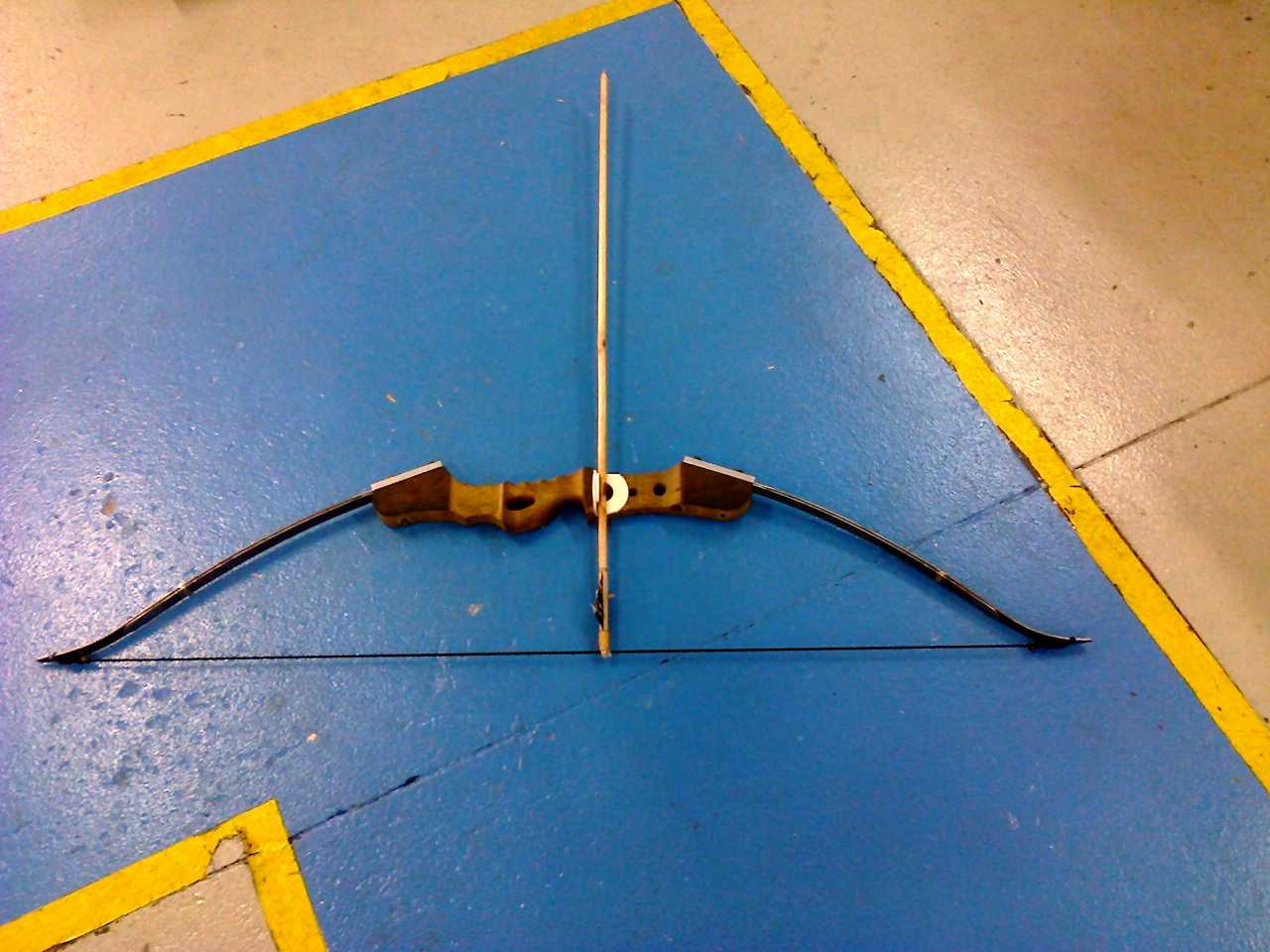

　　防止反复拉弓后出现纤维层撕裂的问题。玻璃层铺设在弓身的受拉侧，与木质基材通过层压工艺结合，既保留了木质材料的握持温润感，又利用玻璃纤维的高抗拉强度提升弓片的回弹效率，撒放时的动能损耗比纯木质弓身降低近两成。安装边界方面，弓把的握持区域做了符合人体掌型的弧面收窄，最窄处宽度适配成年男性手掌的虎口开合范围，弓片两端的弦槽位置预留了标准弦扣的安装空间，不需要额外做二次加工就能适配通用规格的弓弦。从结构验证的角度，建模时特意还原了层压结构的分层界面，能直观看到玻璃层与木质层的贴合面走向，方便后续做有限元受力分析时直接赋予不同材料属性，不需要重新拆分零件。弓身前端的配重安装位做了内嵌式螺纹孔设计，用户可以根据自身持弓习惯加装不同重量的平衡杆，不需要在弓身上额外打孔破坏原有结构。整体外形没有多余的装饰性凸起，所有曲面变化都服务于受力传递与握持手感，哪怕是弓身侧面的弧度，也是对应撒放时弓弦回弹的避让空间，防止弓弦剐蹭弓身造成掉速或者弦体磨损。
