螺旋盘绕紫铜蛇形换热管件结构设计

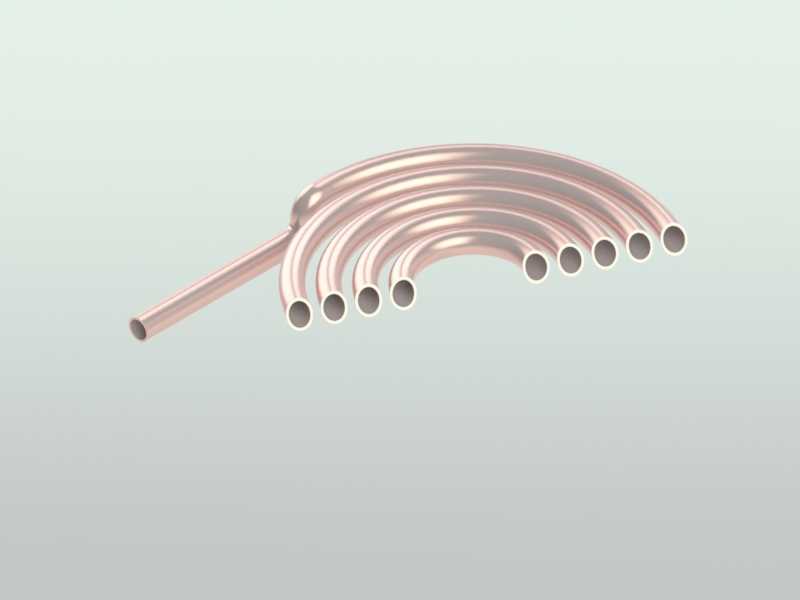

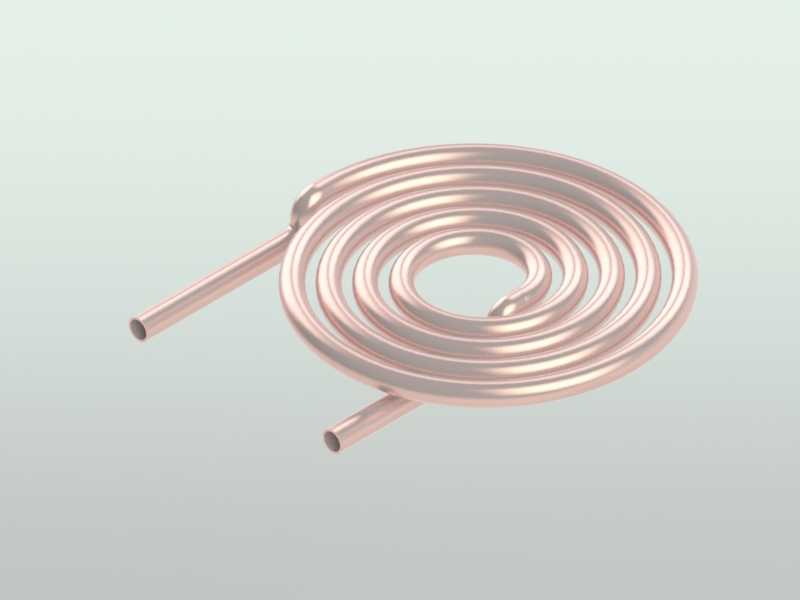

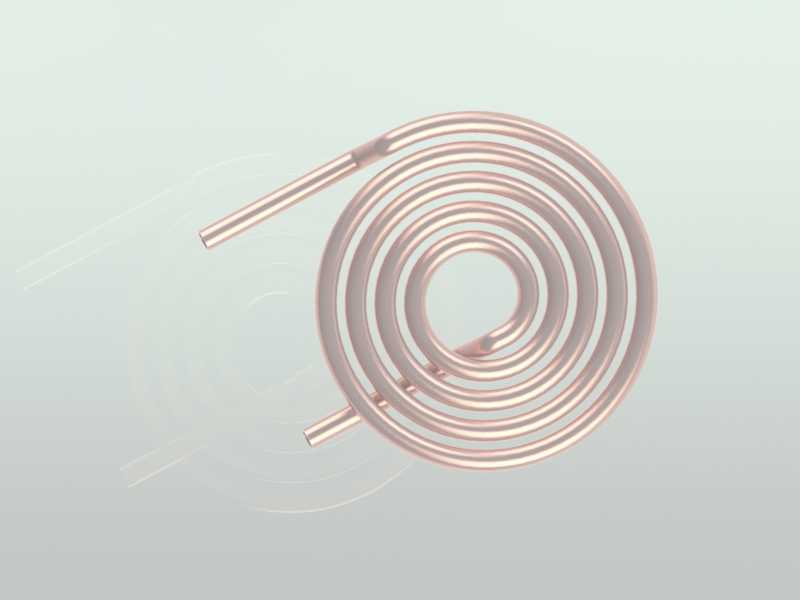

　　这类螺旋盘绕的蛇形管路构件，核心应用场景集中在小型换热系统、流体温控回路以及精密设备的散热单元中，日常在小型制冷模组、实验仪器温控模块、电子设备液冷回路里都能见到同结构的部件。从实际使用功能来看，该构件通过连续盘绕的结构大幅延长流体在有限安装空间内的流经路径，紫铜材质本身具备优异的导热性能，能够让管内流动的换热介质与管外环境充分完成热量交换，相比直管路结构，在同等投影安装面积下，换热效率可以提升数倍，同时管路整体一体弯折成型，减少了接头数量，能有效降低流体泄漏的风险。在设计思路上，这类蛇形盘管首先要匹配安装腔体的内部边界尺寸，确定盘绕的整体外径、圈数以及相邻管圈的间隙，管圈间隙既要保证管外换热介质或者空气能够顺利流通，

　　避免出现气流死区影响换热效率，也要控制整体结构的紧凑度，避免占用过多安装空间。两端伸出的直管段长度与朝向，需要提前对接后续管路的连接位置，保证安装时不需要额外弯折调整，避免因现场弯折造成管内径变形、影响流体通流能力。从结构细节来看，盘管的弯折半径需要匹配管材的最小弯折半径要求，紫铜管虽然塑性较好，但弯折半径过小会出现管壁褶皱、截面变扁的问题，轻则增加管内流体的流动阻力，重则造成管路堵塞，因此建模过程中每一圈螺旋的曲率都要保持均匀过渡，相邻管圈之间保持均匀间距，避免出现管圈贴合的情况，防止贴合位置无法有效换热形成热阻。在安装边界层面，这类盘管通常采用嵌入式或者支架固定的方式安装在换热腔内部，

　　整体盘绕部分的外径要比安装腔体内径小2-5mm，预留装配间隙，两端直管段要伸出安装腔体足够长度，方便后续与外部管路通过焊接或者卡套方式连接，同时要考虑管路工作时的热胀冷缩量，螺旋结构本身具备一定的形变余量，能够抵消温度变化带来的长度形变，避免管路连接处因应力集中出现开裂。实际建模过程中，需要先确定管路的通径要求，根据流体流量计算所需的管材内径，再匹配对应的管材壁厚，保证管路能够承受工作压力下的强度要求，螺旋路径的绘制要保证每一段管路的曲率连续，避免出现弯折死角，确保流体在管内流动时阻力均匀，不会出现局部紊流造成的振动或者噪音问题。
