双螺旋盘管式换热管路结构设计

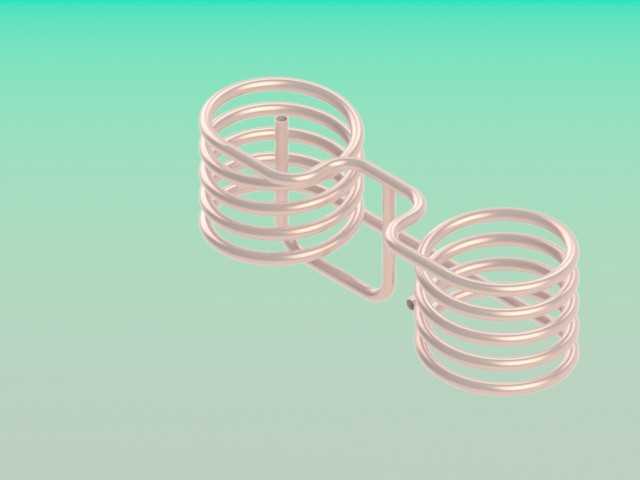

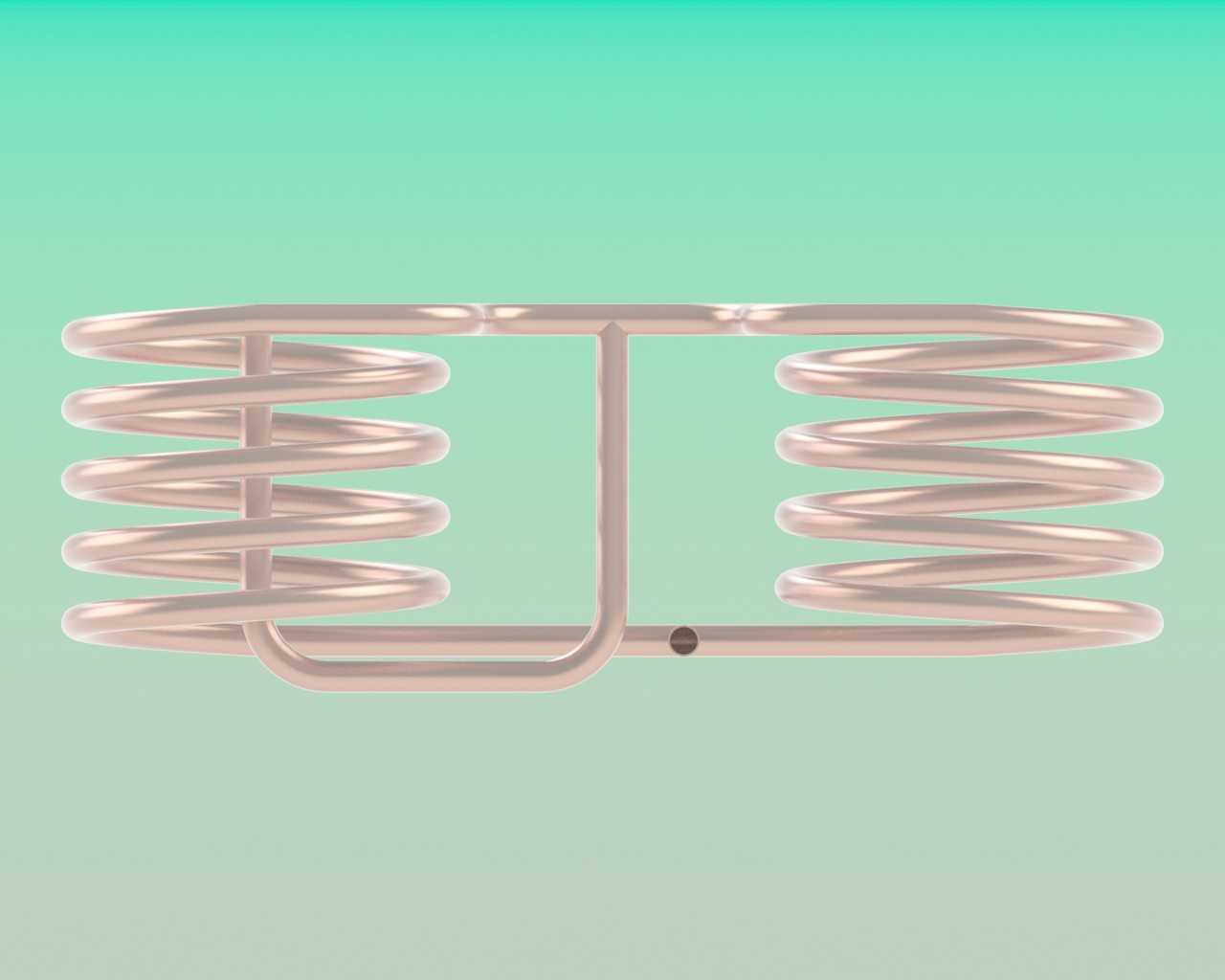

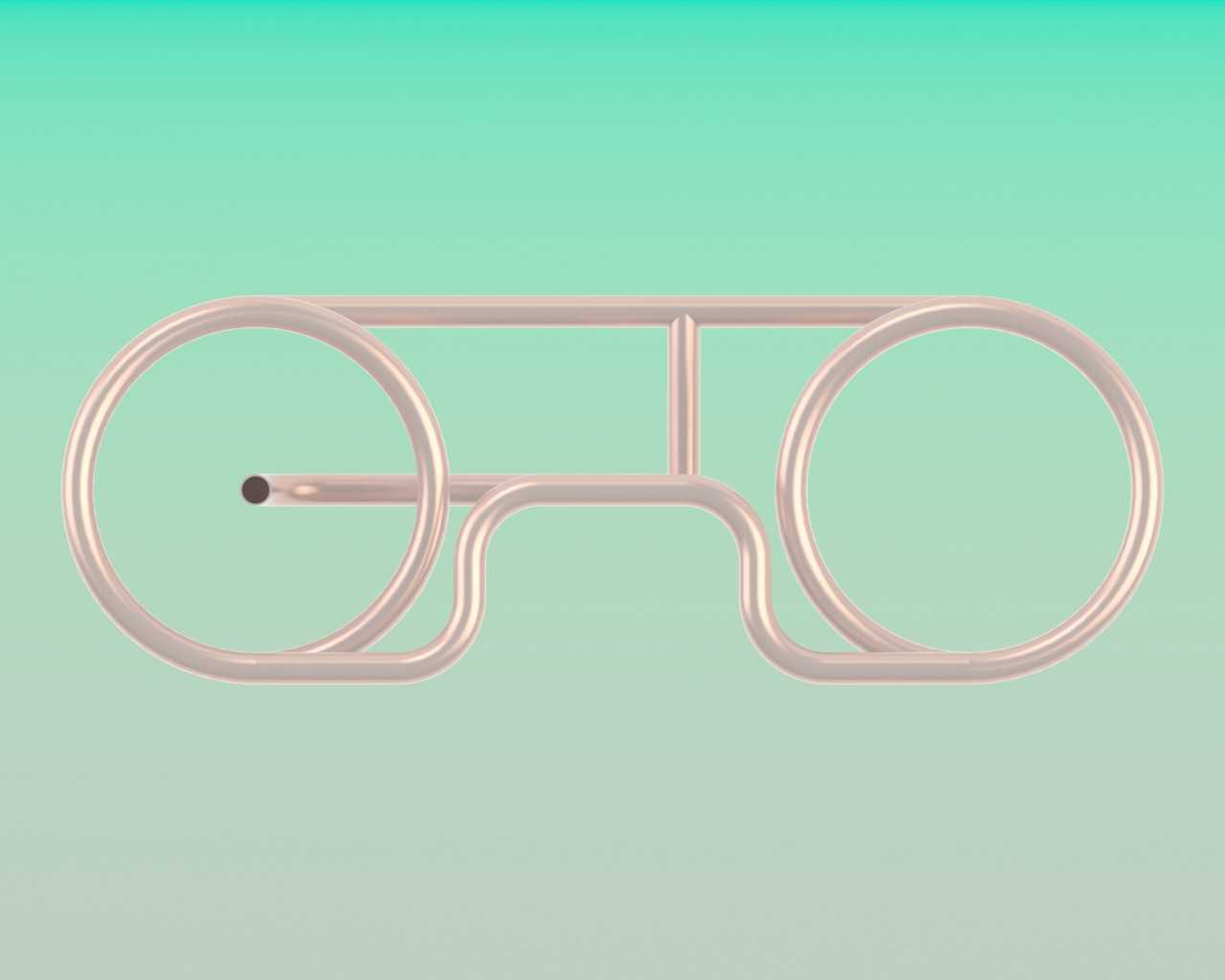

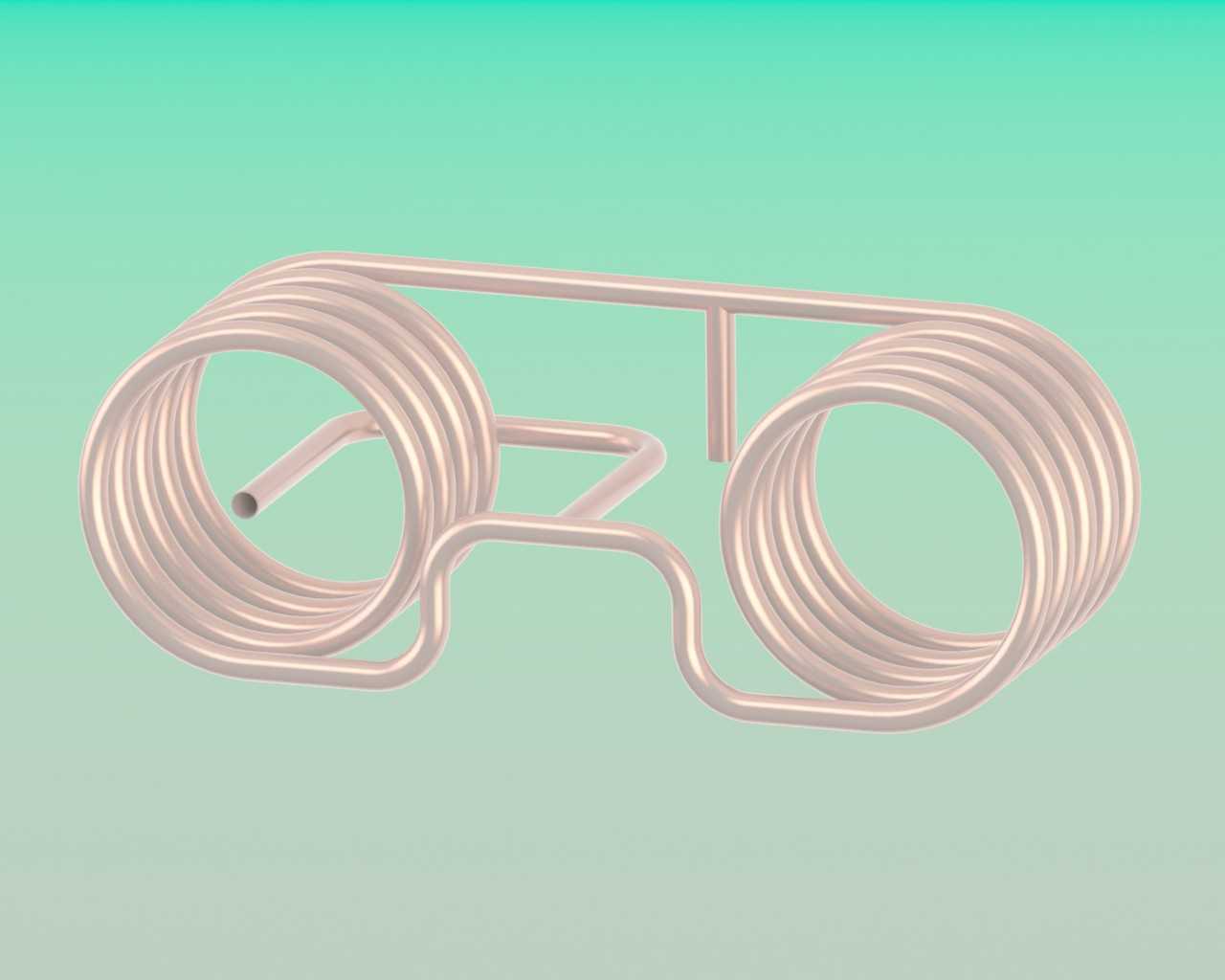

　　这类双螺旋盘管结构常应用在小型换热机组、温控循环系统以及流体预热回路中，核心作用是通过延长流体在管路内的流通路径，在有限安装空间内最大化换热接触面积，相比等长度直管结构，螺旋形态能让管内流体形成持续的紊流状态，避免层流导致的换热效率衰减，同时紧凑的盘绕形态可以大幅缩减管路占用的设备内部空间，适配小型集成式温控设备的布局需求。从结构设计逻辑来看，两侧对称布置的螺旋盘管段采用等螺距盘绕方式，每一圈盘管的弯曲半径保持一致，既可以保证弯管加工时管壁受力均匀，避免弯制过程中出现管壁褶皱、截面变形导致的流阻骤增问题，也能让换热过程中管壁的温度分布更均匀，减少局部热应力集中带来的管路疲劳损伤。中间的连接弯段采用大圆弧过渡设计，没有直角弯折结构，

　　能够有效降低流体转向时的局部阻力，减少流体输送过程中的压力损失，同时避免直角位置长期运行出现的杂质沉积、结垢堵塞问题。在安装边界层面，两侧螺旋盘管的外径尺寸统一，可直接适配对应规格的筒式换热腔体，盘管整体的轴向长度与腔体内部深度匹配，安装时不需要额外裁切调整，两端的直管接口采用标准等径设计，可直接与系统循环管路对接，不需要额外配置变径接头。实际应用中，这类盘管结构既可以作为水冷系统的散热管路，通过管壁将管内高温流体的热量传导到外部冷却介质中，也可以作为预热回路的加热管路，利用外部热源对管内流经的流体进行预加热，对称的双螺旋结构可以让流体在两个盘管段内完成两次换热过程，相比单螺旋结构在同等安装空间下能提升近四成的换热效率。

　　建模过程中需要重点控制螺旋段的螺距公差与弯管的圆弧半径公差，螺距偏差过大会导致盘管整体外径出现波动，无法顺利装入换热腔体，弯管圆弧半径过小则会导致弯制位置管壁减薄量超标，长期承压运行容易出现泄漏风险，同时中间连接段的弯折角度需要精准匹配两侧盘管的中心距，保证整体结构的对称性，避免安装时出现接口错位问题。
