多工位可调式物料承托导向机架结构

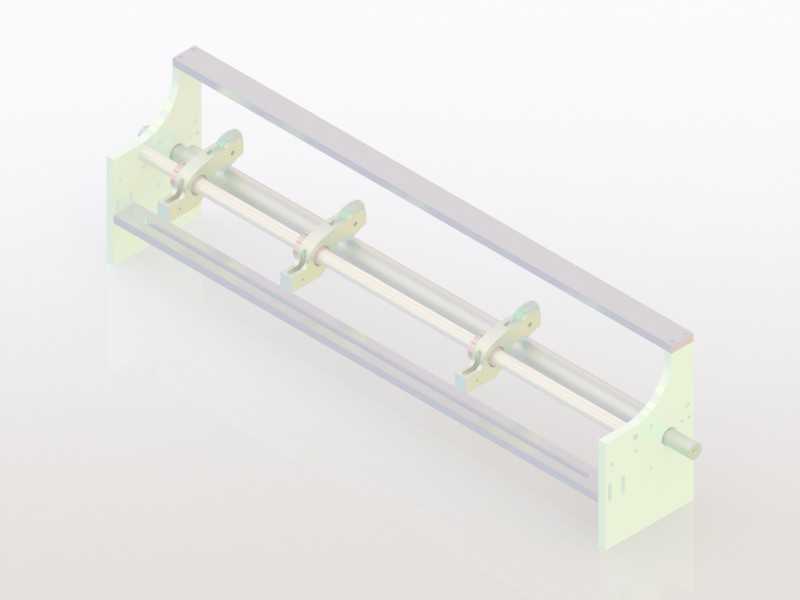

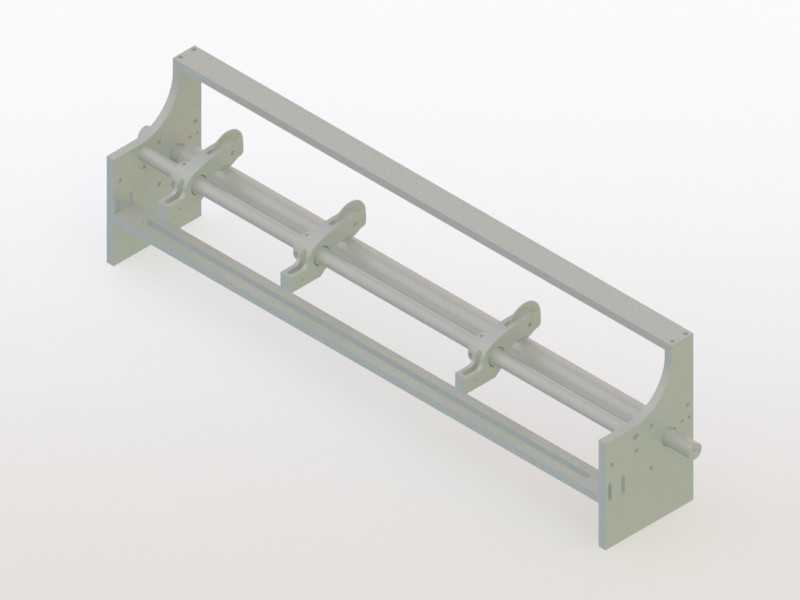

　　这套可调式承托导向机架，主要应用于轻载物料输送、窄幅料带导向、小型工件定位流转的生产场景中，常见于电子配件组装线、软包装材料分切工位、小型五金件分拣输送段的配套支撑结构。从实际使用需求出发，设计时优先考虑了工位间距的可调性，机架上的三组导向固定座可沿两根平行光轴做轴向滑动，适配不同长度规格的工件承托需求，不需要重新加工安装孔位就能完成工位间距调整，能覆盖多规格小批量生产的换型需求。整体框架采用折弯钣金拼焊成型，两端的立式安装板做了加厚处理，板面预留多组阵列安装孔，既可以通过螺栓直接固定在设备主机的安装基准面上，也能搭配脚轮做成移动式临时导向工位，安装边界的适配性较强。框架的上下横梁采用等边角钢折弯成槽型结构，

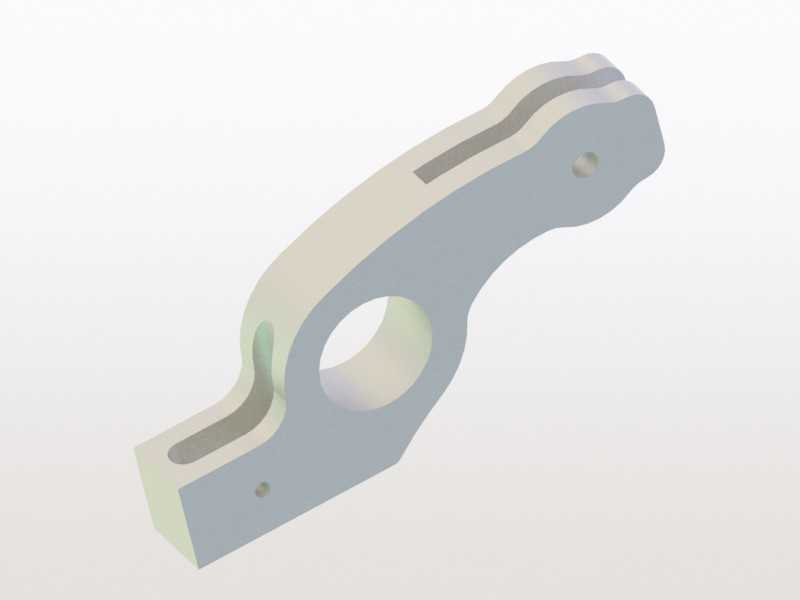

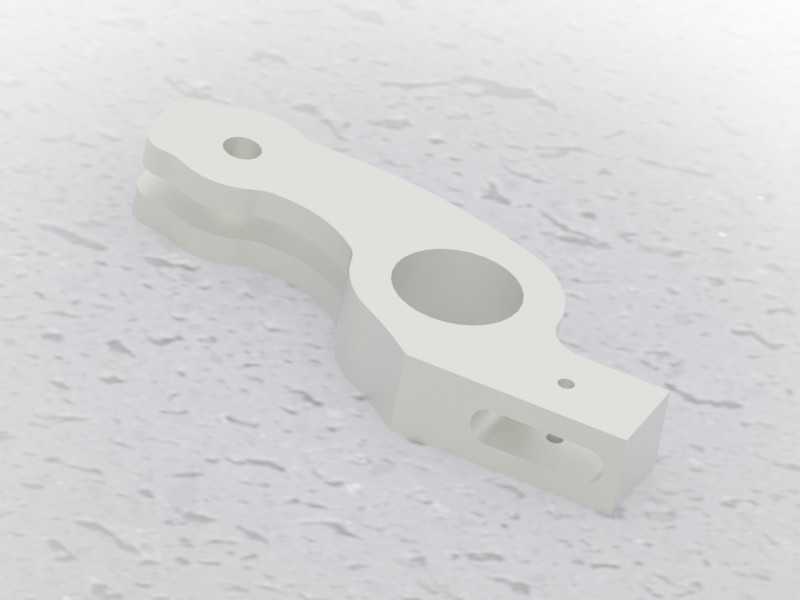

　　在控制整体重量的同时保证了框架的抗扭刚度，避免长跨度机架在使用过程中出现中部下挠变形，影响导向精度。光轴两端采用轴用挡圈配合台阶孔定位，装配时不需要额外做粘接或焊接固定，后期维护更换磨损的光轴时，只需要拆下端部挡圈就能抽出轴体，维护拆装效率较高。每组导向固定座上都预留了工件安装接口，可以根据实际使用场景加装导向滚轮、压料块、定位销等不同功能配件，不需要对固定座本身做二次加工。设计过程中特意控制了机架的整体宽度，整体外廓宽度控制在常规输送线的侧边安装尺寸范围内，不会占用过多的生产线横向空间，两端安装板的孔位采用通用化孔距设计，能和市面上多数标准输送段的安装孔位直接匹配，减少现场安装时的配做工作量。从受力角度分析，

　　这套机架的承托载荷主要通过光轴传递到两端立式安装板，再通过安装板分散到设备基准面，框架的上下横梁主要承担抗扭和保持平行度的作用，实际使用中单工位额定承托载荷可满足常规小型工件的输送导向需求，不会出现结构变形问题。固定座和光轴的配合采用间隙配合，调整工位时只需要松开固定座上的紧定螺钉就能滑动调整，调整到位后拧紧紧定螺钉即可完成锁止，操作过程不需要专用工具，一线操作人员就能快速完成换型调整。
