木屑输送导向轮轴组件结构设计

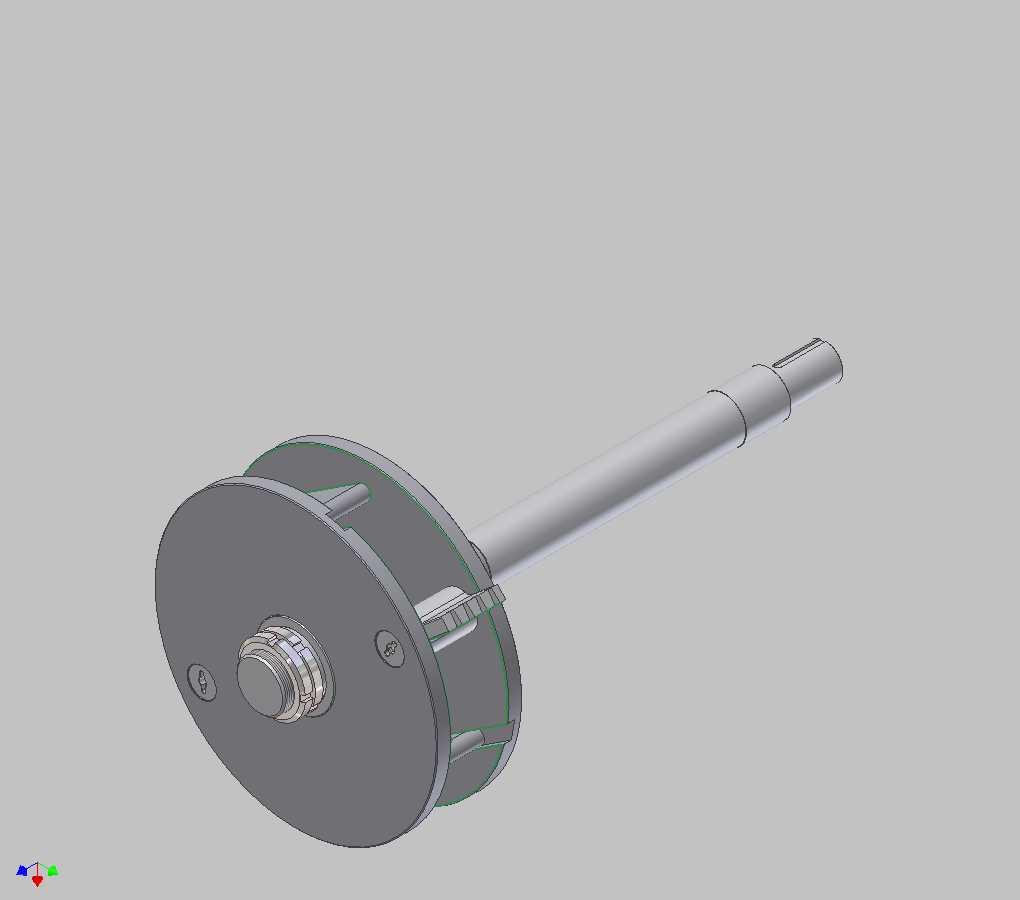

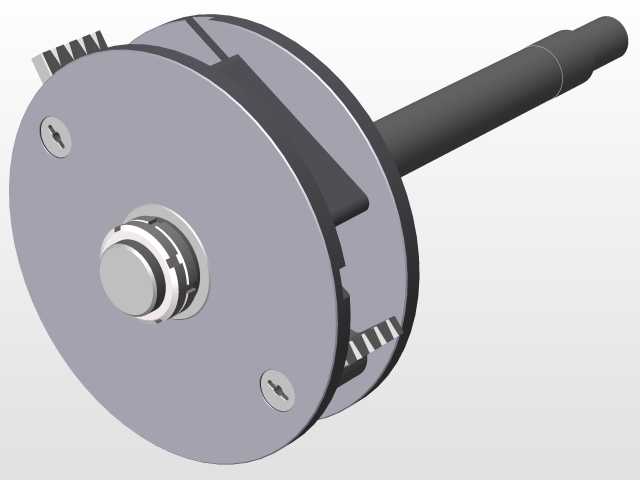

　　该组件主要应用于生物质燃烧供料系统的炉前木屑输送环节，作为木屑推送机构的核心执行部件，承担将破碎后的木质碎屑平稳导向炉膛进料口的作用，适配小型民用采暖炉、小型生物质蒸汽发生器的进料结构，可在多尘、存在一定木质纤维缠绕风险的工况下稳定运行。从结构设计来看，组件采用圆盘式推送头搭配长轴的一体化布局，圆盘端面设置的凸起卡扣结构用于卡装柔性刮料片，避免硬质金属结构直接刮擦输送管壁造成的磨损，同时刮料片可在卡入木质硬杂块时产生微量形变，防止卡滞造成的传动扭矩过载；长轴段设置的多阶轴肩分别对应轴承安装位、联轴器对接位与轴向限位台阶，轴端的扁位结构用于和驱动端的拨叉配合，传递周向扭矩的同时允许一定的轴向窜动，抵消热胀冷缩带来的尺寸偏差。

　　安装边界方面，圆盘推送头的外径需匹配输送管道的内径，单边预留1.5-2mm的间隙，既保证推送过程中不会出现大量木屑回带，也避免轴系偏摆时圆盘与管壁发生剐蹭；长轴的支撑跨距需根据炉体进料口到驱动端的距离设定，两个支撑轴承分别布置在靠近圆盘的炉壁外侧与靠近驱动端的支架位置，减少悬臂段长度以降低轴的挠度，避免长期运行出现轴弯曲变形。设计过程中优先考虑了木屑工况的特殊性，圆盘边缘做了小角度倒角处理，减少纤维挂附的概率，轴表面做硬化处理，降低木屑中携带的硬质砂粒对轴面的磨粒磨损，中心的锁紧结构采用内嵌式设计，避免突出结构勾挂木屑造成缠绕堵料，整体结构无多余的突出棱角，所有过渡位置均做圆角处理，减少物料残留的死角。实际运行过程中，

　　该组件随驱动机构做往复直线运动，每次行程可将定量木屑推入炉膛进料口，圆盘背面的加强筋结构既提升了圆盘的结构刚性，避免推送压实木屑时出现盘面变形，也可在回程时将少量回带的木屑打散，防止堆积在轴与管壁的间隙位置造成卡涩。
