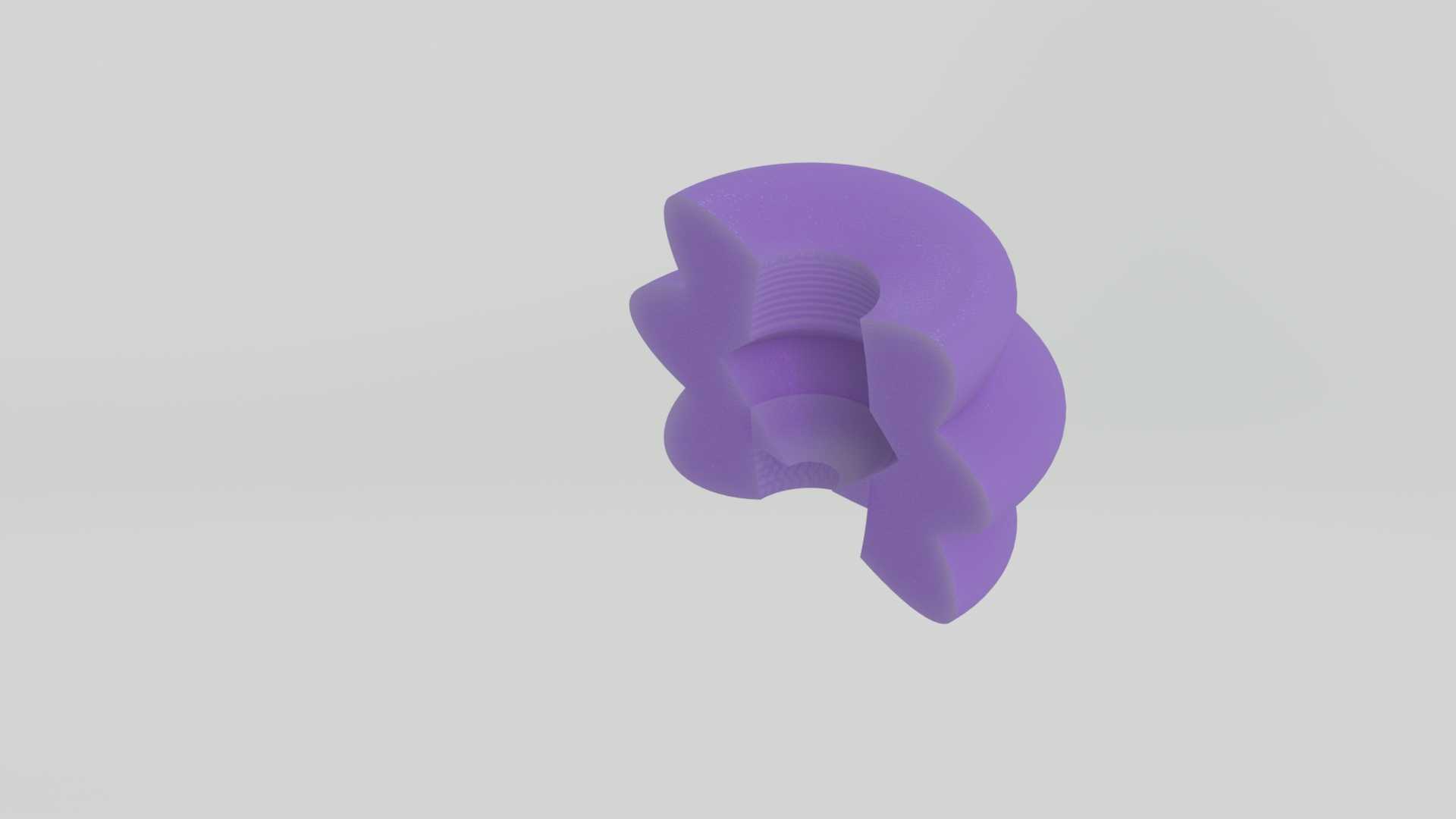

异形多瓣式内螺纹连接结构件

　　这类异形多瓣式内螺纹结构件，常应用在小扭矩间歇传动的轻工设备、小型流体控制组件的连接端，也可作为手动调节机构的啮合端头使用，区别于常规标准紧固件的对称外形，其多瓣外轮廓是为了适配设备内部非圆形的安装腔，避免零件在腔体内随螺纹旋合发生跟转，同时多瓣之间的凹陷结构可作为手动旋拧的受力位，无需额外配套扳手即可完成拆装，适合需要频繁手动调试、维护的设备工位。从结构设计逻辑来看，零件主体为回转基体，外轮廓均匀分布多个凸起瓣状结构，瓣体边缘做了圆弧过渡处理，既避免安装时刮伤安装腔内壁，也能减少应力集中，提升零件反复拆装后的结构强度。内螺纹设置在基体的中心通孔位置，螺纹段长度根据实际连接的螺杆旋入深度设计，保证连接后的轴向抗拉强度满足工况要求，

　　螺纹末端预留了退刀槽结构，方便螺纹加工时的退刀操作，也能避免螺杆旋入到底时出现顶死的情况。在安装边界上，零件的最大外轮廓尺寸需匹配安装腔的内切圆直径，保证零件可以顺利嵌入腔体内，瓣状凸起的高度控制在2-3mm区间，既能够提供足够的周向防转限位力，也不会因为凸起过高导致零件整体重量增加、材料浪费。中心内螺纹的公称尺寸根据配套连接件的规格确定，螺纹公差选用中等精度等级，兼顾连接的紧密性和拆装的顺畅性。这类零件在实际使用中，多采用硬质塑料或者粉末冶金材质加工，前者适合低载荷、有绝缘要求的工位，后者适合有一定耐磨要求的传动啮合工位，建模过程中需要重点保证多瓣结构的周向均匀度，避免安装后出现偏心、卡滞的问题，

　　同时内螺纹的轴线需要与零件外轮廓的回转轴线保持同轴，公差控制在0.05mm以内，防止连接后出现偏载，加速螺纹磨损。另外瓣状结构的根部做了R角补强，避免零件在承受周向扭力时出现根部断裂的情况，零件的端面做了平面度处理，保证与对接零件的端面贴合紧密，减少连接后的间隙。
