多孔位矩形设备安装定位基板

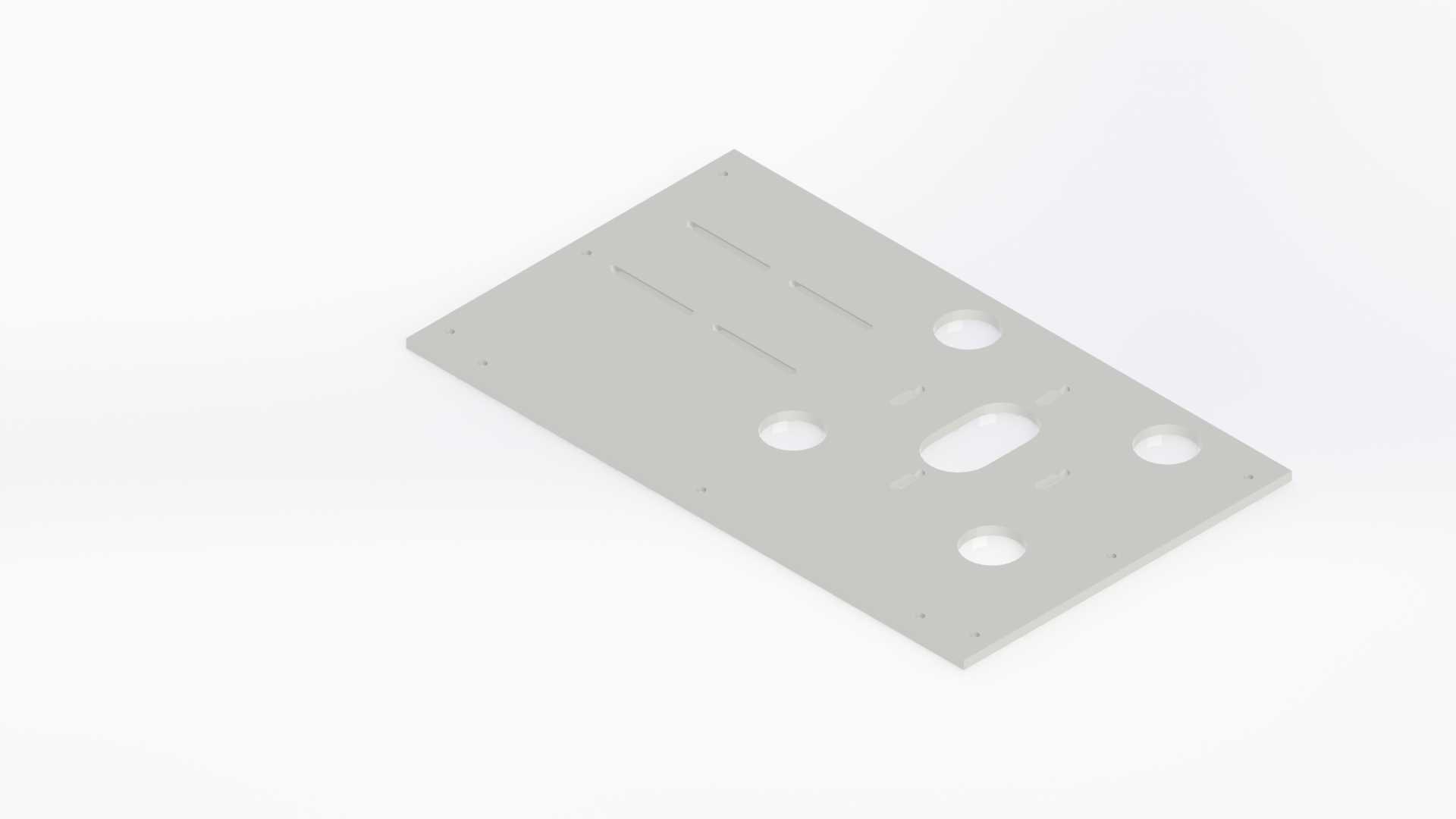

　　这类多孔位矩形安装基板，在非标自动化生产线、小型工装夹具搭建场景中应用十分广泛，常作为各类检测模组、小型执行元件、气动组件的承载安装基准，直接决定了上部搭载元件的位置精度与运行稳定性。从结构设计来看，基板整体采用等厚薄板构型，整体平面度公差控制在工业安装常用的精度区间内，板面开设的多组不同规格圆孔，分别对应不同规格紧固件的穿装需求、定位销的配合需求，同时预留的长条形槽位，可满足上部搭载元件的小范围位置微调，适配不同规格相近功能元件的安装兼容性，无需重新加工基板即可完成组件替换，大幅降低产线迭代改造成本。设计过程中，首先要明确安装边界尺寸，基板的外轮廓长宽尺寸需匹配对应安装工位的机架预留空间，边缘的小孔为基板自身与机架连接的固定孔位，

　　孔位间距严格遵循对应型材安装孔的中心距标准，保证安装时无需额外扩孔或调整机架位置。板面中部的大尺寸异形开孔，一方面是为上部搭载元件的走线、下部顶升机构的动作预留避让空间，避免元件运行时与基板发生干涉，另一方面也能在保证结构刚性的前提下降低基板整体自重，减少对机架承载的负荷。这类基板的厚度选型，需要结合上部搭载元件的总重量、运行时的振动幅度来确定，若搭载的是高速往复运动的执行组件，还需适当增加板厚提升整体抗振性能，避免长期运行出现基板形变导致元件位置偏移。在实际装配场景中，这类基板常搭配等高垫块、定位销使用，安装时先通过定位销完成基板与机架的初定位，再锁紧边缘的固定螺栓，后续上部元件安装时，可借助板面的长槽完成X/Y方向的位置微调，

　　待元件位置校准后再通过紧固件锁死，整个装配过程无需复杂的现场配作加工，能有效缩短设备组装调试周期。针对不同的使用场景，基板可选用不同的材质与表面处理方式，普通工况下采用常用的碳素结构钢加工后做发黑防锈处理即可，若应用在有洁净要求的生产场景，可选用铝合金材质做阳极氧化处理，兼顾轻量化与耐腐蚀需求，若应用在重载承载场景，则可选用合金结构钢并做调质处理，提升整体结构强度与抗形变能力。
