轴类法兰组合式传动连接组件结构

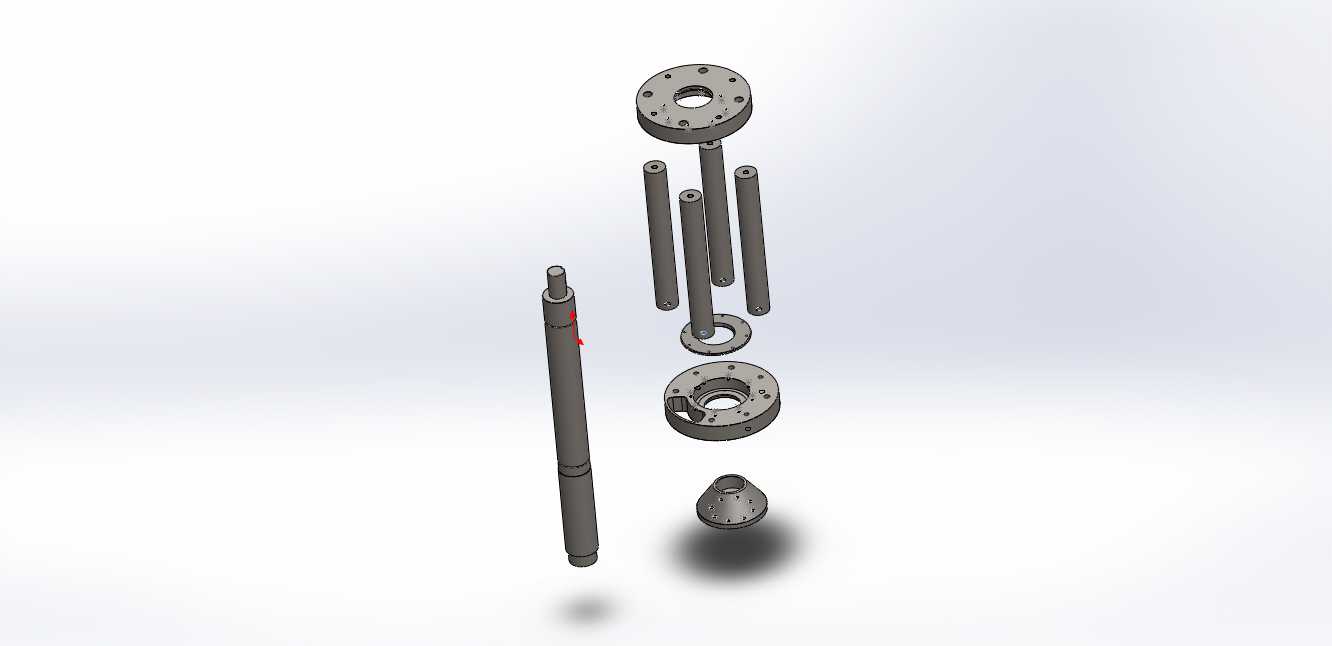

　　这套轴系连接组件的设计，核心是解决小载荷精密传动场景下的同轴度保持与轴向定位问题，常见于小型自动化输送线、轻工包装设备的动力传递工位，也可适配实验台架的扭矩传输单元。从结构拆分来看，组件包含多根不同直径的光轴、带安装孔的上下法兰定位盘、轴端锁紧挡片以及锥形定位端头，各零件的配合公差经过反复校核，光轴与法兰盘的安装孔采用H7/h6间隙配合，既保证装配时的顺畅度，又能将径向跳动控制在0.02mm以内，避免传动过程中出现偏磨异响。设计时优先考虑了安装边界的适配性，法兰盘上的安装孔采用均匀圆周排布，孔位间距匹配常规40系列铝型材的安装孔距，不需要额外加工转接板就能直接固定在设备安装面上，光轴的伸出长度预留了15mm的调节余量，

　　可根据实际传动距离调整锁紧位置，适配不同轴距的安装需求。锥形端头的设计是为了快速对接从动端的锥孔连接件，装配时不需要反复调整对中，靠锥面的自定心特性就能实现快速定位，减少现场装配的调试时间。多根平行光轴的排布除了传递扭矩之外，还兼具导向功能，当从动件做直线往复运动时，光轴可作为滑动导向支撑，省去额外加装直线导轨的成本，适合对成本敏感、载荷不大的往复运动工位。零件的外形全部采用回转体结构，加工时可直接用车床一次装夹完成主要型面加工，法兰盘上的安装孔用钻床配合分度头就能完成加工，不需要复杂的五轴设备，加工门槛低，适合批量生产。各零件的棱边都做了0.5mm的倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在装配时起到导向作用，防止硬怼造成配合面磕碰损伤。轴系的整体刚性经过验算，在额定10N·m扭矩传输工况下，光轴的最大挠度不超过0.03mm，完全满足轻工设备的传动精度要求，不会因为轴的变形导致传动卡顿或者从动件位置偏移。
