带安装法兰的气动执行杆类零件结构

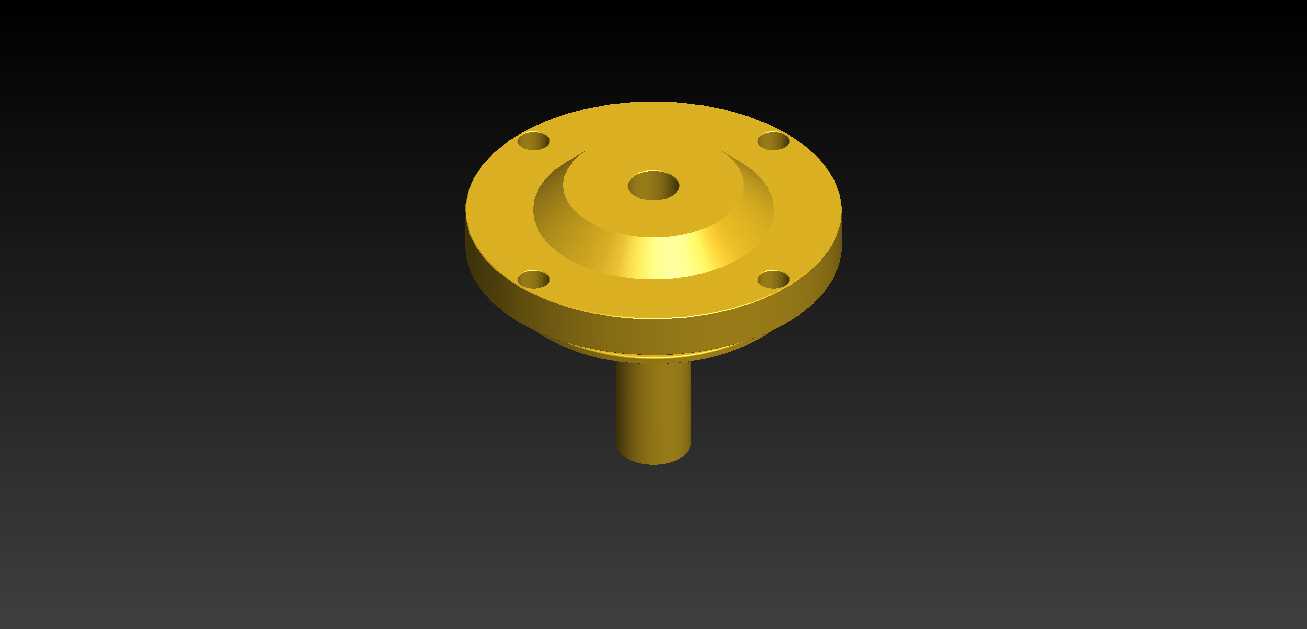

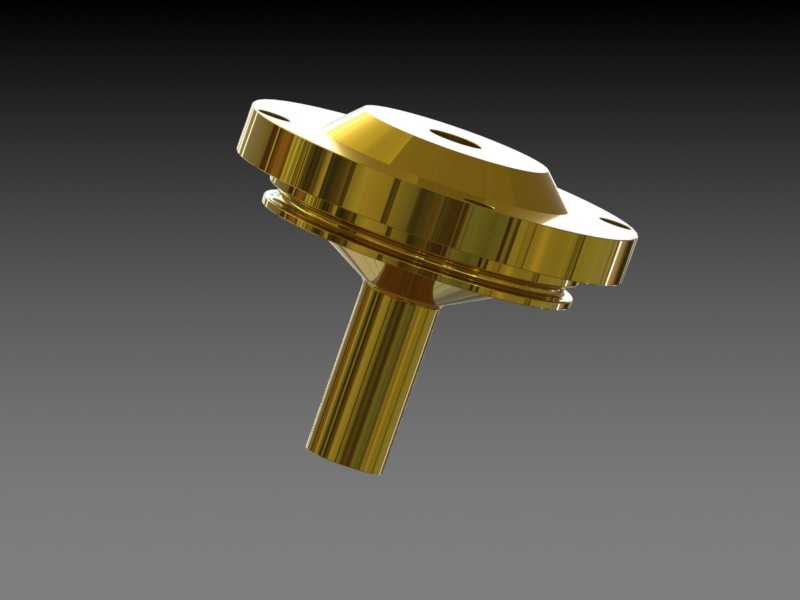

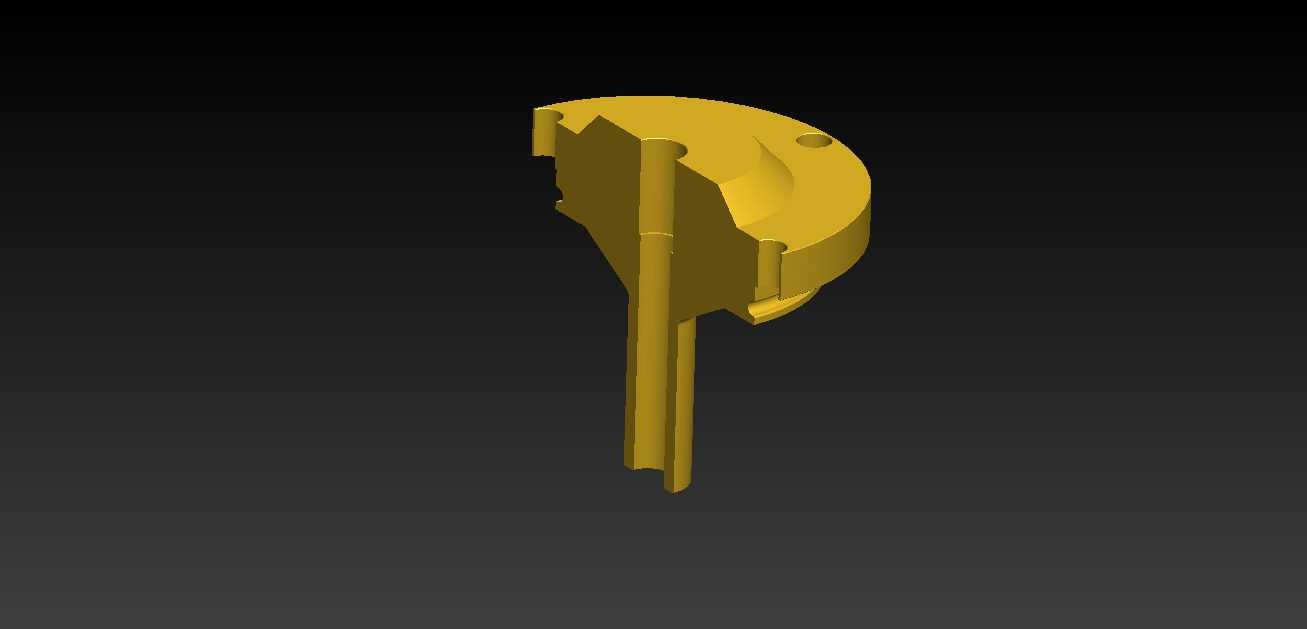

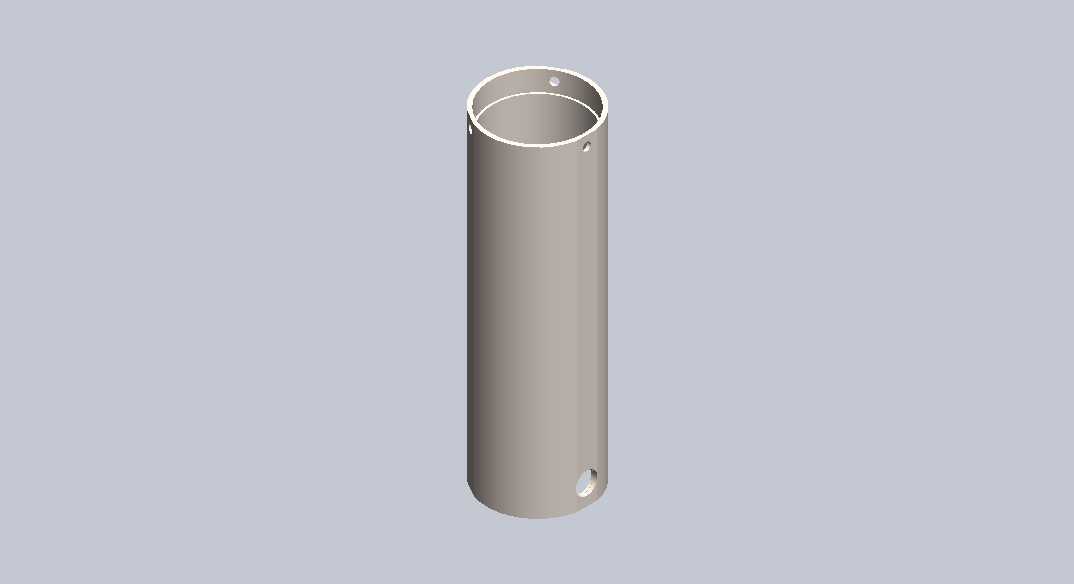

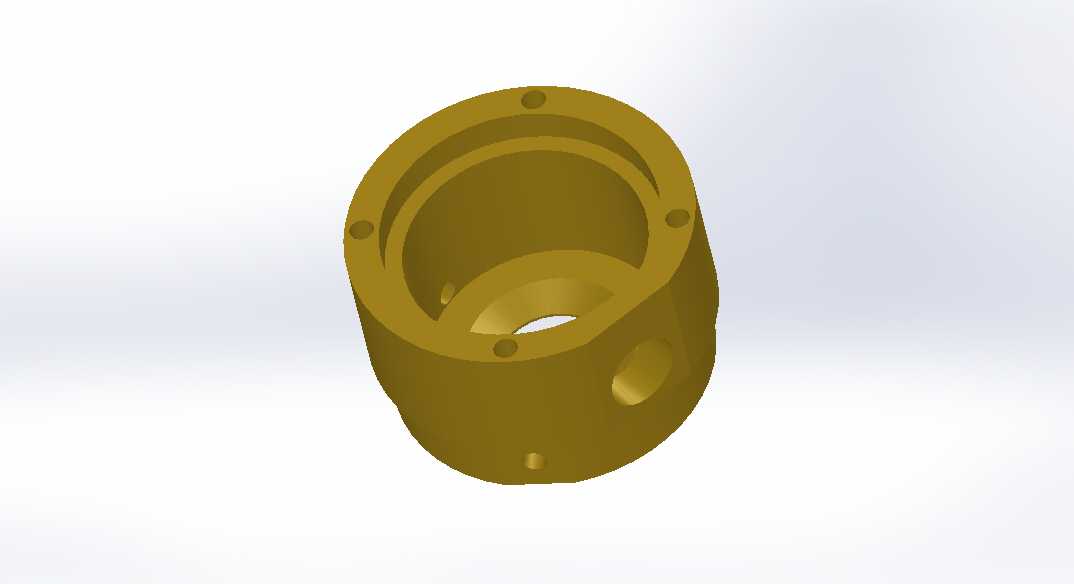

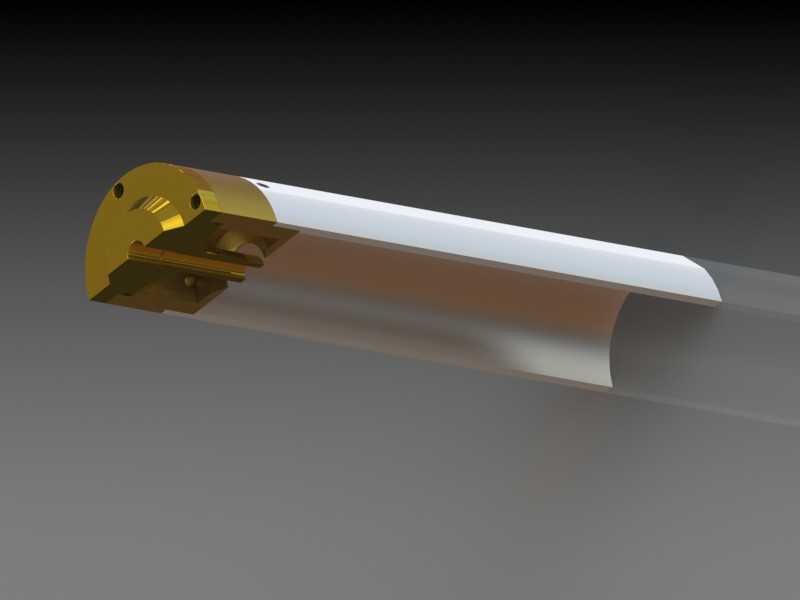

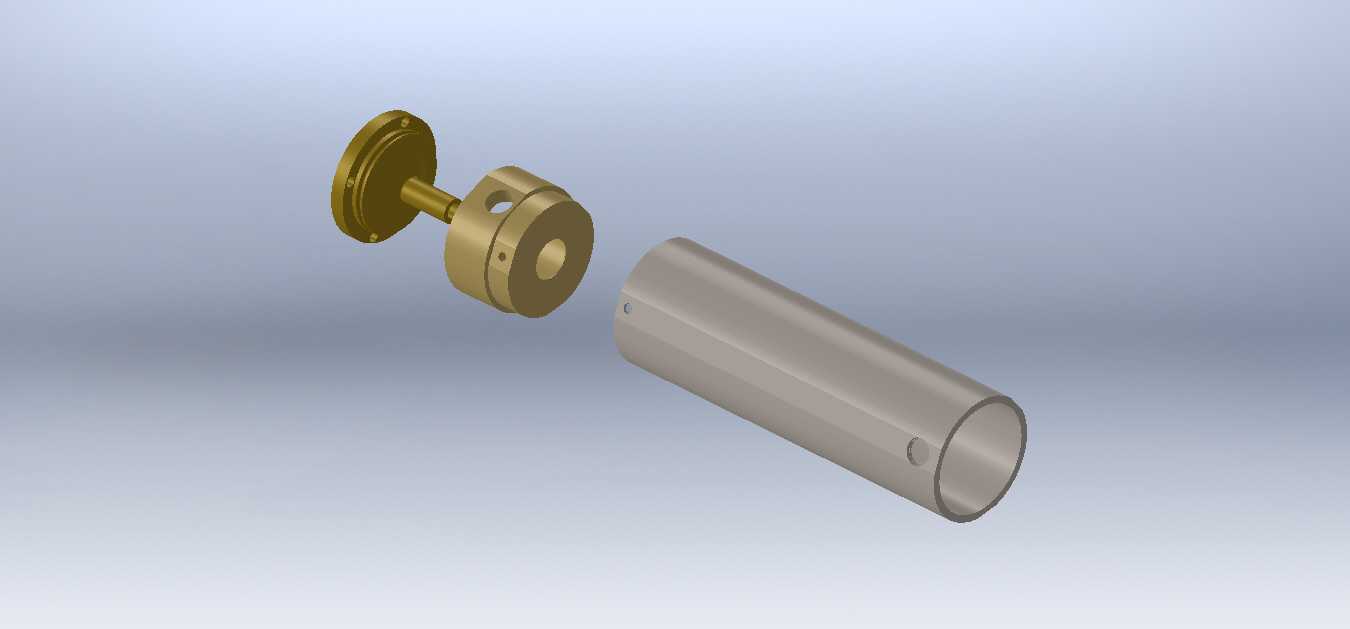

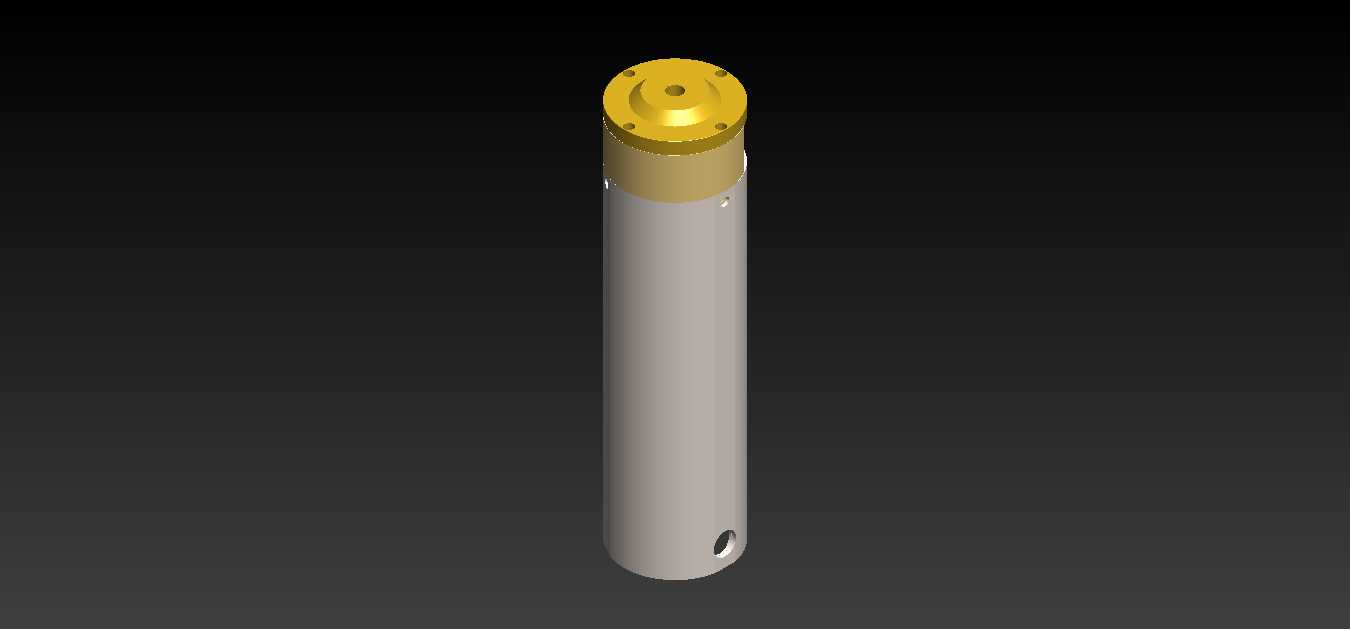

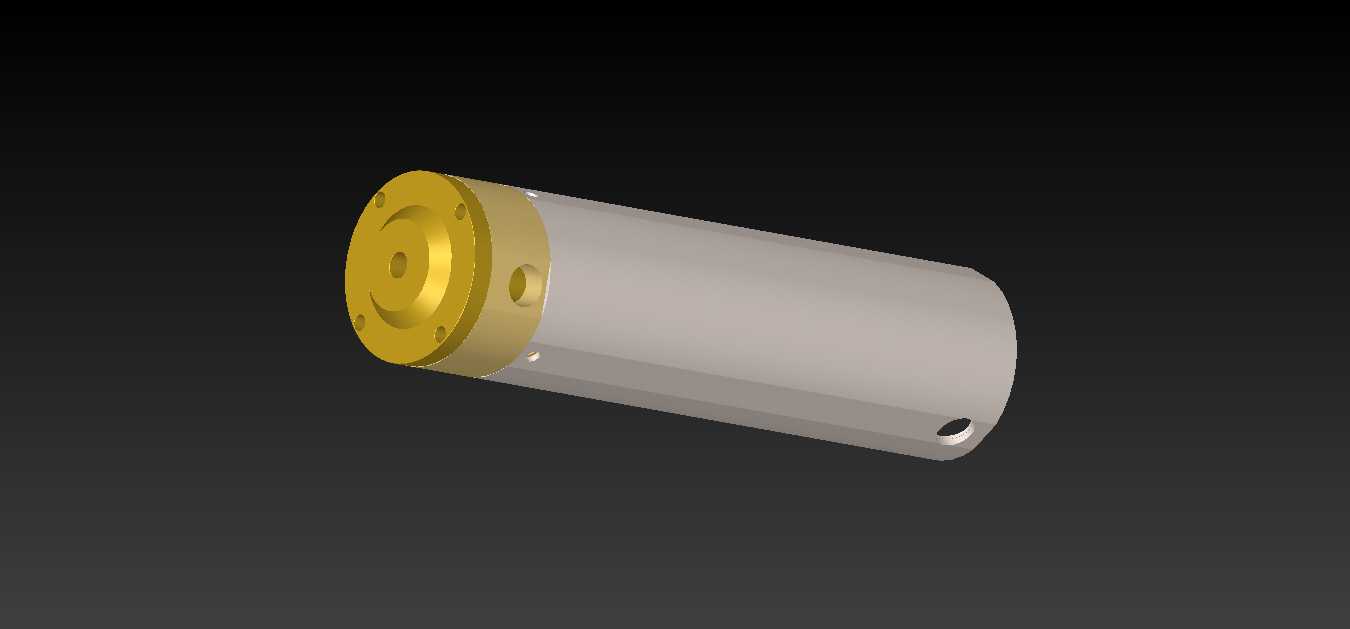

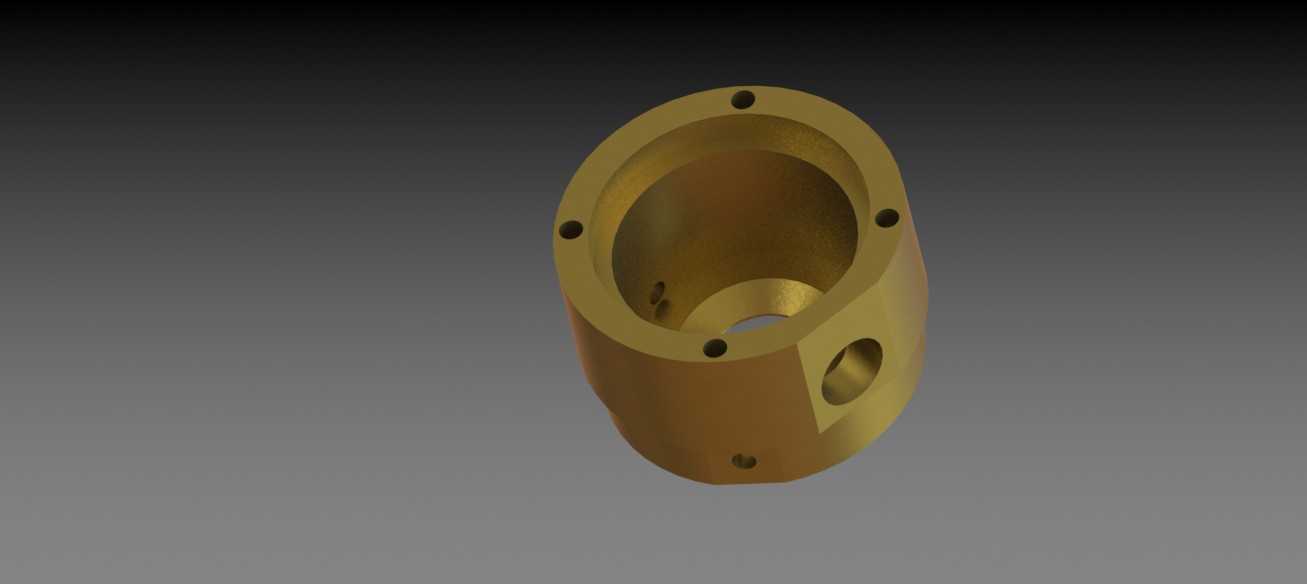

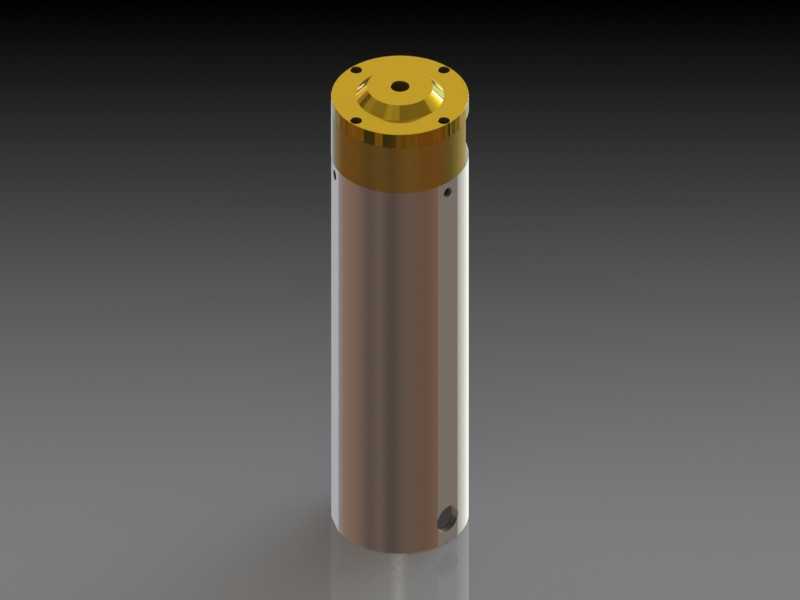

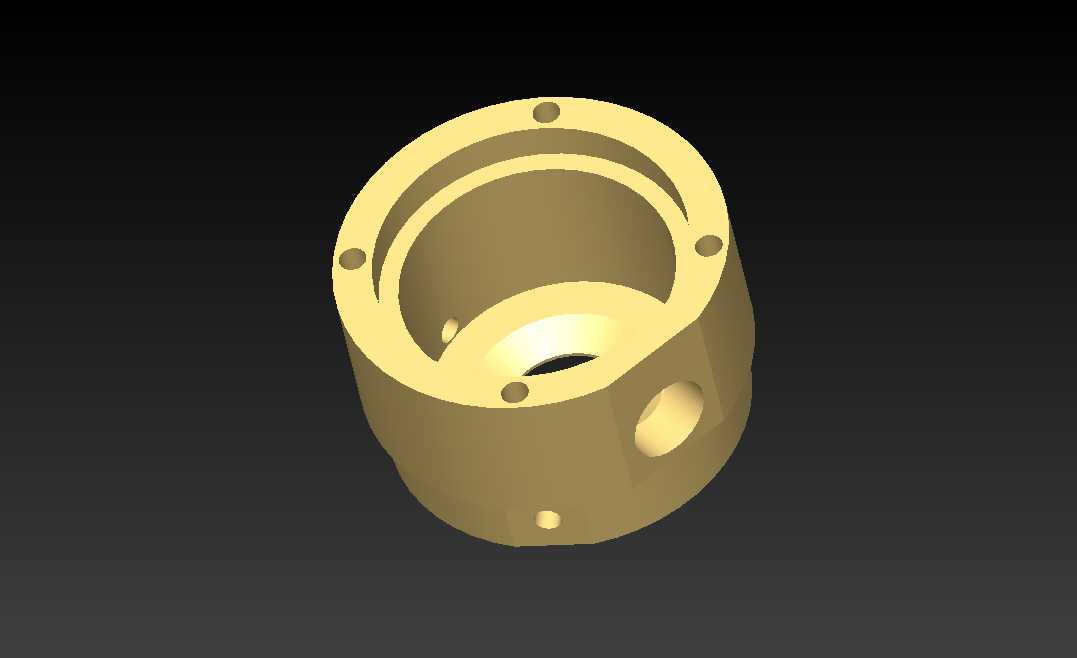

　　这类带圆形安装法兰的杆类零件，多应用在气动执行回路的末端输出位置，常见于轻工自动化生产线的小型压紧、定位工位，也会集成在小型气动夹具、气动挡停机构里作为动力输出的直接承载件。从结构设计来看，顶部圆形法兰做了均布的四个安装沉孔，孔位沿法兰圆周等角度分布，安装时可通过内六角螺钉直接固定在气动腔体的端面上，沉孔设计能保证螺钉头部完全埋入法兰平面，不会突出干涉周边的管路排布或者相邻零件的运动轨迹。法兰中心位置做了阶梯内凹结构，中心通孔与下方的输出杆采用同轴设计，加工时需一次装夹完成内孔与杆部的外圆车削，保证同轴度公差控制在0.02mm以内，避免杆部往复运动时出现卡滞、偏磨的问题。法兰与杆部的衔接位置做了圆角过渡处理，能有效降低应力集中系数，

　　在杆部承受轴向冲击载荷时，避免衔接位置出现应力断裂的风险。输出杆采用等直径圆杆设计，外圆表面粗糙度要求达到Ra1.6，适配气动腔体内的导向套与密封件，保证往复运动的密封性与顺滑度，杆部长度根据实际行程需求预留了足够的伸出余量，安装时法兰端面与气动腔体的贴合面需加装密封垫片，防止腔体内压缩空气泄漏，影响输出推力的稳定性。这类零件的安装边界以法兰外圆为最大径向尺寸，安装时需在固定端面上预留对应直径的沉台或者避让空间，保证法兰完全贴合安装面，杆部伸出方向需预留足够的直线运动空间，避免周边的管线、支架结构阻碍杆部的正常伸缩。在实际选型应用中，这类零件的杆部直径直接决定了可承受的侧向载荷大小，

　　法兰上的安装孔位间距需与配套气动腔体的端面孔位完全匹配，若孔位存在偏差，强行安装会导致杆部与导向套不同心，加速密封件的磨损，缩短整套气动执行机构的使用寿命。建模过程中，法兰上的均布安装孔可通过圆周阵列特征快速生成，阵列时需以法兰中心轴为阵列基准，保证每个孔的位置度符合设计要求，中心的内凹腔体需注意与中心通孔的衔接倒角，避免装配时刮伤密封件的唇边。
