单叶片式对夹连接蝶阀结构设计

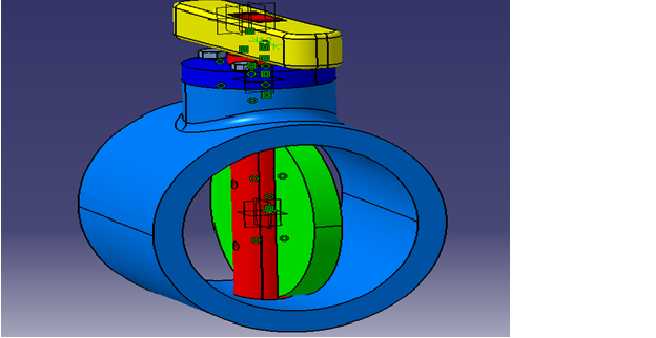

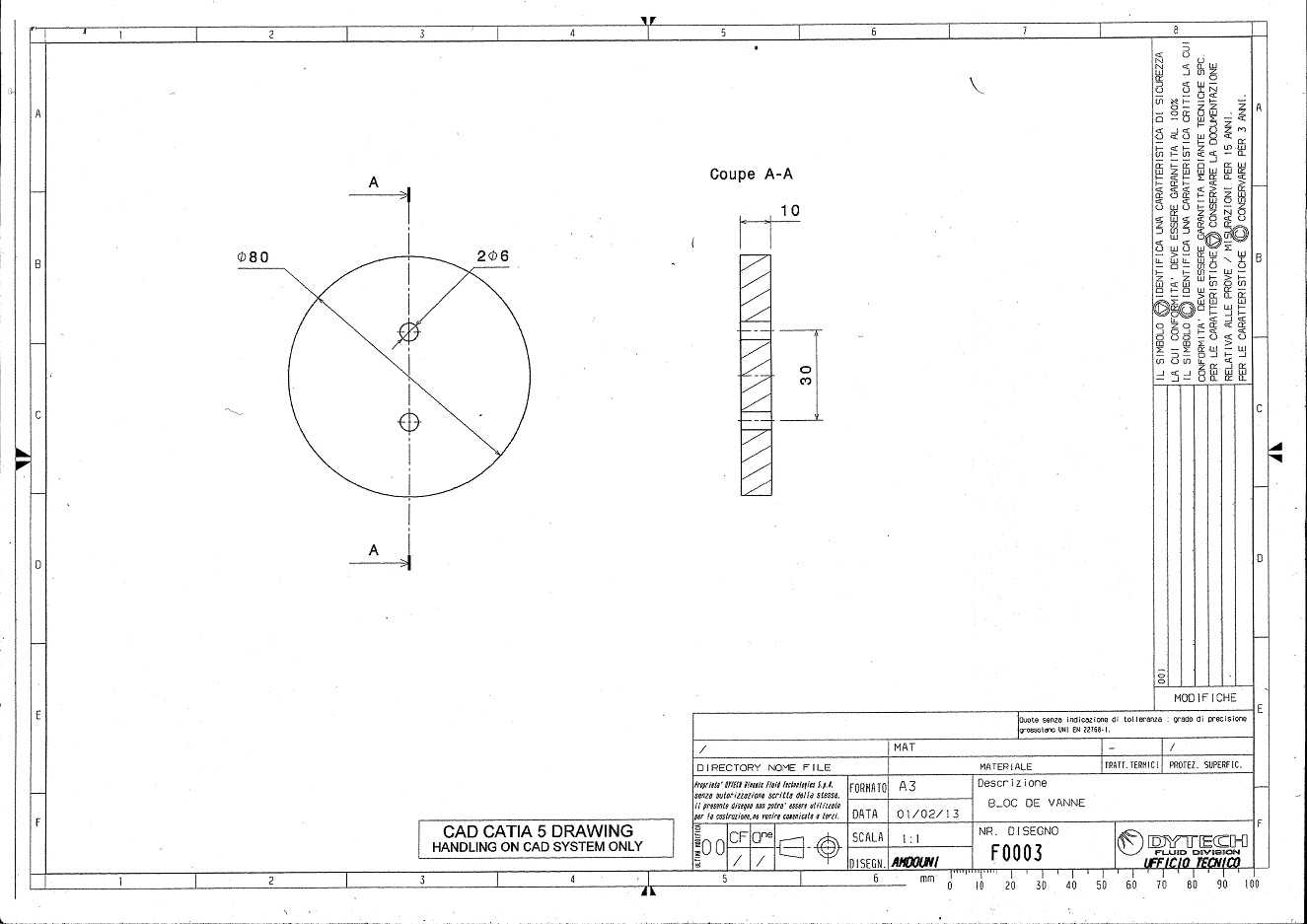

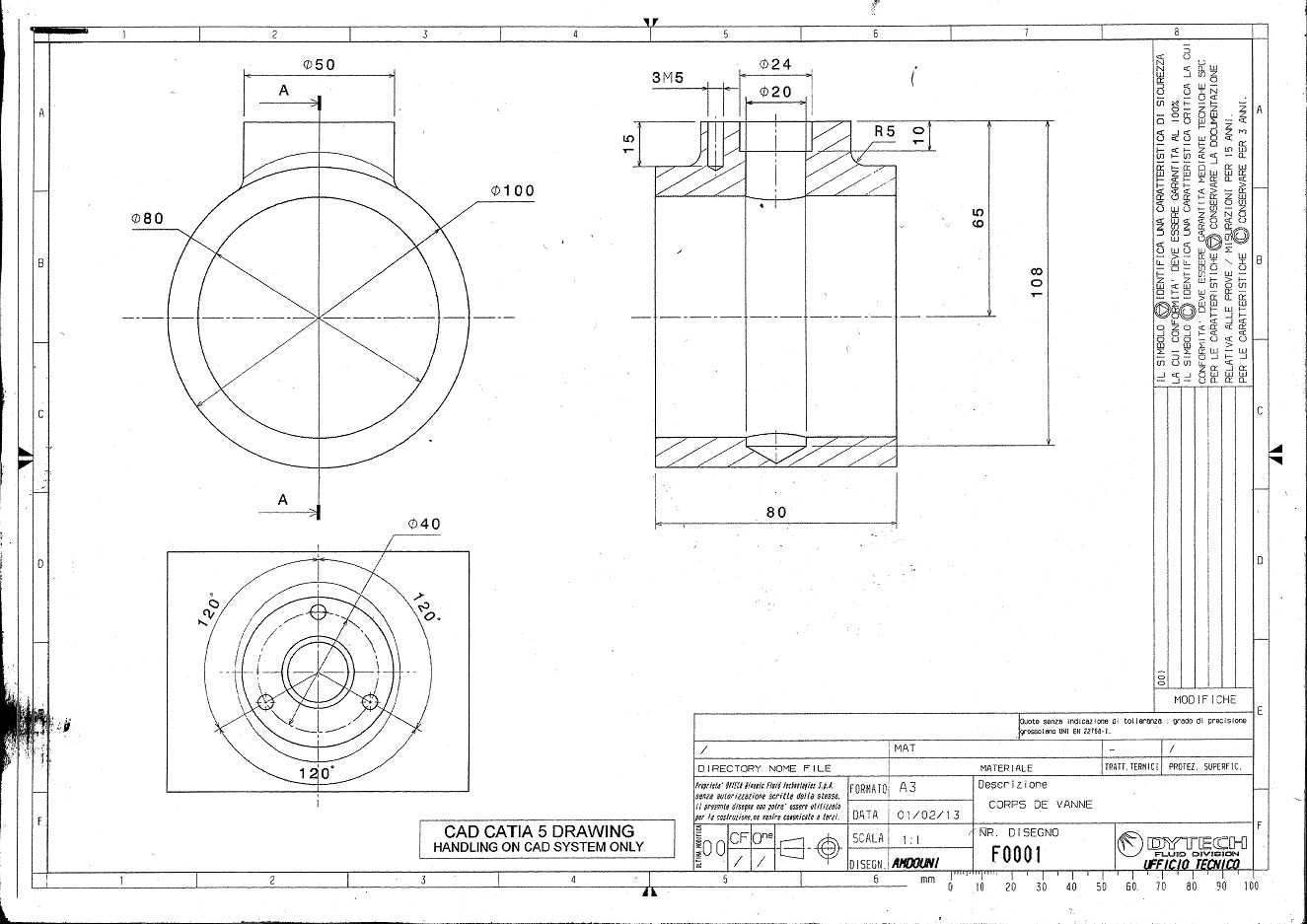

　　这款单叶片结构的蝶阀，主要应用在中小口径的工业流体管路系统中，可承担管路介质的截断与流量调节功能，适配净水输送、暖通循环、低压气体输送等常见工况，相比同口径的闸阀、截止阀，其结构长度更短，安装占用的管路轴向空间更小，适合布置紧凑的管廊、设备集成管路场景。从结构设计来看，阀体采用对夹式的圆筒形结构，两端没有自带的法兰凸缘，安装时直接夹在管路两端的配对法兰之间，依靠长螺栓穿过法兰孔完成锁紧固定，这种设计能大幅降低阀体自身的材料消耗，同时减轻整体重量，安装时不需要调整阀体与法兰的对中垫片位置，适配现有标准法兰的安装尺寸，不需要额外定制管路连接件。核心的截流元件采用单叶片式的阀板结构，阀板整体为偏心布置的流线型截面，

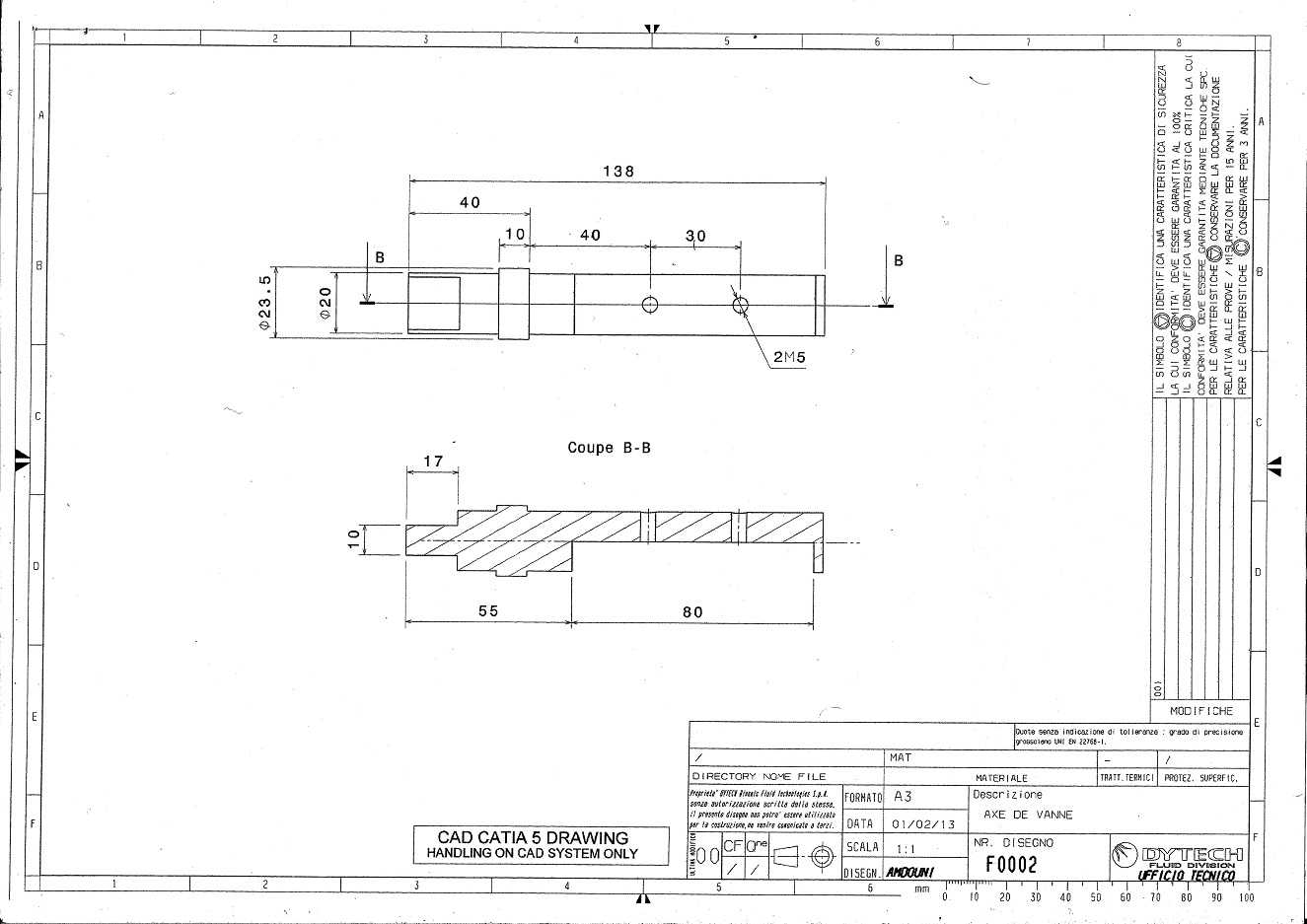

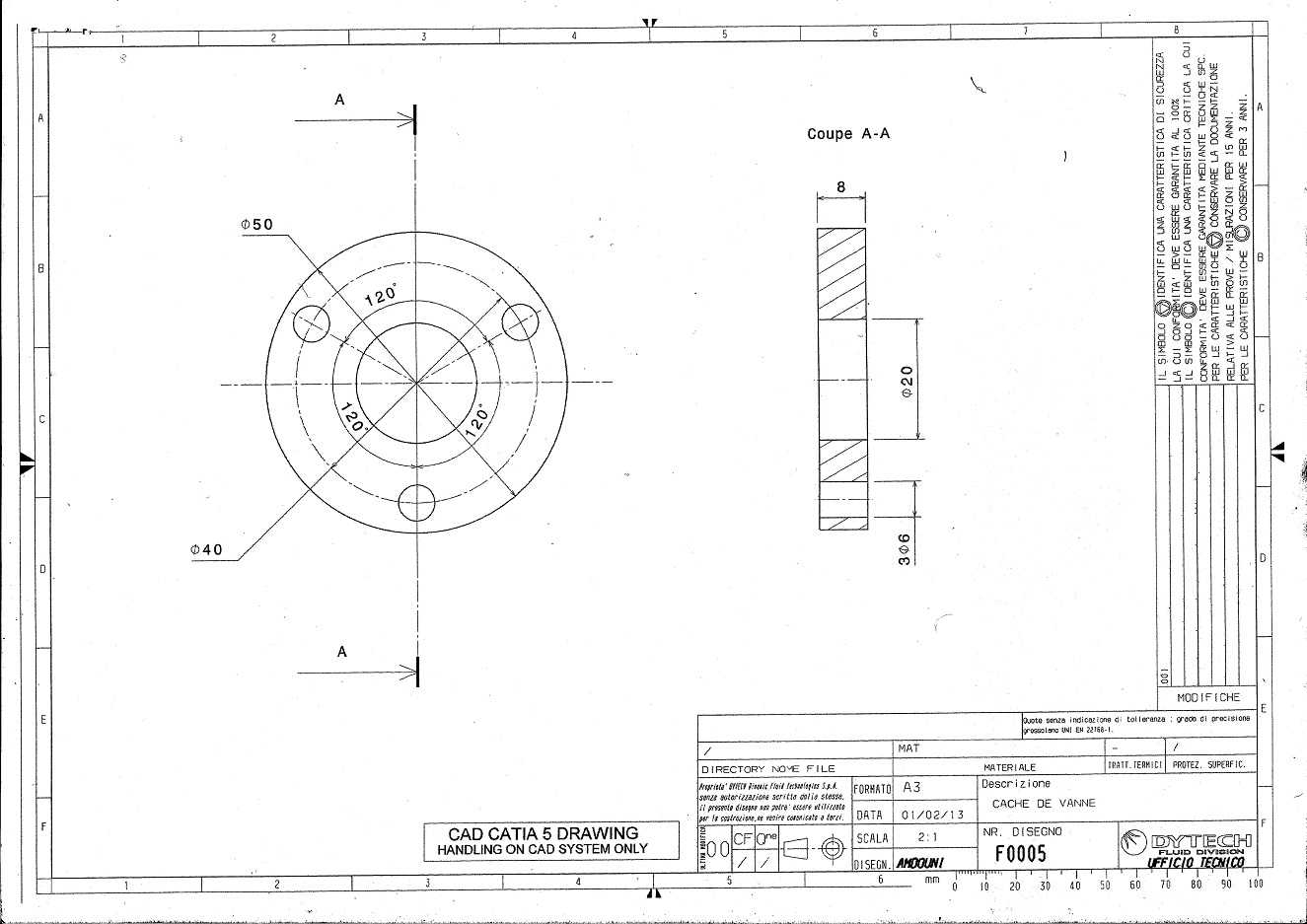

　　转动过程中阀板密封面与阀座的接触为渐入式挤压，不会出现整圈密封面同时摩擦的问题，能有效降低操作扭矩，同时减少密封面的磨损量，延长密封副的使用寿命。阀板与阀杆的连接采用扁方加定位销的固定方式，避免阀板在介质冲击下出现周向转动错位，阀杆穿出阀体的位置设置有多层密封填料，配合压盖压紧结构，可防止管路内的介质沿阀杆间隙向外泄漏。顶部的驱动连接端采用标准方头接口，既可以适配手动手柄操作，也能直接加装气动、电动执行机构，不需要额外加工连接转接件，方便后期根据自动化控制需求进行驱动方式升级。从安装边界来看，该蝶阀的结构长度符合对夹蝶阀的通用尺寸规范，安装时不需要在管路端预留过长的拆装空间，阀体的外圆直径小于配对法兰的螺栓孔分布圆直径，

　　安装时可以直接从法兰间隙中放入或取出，后期维护更换时不需要大范围拆解相邻管路。阀板全开时，流道内的过流截面接近完整圆形，介质流动的阻力系数远小于同口径的截止阀，流道内没有突出的节流结构，不容易积存介质中的固体杂质，适合输送含有少量悬浮颗粒的流体介质。设计过程中对阀板的转动轨迹做了完整的干涉校验，确保阀板在0到90度的全行程转动中，不会与阀体内壁、法兰密封面发生碰撞，同时阀板的厚度经过强度校核，在额定工作压力下不会出现过大的形变，保证密封面的贴合压力均匀。
