轭架底座销组合式阀类连接构件

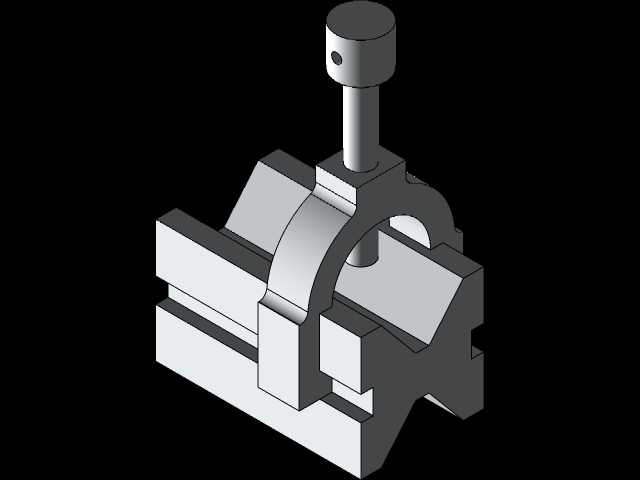

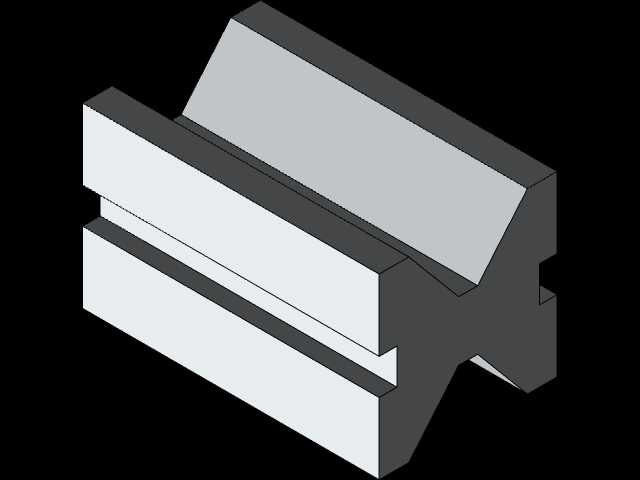

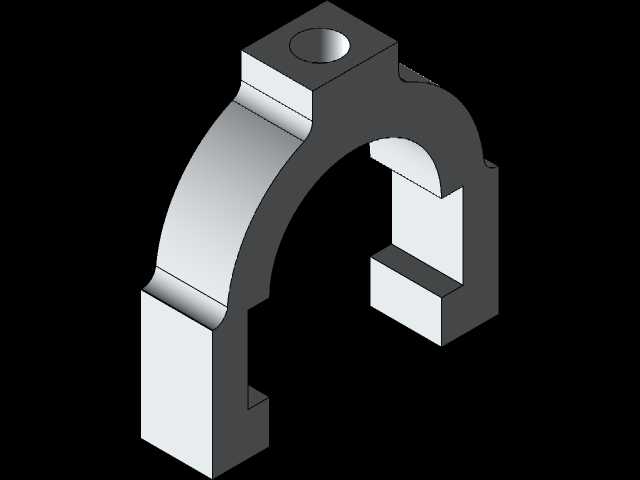

　　这套轭架、底座与销的组合构件，核心应用在工业管路截断类阀门的上部传动承载区段，是阀杆升降动作的核心支撑载体，日常在化工流体输送、市政供水管网、工业蒸汽管路的手动、蜗轮传动类闸阀、截止阀结构中十分常见。从实际工况适配来看，轭架部分采用对称拱形承力结构，两侧的导向卡槽直接卡接在底座的滑移导轨面上，能够抵消阀杆升降过程中产生的径向偏载，避免阀杆动作时出现卡涩、偏磨的问题，拱形的中空腔体预留了足够的阀杆行程空间，顶部的圆柱凸台加工有同轴销孔，用来穿装销轴连接阀杆螺母或者手轮传动的连接端，确保传动扭矩能够平稳传递到阀杆上。底座部分采用带定位滑槽的块状结构，底部的V型定位面可以直接贴合阀门中法兰的上部定位止口，

　　两侧的平行导轨面和轭架的卡槽采用小间隙配合，既能够约束轭架的横向窜动，又不会因为配合过紧导致动作卡滞，底座上预留的螺栓过孔可以直接和阀门中法兰的螺纹孔对位，安装时不需要额外做适配加工，能够直接匹配常规通径的手动阀安装接口。销轴作为整个结构的活动连接件，采用圆柱光轴结构，穿装在轭架顶部的销孔内，两端的限位结构可以避免销轴在设备长期振动的工况下出现窜动脱落，销轴和销孔的配合选用间隙配合，既保证连接部位能够有微小的活动余量补偿装配误差，又不会因为间隙过大导致传动过程中出现冲击异响。从设计思路来看，整个装配结构没有冗余的复杂特征，所有承力部位都做了等强度的圆角过渡，避免应力集中导致的构件开裂，轭架的壁厚、底座的导轨宽度、

　　销轴的直径都是按照对应通径阀门的最大操作扭矩做的匹配设计，在满足承力要求的前提下尽可能控制构件的整体重量，不会给阀门上部增加过多的额外载荷。安装边界上，整个组合构件的外形轮廓完全适配常规手动阀门的上部安装空间，不会和周边的管路保温层、旁通管路产生干涉，装配时只需要先将底座固定在阀门中法兰上，再将轭架沿导轨卡槽滑入到位，最后穿装销轴连接传动部件即可，整个装配过程不需要专用工装，现场维护拆装也十分便捷，日常运维时只需要定期在导轨配合面加注润滑脂，就能保证长期动作的可靠性，在阀杆做升降启闭动作时，轭架会沿着底座导轨做对应的直线导向，确保阀杆的运动轨迹始终和阀座密封面保持同轴，有效降低密封面的偏磨概率，延长阀门整体的使用寿命。
