带法兰连接结构的弯通管路金属构件

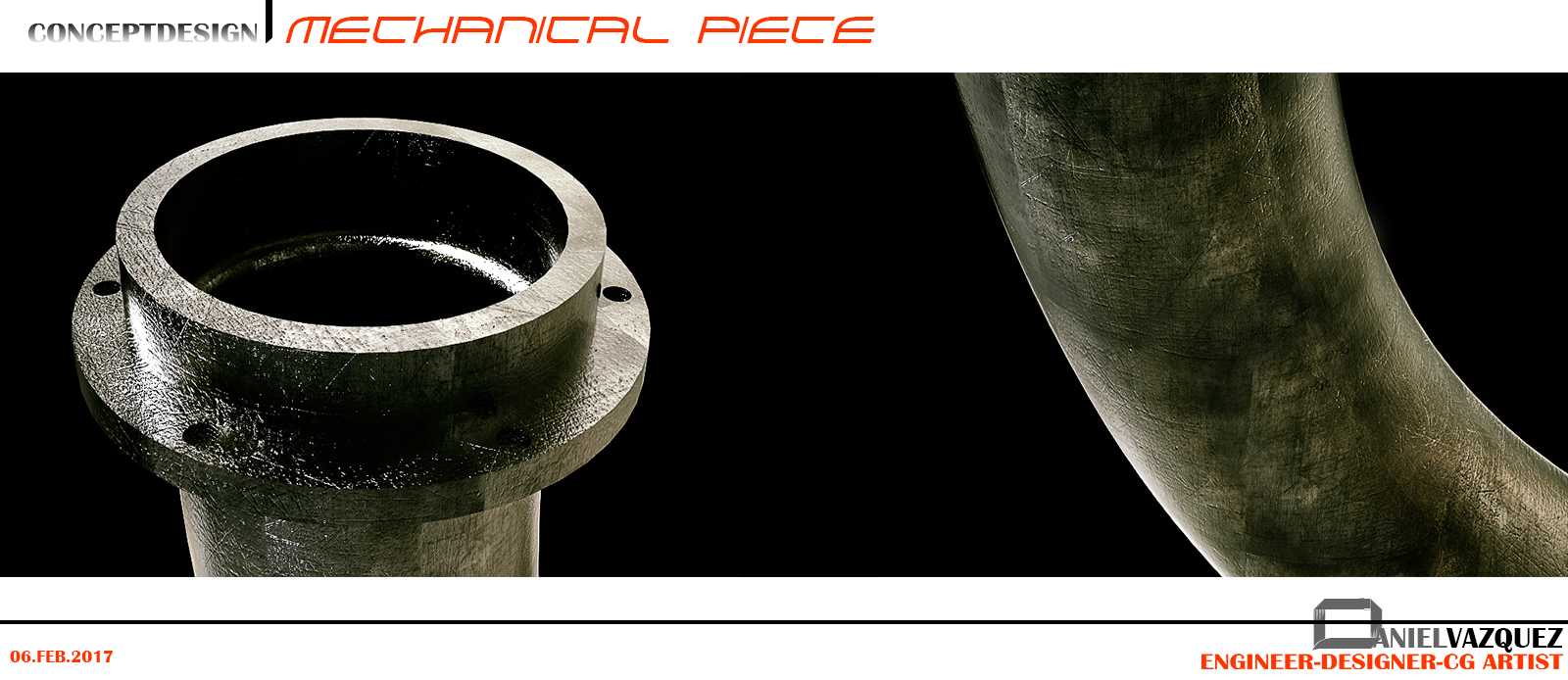

　　这类带法兰凸缘的弯通管路构件，常应用在流体输送系统的管路转向节点，承担管路转向衔接、介质导流的核心作用，在液压动力回路、润滑介质输送管路、工业冷却循环系统中都能见到同类结构的身影。从结构设计逻辑来看，端部的法兰凸缘预留了均匀分布的螺栓安装孔，安装时可通过螺栓组与对接管路的法兰端面压紧密封件，实现管路节点的刚性密封连接，相比螺纹连接的管路结构，法兰连接的形式能承受更高的管路压力，也更便于后期管路节点的拆装维护，适合中高压工况下的管路布设需求。法兰与直管段的衔接位置做了圆弧过渡处理，能有效降低管路内介质流动时的局部阻力，减少介质在转向位置的涡流损耗，同时也能避免结构应力在衔接直角处集中，提升构件长期承压运行的结构强度。

　　弯管段的曲率半径经过适配性设计，既满足管路转向的空间避让需求，也不会因为曲率过小造成介质流动阻力陡增，弯管与端部直管段的衔接位置壁厚做了均匀过渡，避免壁厚突变带来的应力薄弱点。从安装边界来看，法兰端的外径尺寸、螺栓孔的分布圆直径都匹配同通径的标准法兰规格，可直接与现有标准管路组件对接，不需要额外加工转接件；构件整体的轴向安装长度、弯管段的外轮廓尺寸，适配常规设备内部的管路布设空间，不会与周边的设备结构件产生安装干涉。构件的整体外形采用等壁厚设计，在满足承压强度要求的前提下尽可能控制构件自重，金属材质的本体经过表面处理后，可适配不同腐蚀程度的介质输送场景，不管是矿物油类的液压介质、水基冷却介质，还是常规的工业气体输送，

　　都能通过调整材质与表面处理工艺满足使用需求。在三维建模过程中，这类构件需要重点关注法兰端面的平面度公差、螺栓孔的位置度公差，以及弯管段内壁的流线型连续性，避免建模过程中出现的曲面褶皱、壁厚不均问题影响后续的加工成型与实际装配效果，同时要核对法兰安装面与弯管出口端的相对位置尺寸，保证现场安装时的对接精度。
