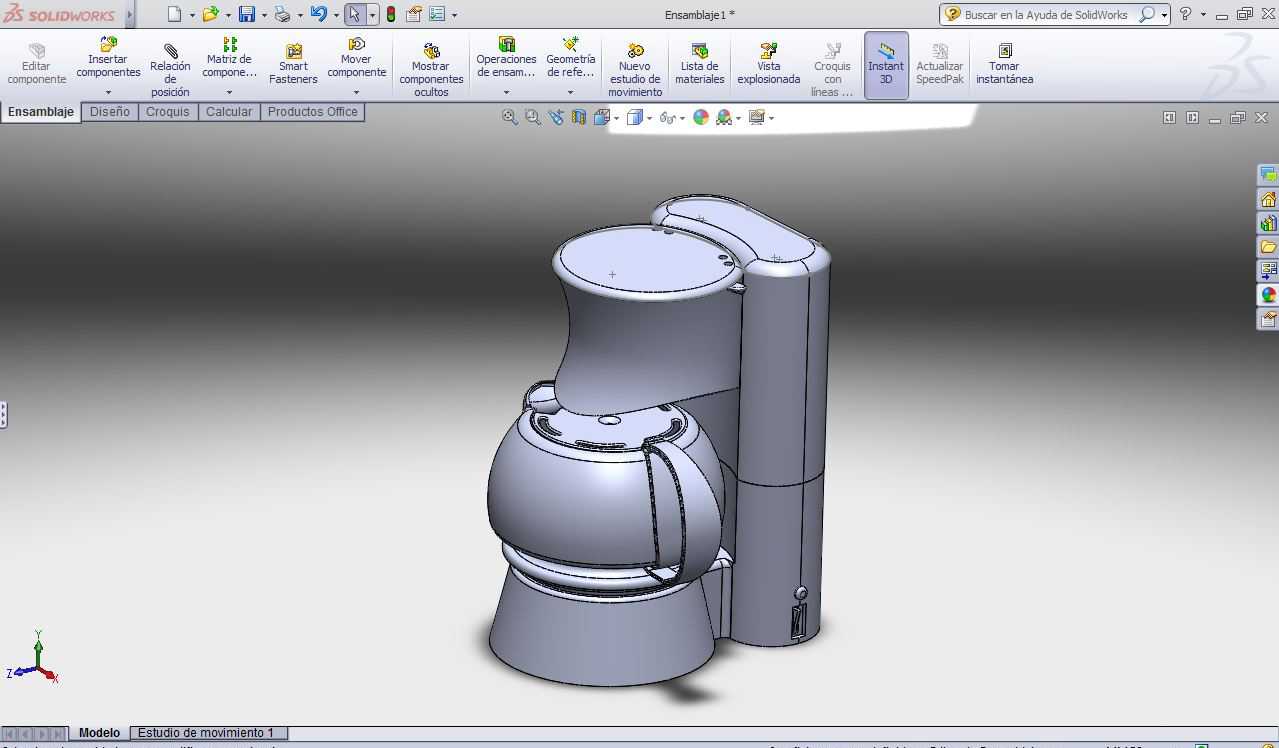

家用滴漏式咖啡机结构三维设计

　　这款滴漏式咖啡冲煮设备的三维结构设计，首先围绕家用厨房台面的使用场景做了边界约束，整体占地控制在常规餐垫可容纳的范围内，竖向高度适配普通橱柜下层的预留空间，无需额外调整厨房储物布局即可放置，底部设置的防滑胶垫安装位，可避免冲煮过程中设备受震动移位，同时预留了电源线的走线槽，适配不同方向的墙面插座排布。从功能实现逻辑来看，设备分为储水加热、滤腔萃取、咖啡接取三个独立功能模块，上部的储水腔采用透明可视结构设计，侧壁预留的水位刻度标识位可让用户直观判断注水量，避免加水过量导致的溢出问题，加热组件内嵌在储水腔下方的隔热层内，隔热层的结构间隙做了空气导流设计，既可以减少热量向设备外壳传递避免烫伤，也能辅助加热组件散热延长使用寿命。

　　中部的滤篮结构做了可拆卸的卡扣设计，方便用户取用添加咖啡粉、后续清理残渣，滤篮下方的导流嘴做了弧度优化，可让萃取后的咖啡液精准流入下方的玻璃接液壶，不会出现沿壁滴漏弄脏台面的问题。下部的接液壶采用高硼硅玻璃材质适配位，壶身的把手做了人机工程弧度设计，握持时受力点贴合手掌自然弯曲形态，倾倒咖啡时不会出现滑脱风险，壶盖与滤篮导流嘴的对位结构做了定位凸台，放置时无需刻意调整即可对准导流位置。设备侧面的操作按键与指示灯做了下沉式安装位，可避免日常清洁时的积水渗入内部电路，底部的接水盘做了抽拉式结构设计，可承接意外洒出的少量液体，抽出清理时不会与其他结构产生干涉。整个建模过程中，各部件的装配间隙都按照家用小电器的通用公差做了预留，塑料外壳的壁厚均匀控制在合理区间，避免注塑生产时出现缩痕、翘曲等工艺问题，透明部件与非透明部件的配合位做了止口设计，既可以提升装配后的整体密封性，也能让外观接缝均匀一致，提升整体视觉质感。
