双辊式板卷输送辊轮结构仿真设计

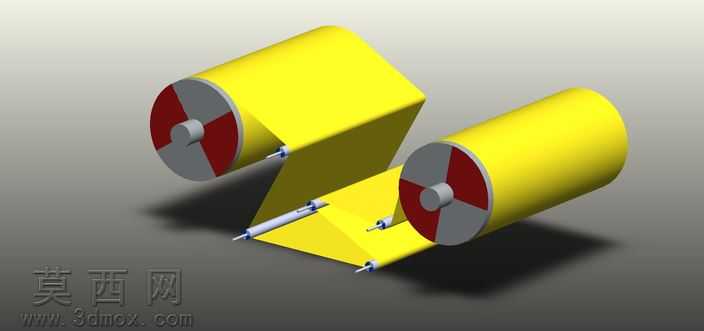

本作品为双辊式板卷输送辊轮结构的三维仿真模型，整体采用对称式双辊布局设计，建模过程中首先完成核心辊筒部件的参数化构建，将辊筒主体设置为等径圆柱结构，两端搭配分区式端盖结构，端盖采用红灰两色分区设计，既区分了端盖的功能区域，也提升了模型的视觉辨识度。辊筒与支架的连接部位设计了适配的销轴结构，保证辊筒可绕轴实现顺畅的转动动作，为后续的运动仿真提供结构基础。支架部分采用弯折式钣金结构设计，建模时通过拉伸、切除等特征完成支架的一体成型结构，两个支架呈错位排布，分别承托对应的辊筒部件，支架下方设置了可伸缩的调节杆结构，可模拟辊轮间距的调节动作，适配不同直径规格的板卷输送需求。材质渲染方面，辊筒主体赋予亮黄色哑光塑料材质，还原工业设备中常用的防护涂层质感，端盖部分分别赋予红色与深灰色金属材质，模拟端盖的铸铁基体与警示标识区域的视觉效果，支架部分与辊筒采用同色系黄色材质，保证整体视觉风格的统一性，调节杆部分赋予亮银色金属材质，突出杆件的金属加工属性。设计思路上，本模型核心目标是实现辊轮快速转动的运动仿真效果，建模时特意简化了非必要的复杂细节，仅保留核心的运动关联结构，保证仿真运行时的流畅度，各转动副的配合间隙按照实际装配公差进行预留，避免仿真过程中出现部件干涉的问题。整体模型结构简洁明了，各部件的装配逻辑清晰，可直观展示双辊输送结构的工作原理，运动仿真可还原板卷在双辊支撑下的转动输送状态，能够作为输送设备结构设计的参考案例，也可用于机械原理教学中的结构演示场景，帮助理解辊式输送结构的运动逻辑与装配关系。
