带100缸径气缸的铝丝裁切执行刀组

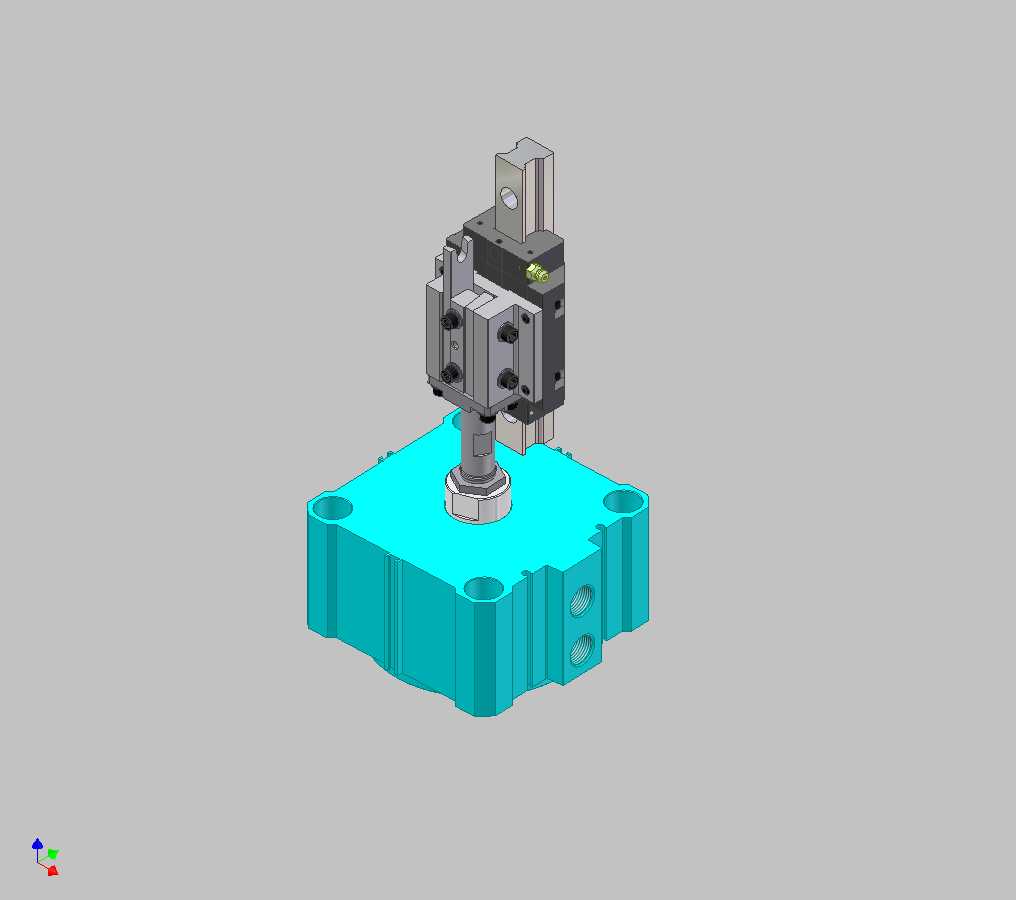

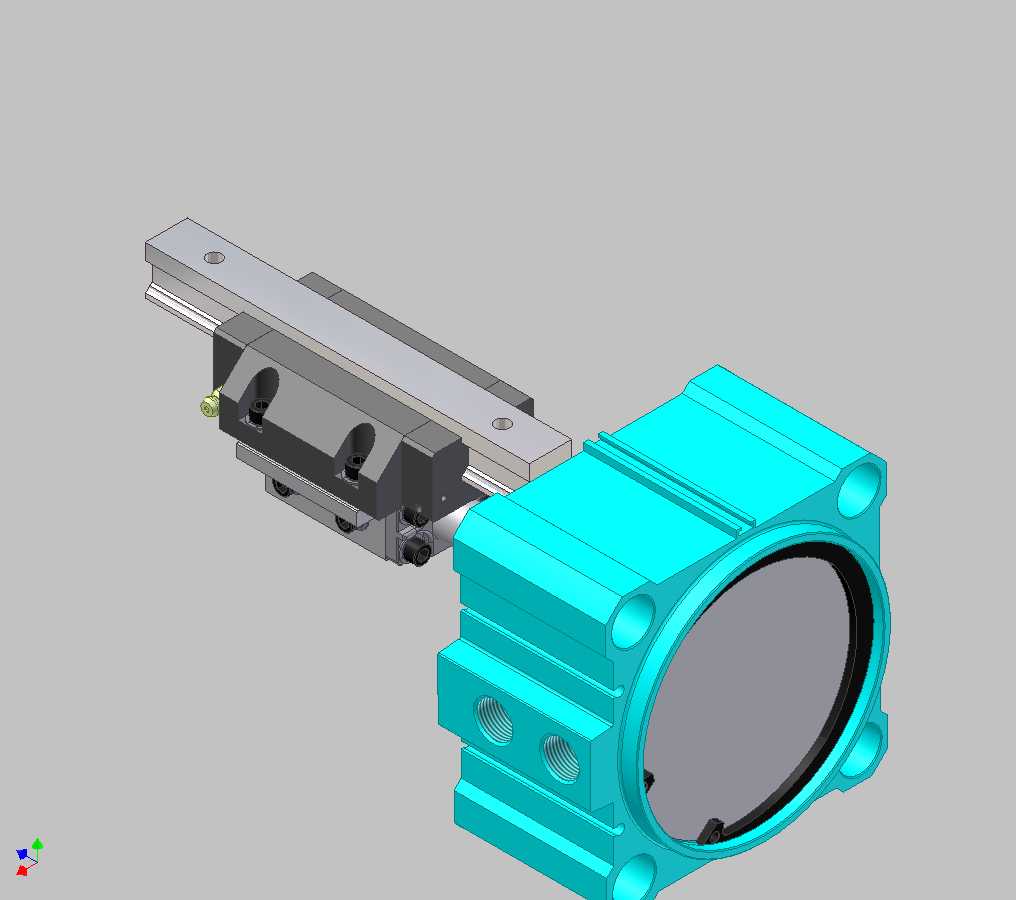

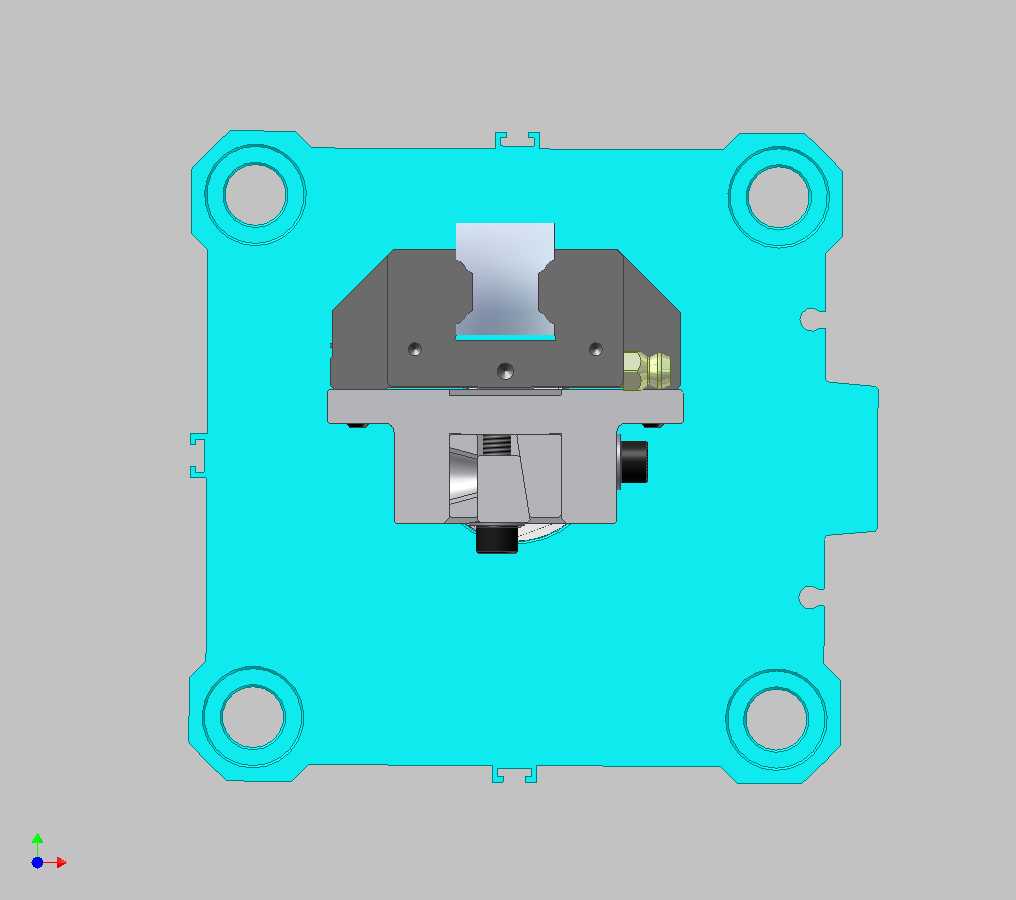

　　在线材加工尤其是铝丝定长裁切、线束端子压接前置工序的产线工位上，这类集成式气动刀组是替代人工裁切、保证切口一致性的核心执行部件，常被直接安装在多工位转盘设备的工位基座、或者直线输送线的定位治具旁，配合送线机构完成单次10mm行程内的快速切刀动作，适配直径0.5-3mm范围内的软态铝丝裁切需求，不会出现铝丝弯折、切口毛刺超差的问题。从结构设计逻辑来看，整套刀组采用下装式气缸布局，底部的方形安装基座预留了四个沉头安装孔，安装孔位的中心距匹配常规60mm标准型材的安装间距，基座侧面预留的两个气路接口直接连通气缸腔体，省去了外接气管的弯折空间，整体安装边界控制在120mm见方的区域内，不会占用过多工位排布空间，

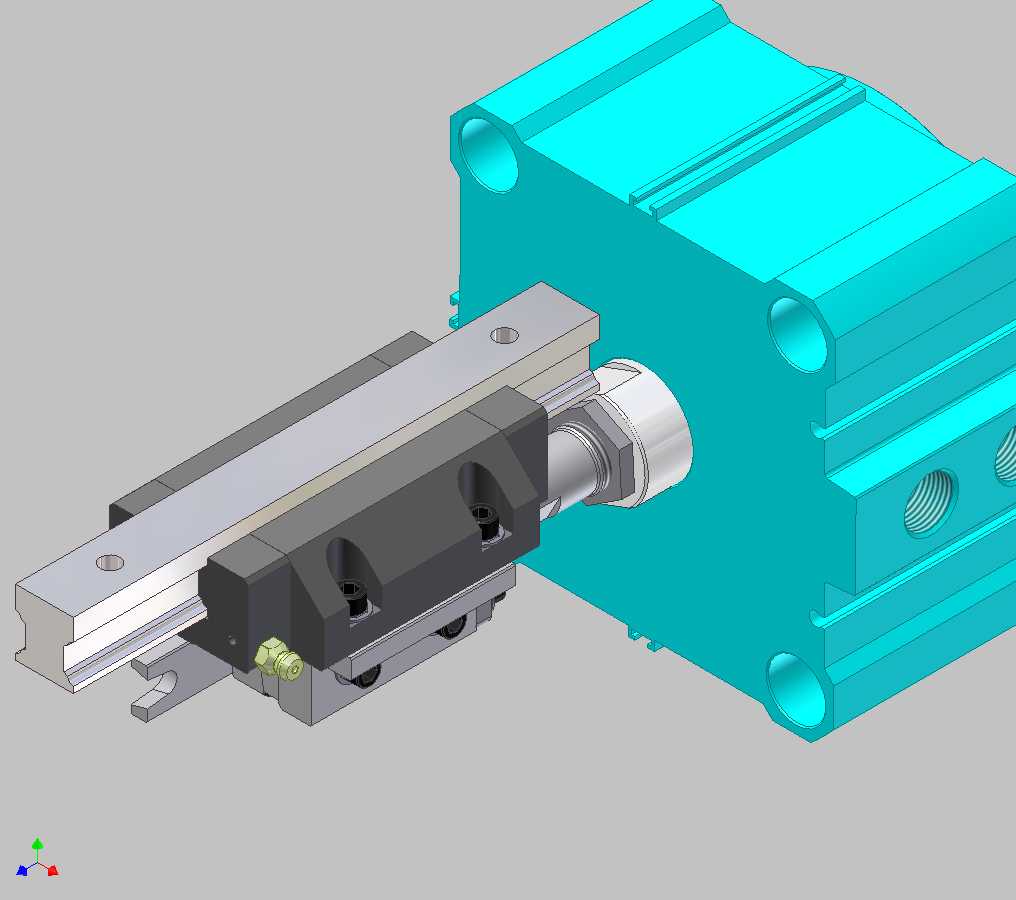

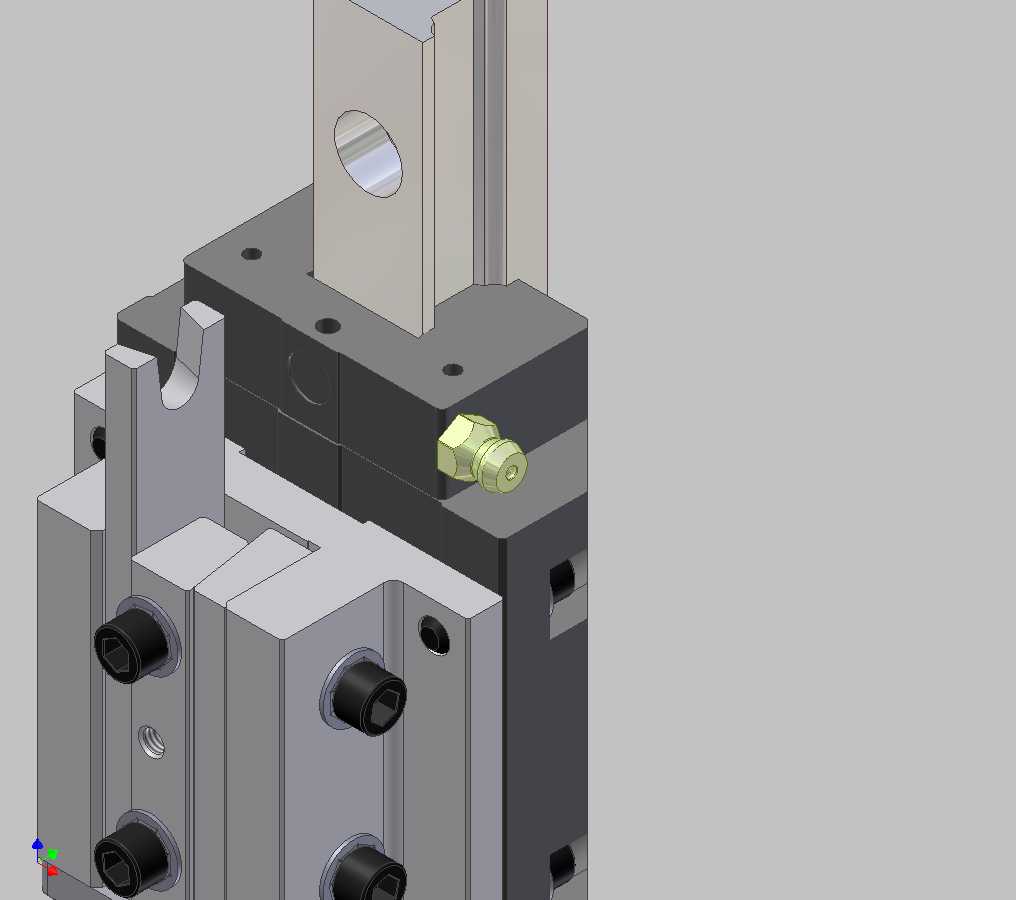

　　适合在紧凑的多工位设备上密集布置。上部的刀架部分采用模块化叠层设计，气缸活塞杆通过六角锁紧螺母与动刀座直连，没有额外的传动转接结构，能最大程度降低传动间隙带来的裁切精度误差，动刀与定刀的贴合间隙可以通过刀架侧面的紧定螺钉微调，调整范围在0.02-0.1mm之间，既可以避免间隙过大导致铝丝卡入刀缝，也能防止间隙过小造成刀刃异常磨损。实际投产使用时，这类刀组的动作响应时间可以控制在0.2s以内，配合传感器触发信号能实现送线到位即切的节拍，单工位连续作业的裁切频次可以达到每分钟120次以上，完全满足中小规格铝丝加工件的量产节拍要求。设计过程中特意将气缸的工作行程限定在10mm，一方面是因为铝丝裁切不需要过大的刀头开合量，

　　短行程气缸的响应速度更快、输出力更稳定，100mm缸径在0.5MPa常规供气压力下可以输出近400N的裁切力，足够切断常规线径的铝丝甚至细规格的铜丝，不会出现切不断、连丝的问题；另一方面短行程也能减少刀组的整体高度，整套刀组组装完成后的总高度控制在150mm以内，不会和上方的送线导向机构产生运动干涉。基座采用的硬质阳极氧化处理表面，能在车间多铝屑的工况下减少表面刮擦损伤，也能避免铝屑附着在气路接口附近造成密封件磨损，日常维护只需要定期在刀头滑动面涂抹少量润滑脂，不需要拆解整个气缸组件，维护成本远低于传统的电机驱动裁切机构。
