带按键显示屏的指纹识别终端壳体结构

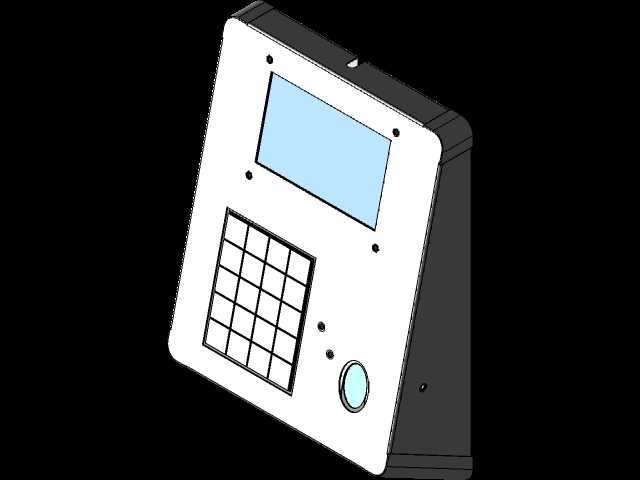

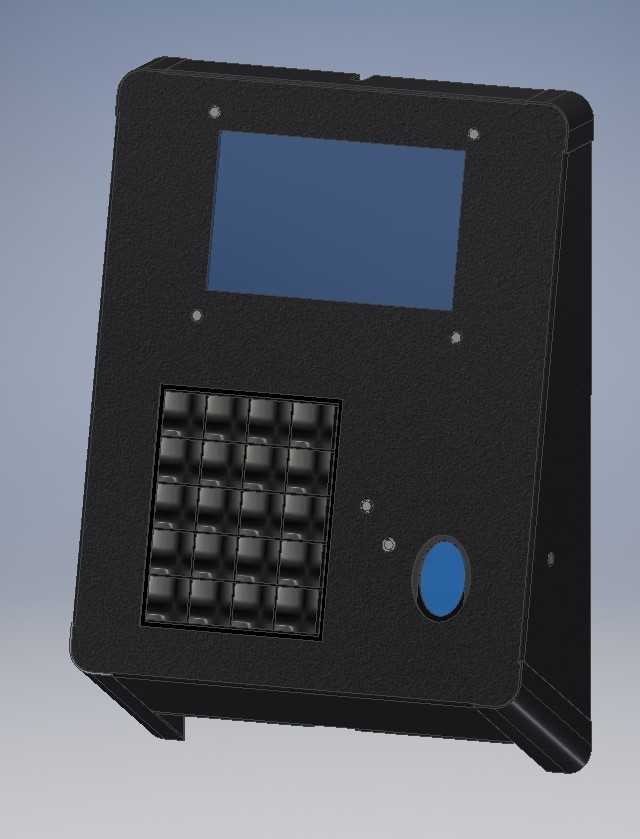

　　这款指纹识别终端的壳体结构，主要面向出入口身份核验、工位权限管控、涉密区域人员验证这类需要本地身份确认的场景做适配，日常使用中操作人员可直接通过面板完成指纹采集、信息输入与核验结果查看，不需要额外外接操作终端，整套结构的安装边界适配常规墙面挂装、台面嵌入式安装两种主流部署方式，壳体背部预留的安装孔位间距符合通用弱电设备的安装规范，不需要额外定制转接支架就能完成现场固定。从结构设计逻辑来看，整个壳体采用弯折钣金拼接的成型思路，面板区域做了下沉式的分区设计，上方的矩形安装位用来固定液晶显示屏，屏幕四周预留的均匀安装孔位，既可以通过压片固定屏幕模组，也能在屏幕和壳体之间加装密封胶条，提升户外部署时的防尘防水能力，避免粉尘、

　　溅水进入壳体内部损伤电路元件。屏幕下方的矩阵式按键区域，做了内凹的沉台设计，按键模组嵌入沉台后，按键表面和面板外表面基本齐平，既可以避免日常操作时按键边缘积灰，也能减少外力磕碰对按键造成的损伤，每个按键对应的开孔位置公差控制在合理范围，不会出现按键卡滞、按压不到位的问题。按键旁侧的圆形开孔是指纹采集模块的安装位，这个位置刚好对应大多数人右手操作时拇指的自然落点，操作人员站在设备前不需要刻意调整手部姿势，就能自然将拇指按在采集区域，符合人机交互的操作习惯，开孔边缘做了小弧度的倒角处理，不会在按压时刮蹭操作人员的手指。壳体的侧边做了小圆弧的弯折过渡，没有尖锐的直角棱边，既可以提升钣金成型后的结构强度，避免边角处受力变形，

　　也能避免安装维护时划伤操作人员。整个壳体的内部空间做了分层规划，靠近面板的区域用来固定显示屏、按键板、指纹采集模块这些交互组件，背部的空腔区域用来放置主控电路板、接线端子以及供电模块，不同组件之间预留了足够的走线空间，不会出现线束挤压、干涉的问题，壳体侧壁预留的穿线孔位置，刚好对应背部接线区域，现场布线时可以直接将线缆从穿线孔引入壳体内部完成接线，不需要额外在壳体上开孔。考虑到这类设备经常部署在人员流动较大的公共区域，壳体的外表面做了磨砂质感的处理，不容易残留指纹和划痕，日常清洁只需要用干布擦拭就能保持外观整洁，面板上的固定孔位都做了沉孔设计，固定螺丝安装后和面板表面齐平，不会出现凸起的螺丝头影响外观，

　　也能避免无关人员随意拧动螺丝拆卸设备。在安装适配性上，这款壳体的整体厚度控制在合理范围，挂装时不会突出墙面过多，避免过往人员磕碰，嵌入式安装时，壳体侧边预留的固定弹片孔位，可以快速将设备固定在台面的开孔内，不需要额外打螺丝固定，安装效率更高。结构设计时也充分考虑了后期维护的需求，整个壳体的面板和背部腔体采用可拆卸的连接方式，维护时只需要拧下背部的固定螺丝就能拆开设备，更换内部的组件或者排查线路故障，不需要将整个设备从安装位拆下来，能大幅降低现场维护的工作量。按键区域的矩阵布局适配常规的数字输入、功能按键排布，可根据实际使用需求配置不同功能的按键，不需要重新修改壳体的开孔结构，显示屏的安装位尺寸适配主流的工业级小尺寸液晶屏，替换不同显示参数的屏幕时也不需要调整壳体结构，具备不错的适配通用性。指纹模块的安装位预留了调节间隙，可以适配不同厚度的指纹采集模组，安装时可以通过调整固定垫片的厚度，让指纹采集面和面板表面保持齐平，保证指纹采集的识别率。
