NV200智能票据接收终端结构设计

　　在自助服务终端、金融自助设备、政务自助办理机这类需要纸质票据回收、核验的场景里，票据接收模块是直接对接用户操作、决定票据处理流程顺畅度的核心执行部件，NV200智能票据接收器就是针对这类高频票据交互场景开发的专用功能部件。从实际落地的场景来看，这类部件常被集成在银行自助回单柜、税务自助开票终端、停车场自助缴费机、影院自助取票机以及政务服务大厅的自助办事终端中，负责完成用户递交的纸质票据、凭证、回执单的自动吸入、识别、暂存或者传输动作，替代传统人工收取票据的环节，减少人工值守的工作量，同时避免人工收票时出现的漏收、错放、票据遗失等问题。

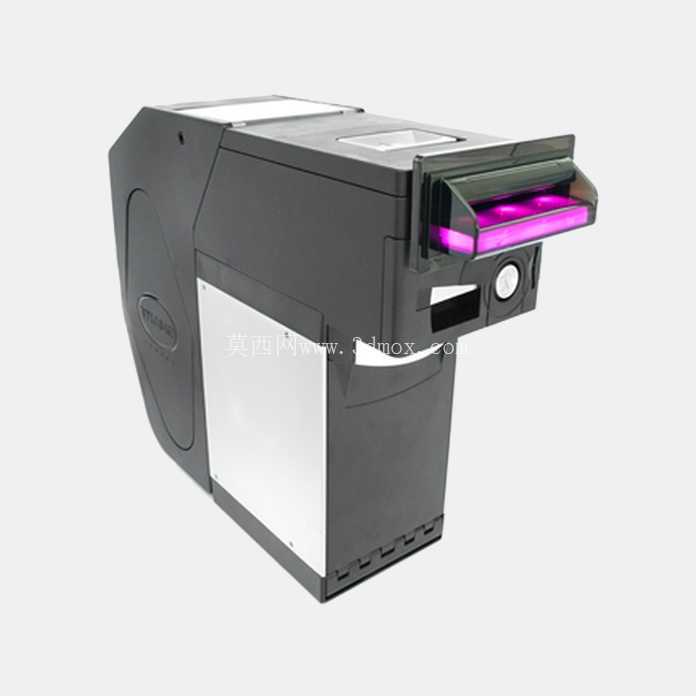

　　从功能特性上看，这款票据接收器在入票口位置设置了带紫光识别的检测模组，也就是模型上入票端可见的紫光灯区域，这个模组一方面可以检测票据是否到位，触发后续的吸入滚轮动作，另一方面可以对票据的防伪特征进行初步核验，过滤伪造、变造的无效票据，避免无效票据进入设备内部造成卡滞。设备的入票口做了向外延伸的导票唇边设计，唇边带有一定的倾斜角度，用户递交票据时不需要精准对准狭窄的入口，只要将票据放置在唇边区域，滚轮启动后就会顺着导斜面将票据平顺拉入设备内部，降低用户操作的门槛，减少因票据放置歪斜导致的卡票故障。设备侧面设置的圆形状态指示灯，可以直接通过不同的灯光颜色反馈设备当前的工作状态，比如待机状态、正在接收票据、票据识别异常、设备故障等状态，方便用户和运维人员快速判断设备运行情况，不需要拆解设备就可以完成初步的故障排查。

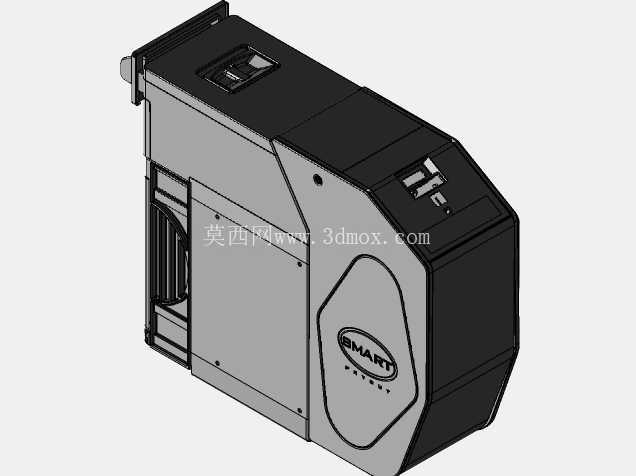

　　从结构设计的思路来看，这款设备采用了模块化的分体设计思路，主体的驱动、识别、传动部分集成在黑色的主机壳体内，侧面的银灰色面板是设备的安装定位面，安装时只需要将这个面板贴合在自助终端的设备内壁，通过面板上预留的安装孔位完成螺丝固定，再将入票口从终端面板的预留开孔处伸出，就可以完成整个模块的安装，不需要对终端内部的其他结构做额外的改造，适配不同厂商的自助终端柜体设计。传动部分采用了橡胶滚轮对压的结构，上下滚轮之间的间隙可以根据常用票据的厚度做微调，既可以保证足够的摩擦力拉动票据进入，又不会因为压力过大在票据表面留下压痕，损坏纸质凭证。设备内部的走纸通道做了顺滑的圆弧过渡，没有尖锐的折角，票据在通道内传输时不会出现边角弯折、卡纸的问题，通道内部还设置了多组光电传感器，实时检测票据在通道内的位置，一旦出现票据歪斜、传输卡滞的情况，会立刻停止滚轮转动并触发反向退纸动作，将票据退回入票口，提示用户重新放置，避免票据被扯坏或者卡死在设备内部。

　　从外形尺寸与安装边界来看，这款票据接收器的整体外形偏向方正的长方体结构，入票口突出主机本体的长度控制在合理范围内，不会因为突出过多占用自助终端面板的过多空间，也不会因为突出过短导致用户放置票据时容易滑落。主机部分的宽度和深度都做了紧凑化设计，适配自助终端内部有限的安装空间，设备底部预留了走线槽位，供电线、通讯线可以顺着槽位布置，不会和内部的其他走线产生干涉，也不会被设备本体挤压造成线路破损。设备的后部设置了票据出口，可以对接后续的票据暂存盒、盖章模块或者扫描模块，根据不同的使用场景扩展对应的功能，比如在自助开票终端中，票据被接收后可以传输到扫描模块完成票面信息采集，再传输到暂存盒统一收纳；在需要给票据盖章的场景中，走纸通道可以对接微型盖章模组，在票据传输过程中完成自动盖章动作，不需要额外增加其他传动结构。

　　在实际的选型适配过程中，结构设计人员需要重点核对入票口的突出高度和终端面板的开孔尺寸，保证入票口唇边和终端面板表面齐平，没有突出的台阶或者过大的缝隙，避免用户放置票据时被台阶刮到，或者杂物从缝隙掉入设备内部。同时要核对设备主体和终端内部其他部件的安装间隙，预留出至少10mm的散热空间，保证设备长时间连续运行时产生的热量可以及时散出，避免因为过热导致识别模组灵敏度下降、传动部件老化加速。走纸通道的对接精度也是安装时需要重点关注的部分，这款接收器的后部出口和后续功能模块的入口需要保证同轴度偏差在1mm以内，上下平面的高度差不超过0.5mm，否则票据在两个模块之间传输时很容易出现卡滞。针对不同厚度的票据，比如普通的热敏纸票据、铜版纸凭证、薄的A5单据，在调试时需要调整滚轮的压力参数，保证不同厚度的票据都可以平顺传输，不会出现打滑或者压痕过重的问题。
