ACR122U非接触式NFC智能读卡设备结构设计

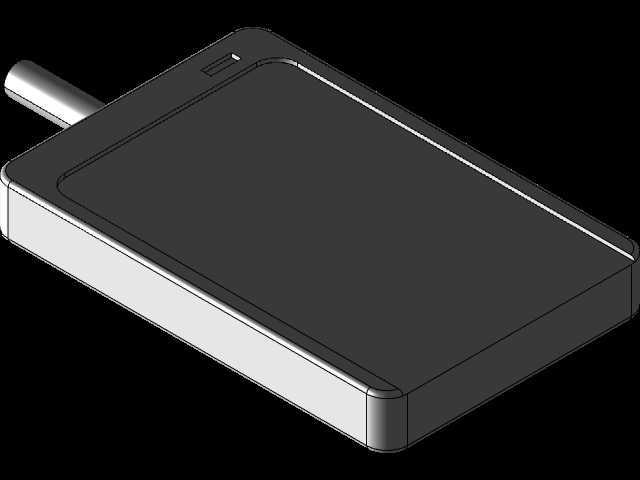

　　这款非接触式NFC读卡终端的三维结构设计，首先围绕桌面端高频使用场景做了边界约束，整体采用方正薄型壳体布局，壳体边缘做了R3圆角过渡，既避免注塑成型时的应力集中问题，也能减少日常使用中边角磕碰带来的壳体开裂风险，整机厚度控制在18mm以内，平放于桌面时不会占用过多垂直空间，适配收银台、门禁登记台、服务窗口等各类狭窄操作台面的摆放需求。设备正面居中位置设置环形NFC标识区域，该区域对应内部射频天线的安装位，设计时特意将天线区域与壳体内部主控板做了2mm的间距预留，避免板载金属元件对射频信号产生屏蔽干扰，天线外圈的环形装饰条采用丝印工艺，既起到操作区域指示作用，也不会额外增加壳体的装配层级。

　　设备顶部引出USB通讯线缆，出线位置做了锥形应力释放结构，线缆根部与壳体衔接处做了软胶包胶处理，可承受日常使用中上千次的弯折拉扯，避免线缆根部断线导致的设备失效，出线方向垂直于壳体顶面，摆放时线缆不会贴附桌面产生多余弯折，也不会干扰正面的卡片操作区域。壳体采用上下盖扣合的装配结构，上下盖的止口配合间隙控制在0.15mm，既保证装配后的接缝均匀美观，也能满足日常使用的防尘要求，内部设置了4根对称的螺丝柱，用于固定主控PCB板，PCB板与下盖之间预留1mm的间隙，避免板底焊点直接接触壳体内壁造成短路，同时在PCB板对应射频芯片的位置设置了定位凸台，保证芯片与天线的相对位置精度，确保射频信号的读写稳定性。

　　从实际功能落地来看，该设备主要面向13.56MHz频段的非接触式智能卡读写场景，可覆盖门禁卡发卡、会员身份识别、小额支付终端读卡、NFC标签读写等多类应用，设计时在壳体侧面预留了状态指示灯的透光孔，指示灯采用内藏式导光结构，光线从导光柱均匀透出，不会产生刺眼的直射光，设备读卡时的状态反馈清晰，操作人员无需凑近即可判断读卡是否成功。在安装与使用边界上，设备底部四个角位置设置了圆形防滑胶垫粘贴位，胶垫厚度1mm，粘贴后设备平放于光滑桌面时的静摩擦系数可达0.6以上，正常插拔卡片操作时设备不会产生滑移，无需额外固定即可稳定使用；整机的读卡感应区域控制在正面中心直径50mm的范围内，卡片放置在该区域内即可完成稳定读写，超出范围后信号强度会快速衰减，避免相邻卡片的误读问题。

　　结构设计过程中，针对注塑成型的工艺性做了充分优化，壳体壁厚均匀控制在2mm，所有筋位厚度不超过壁厚的0.6倍，避免成型时出现缩痕、翘曲等缺陷，上下盖的扣位沿壳体四周均匀分布，每侧设置3个卡扣，装配时无需额外打胶即可实现牢固扣合，后期维修拆解也不会损伤壳体结构。考虑到桌面设备的长期使用磨损问题，正面的标识区域采用凹印后填漆的工艺，而非表面丝印，长期擦拭、卡片摩擦也不会出现标识脱落的问题，壳体表面采用细晒纹处理，既可以减少日常使用中的指纹残留，也能掩盖轻微的划痕，保持设备外观的整洁度。内部走线空间做了合理规划，USB线缆的焊盘位置设置了线卡结构，线缆焊接完成后卡入线卡即可固定，避免拉扯线缆时将焊盘扯脱，主控板上的元件布局全部避开上下盖的止口与螺丝柱位置，装配时不会出现元件干涉的问题，整体装配流程简单，适合批量生产组装。
