嵌入式读卡器接口结构三维设计

　　日常做消费电子配套结构设计时，这类嵌入式读卡器的接口结构是很常见的设计项，很多人觉得这类小配件结构简单，真到落地的时候才会发现插接容错、安装定位、插拔寿命这些细节全是要抠的硬指标。先从实际应用场景说，这类结构大多用在工业控制终端、桌面读卡设备、自助服务终端的内嵌读卡模块上，不是那种外露的便携读卡器，是要嵌进设备面板里的固定结构，所以安装边界的尺寸卡得特别死，面板开孔的公差、插接方向的导向、插卡到位的反馈，全要在结构设计阶段考虑到位。

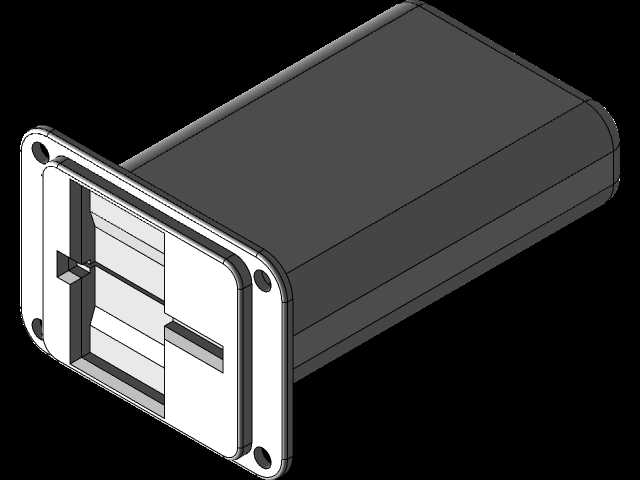

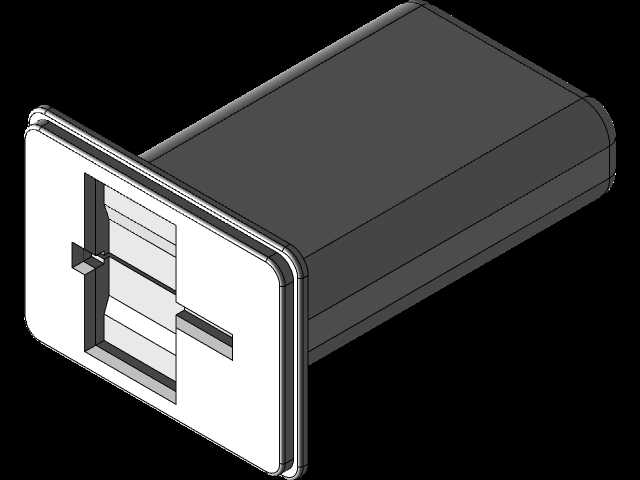

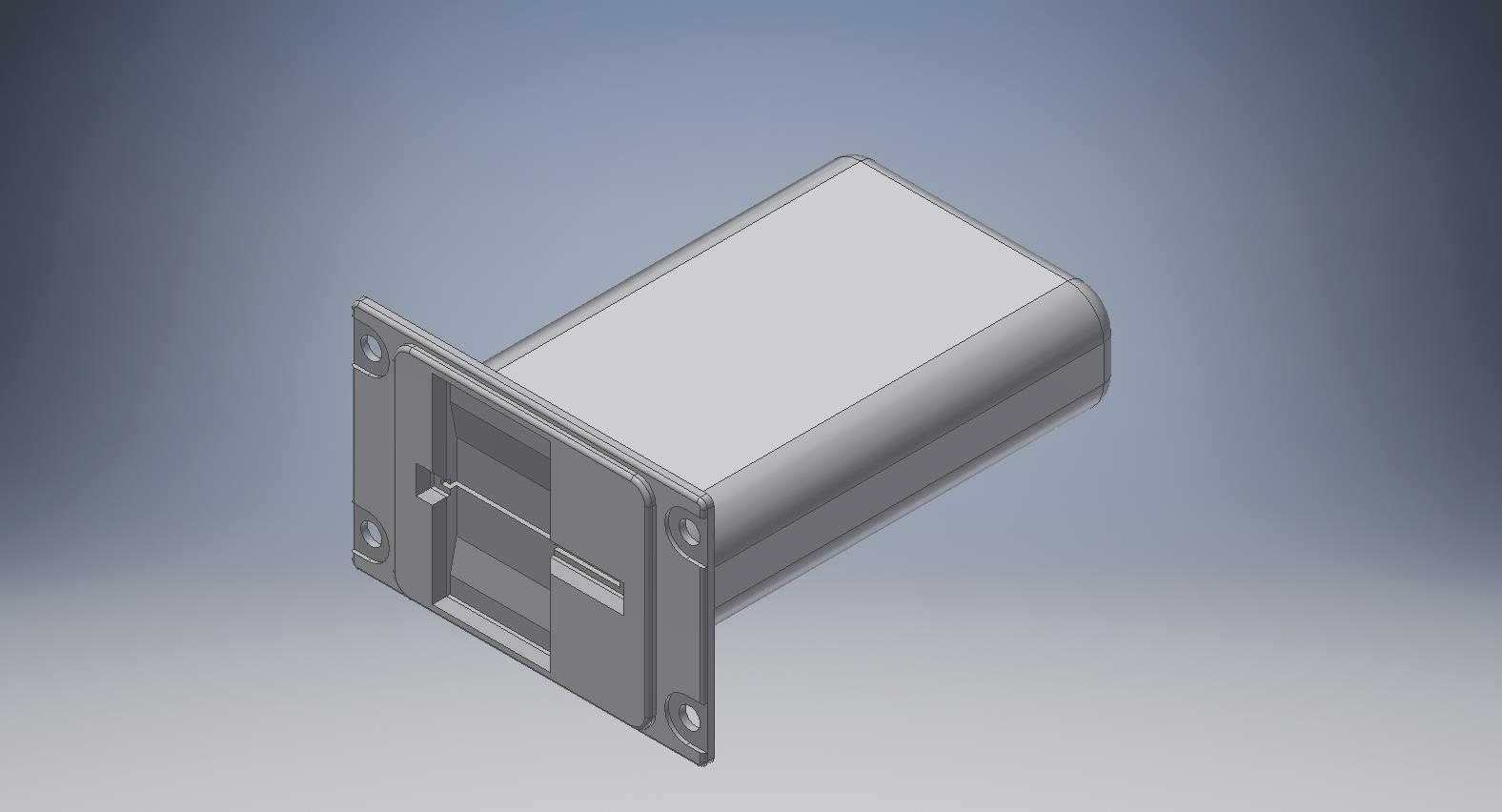

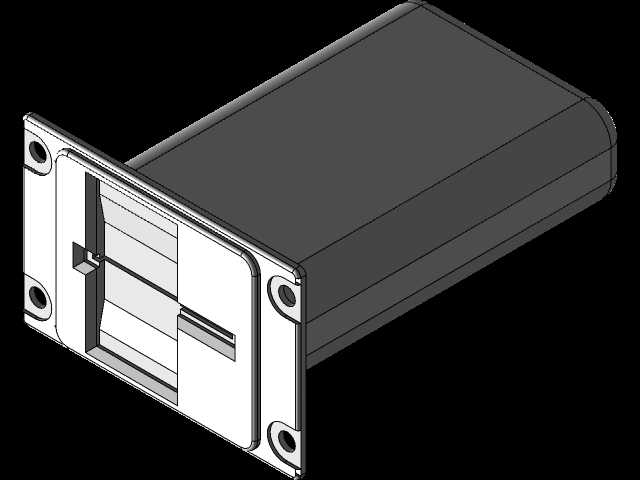

　　先说外形和安装边界的设计逻辑，外露的插接端做了带圆角的矩形轮廓，不是尖锐直角，一方面是装配的时候不会刮伤安装面板的涂层，另一方面用户插卡的时候哪怕有轻微的角度偏差，圆角也能起到导向作用，不会直接把卡或者接口壳体撞变形。后端的容纳腔体做了等截面的长方体结构，壁厚控制在均匀的1.2mm，这个厚度是兼顾结构强度和内部空间利用率选的，太薄的话插拔次数多了壳体容易开裂，太厚的话会挤占内部PCB板和触点组件的安装空间，毕竟这类读卡器内部要放读卡芯片、金属弹片触点、ESD防护元件，每一寸空间都要算清楚。安装的时候，前端的法兰边是贴在设备面板内侧的，法兰边比后端腔体单边宽出2mm，刚好卡在面板开孔的台阶上，不需要额外打胶，靠侧边的卡扣就能固定在面板上，装配效率比螺丝固定高很多，后期维护拆换也方便。

　　再讲功能特性对应的结构设计，插卡口的内部做了两级导向槽，最外侧的槽宽比标准卡的厚度大0.3mm，是第一级导向，用户插卡的时候哪怕歪个15度左右，也能顺着槽滑进去，不会卡在外边；往里第二级槽的宽度只比卡厚大0.1mm，这一级是定位用的，保证卡片插到底的时候，金属触点刚好和内部的弹片对齐，不会出现触点偏移读不到卡的情况。槽内还做了一个不对称的防呆凸筋，位置刚好对应卡片的缺角方向，反插的话卡片会被凸筋挡住，根本插不进去，从结构上避免反插损坏触点的问题。插卡到位的位置做了一个弹性卡扣的卡位，卡片插到底的时候会有轻微的“咔哒”反馈，用户不用靠猜就知道卡插到位了，这个卡扣的弹力做了反复调试，按一下卡片就能弹出来，拔卡的时候不需要用蛮力拽，能大幅提升内部弹片的使用寿命。

　　设计思路上，整个结构优先考虑的是长期使用的可靠性，毕竟这类内嵌在设备里的读卡器，不像外接配件坏了随便换，往往要和设备同寿命，插拔寿命要求至少在万次以上。所以所有和卡片接触的棱边全做了0.2mm的圆角倒边，不会刮伤卡片表面的印刷层，也不会因为长期摩擦产生塑料碎屑掉在触点位置导致接触不良。内部容纳腔体的侧壁做了两条纵向的加强筋，既可以给内部的PCB板做导向定位，装配的时候PCB顺着筋滑进去就能对准安装柱，不用反复调整位置，又能提升整个壳体的抗形变能力，哪怕设备在运输过程中受到挤压，腔体也不会轻易变形挤压内部元件。另外，腔体尾部留了出线的缺口，刚好能过FPC排线，缺口位置做了圆角处理，不会割伤排线的绝缘层，排线接好之后可以顺着腔体方向走，不会在内部弯折产生应力。

　　很多新手做这类结构的时候容易忽略插接的同轴度问题，要是前后导向槽的同轴度偏差超过0.1mm，卡片插进去就会发涩，插拔几次就会磨下塑料碎屑，所以建模的时候整个插接通道的中心线要完全重合，所有导向面的拔模角度控制在0.5度以内，既方便注塑脱模，又不会出现前松后紧或者前紧后松的问题。还有法兰边和安装面板接触的面，做了一圈0.3mm高的密封筋，装配的时候密封筋压在面板的内侧，能挡住日常使用中溅进去的水和灰尘，提升设备在复杂环境下的适应性，毕竟很多自助终端是放在户外或者半户外场景的，防尘防水的基础要求还是要满足。整个结构没有多余的复杂曲面，全是规则的拉伸和切除特征，注塑的时候模具结构简单，量产的时候良率高，单件成本也能控制住，对于这类大批量使用的通用配件来说，加工工艺性和结构可靠性是同等重要的设计指标。
