六缸径向发动机结构设计展示

　　在航空早期动力、小型固定式动力机组以及教学演示场景中，径向发动机凭借紧凑的径向布局、优异的风冷散热效率，曾占据非常重要的应用位置，这款六缸径向发动机的三维结构设计，完整还原了该类动力装置的全部核心零件与运动逻辑，可直接用于结构原理验证、运动仿真分析以及教学演示场景。从实际用途来看，这类六缸径向发动机既可以作为小型通航飞行器的动力源参考，也能拆解为独立组件用于机械原理课程的结构认知，还能为同类型多缸径向排布动力装置的设计提供结构参考，帮助设计人员快速理解径向动力的布局逻辑与运动传递路径。

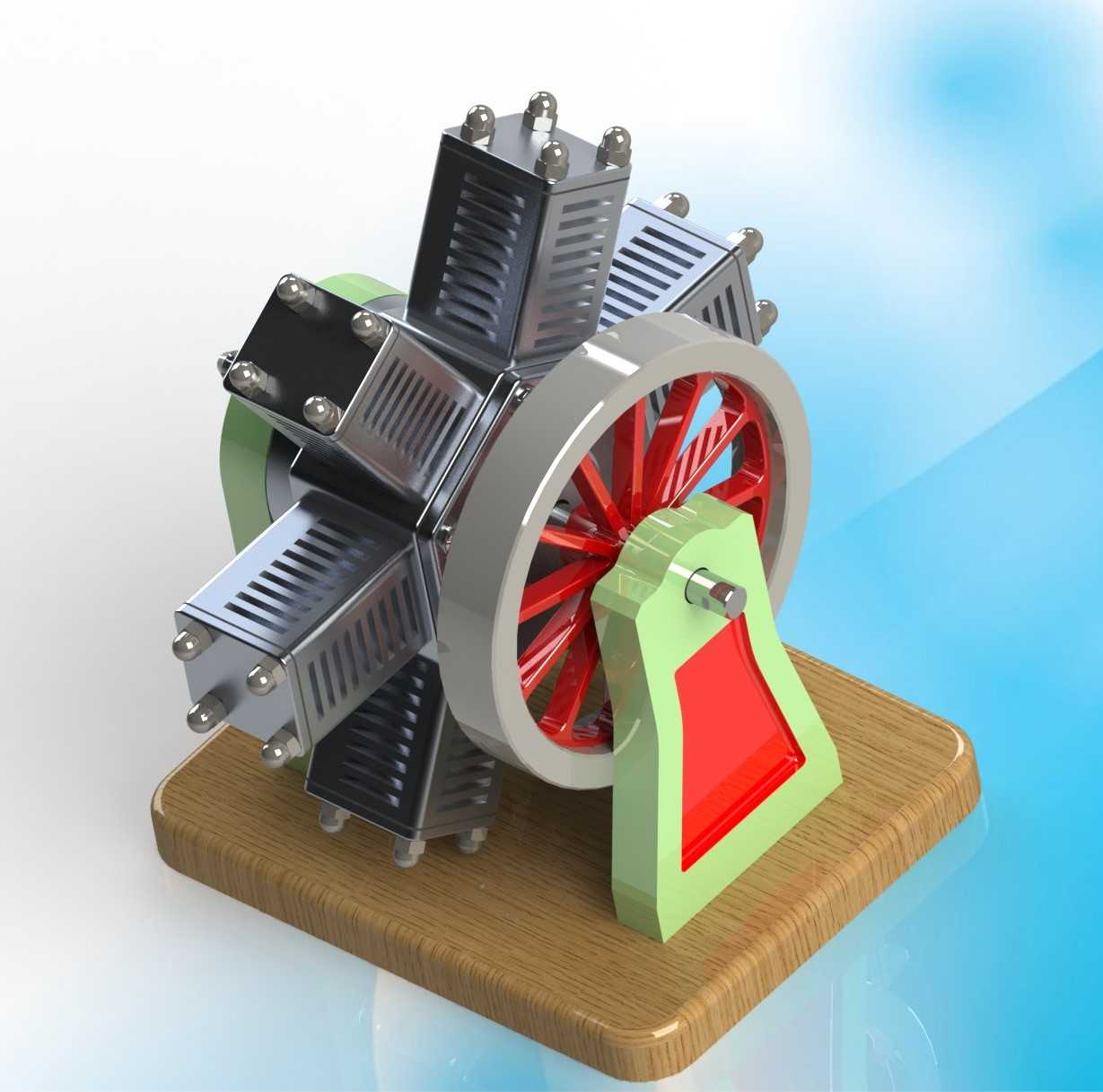

　　从功能特性上看，该结构完整覆盖了径向发动机的核心功能模块：六个气缸以输出轴为中心呈星型均匀径向排布，每个气缸独立配置活塞、连杆组件，所有连杆共同铰接在中心曲柄的曲柄销上，当活塞在气缸内完成往复运动时，可通过连杆将直线运动转化为曲柄的旋转运动，最终通过前端的带轮结构实现动力输出。这种布局的核心优势在于所有气缸环绕中心轴布置，整体轴向尺寸远小于同排量的直列多缸发动机，同时每个气缸的外侧都直接暴露在流经的气流中，不需要复杂的水冷管路结构，仅依靠散热鳍片就能实现足够的散热效果，非常适合对重量、结构复杂度要求严苛的应用场景。

　　在设计思路的还原上，该模型严格遵循径向发动机的实际工程逻辑：首先确定中心曲柄的旋转中心作为整个结构的基准，六个气缸以60度夹角均匀分布在中心轴的径向平面上，每个气缸的中心线都交汇于曲柄销的运动轨迹中心，保证连杆在运动过程中不会出现卡滞或受力角度异常的问题。气缸本体外侧设计有密集的散热鳍片结构，鳍片的厚度、间距都参考实际风冷发动机的设计参数，既保证足够的散热面积，也不会因为鳍片过密导致气流阻力过大。前端的带轮采用辐条式结构，在保证结构强度的前提下尽可能降低旋转部件的重量，减少转动惯量带来的动力损耗。底部的安装支架采用L型支撑结构，支架与发动机本体的连接位置设置在曲轴箱的受力支撑点上，避免安装应力传递到气缸等薄壁部件上，底座采用木质安装板的形式，既可以作为演示场景的固定基座，也能通过安装板上的预留孔位实现与测试台架的快速固定。

　　从外形尺寸与安装边界来看，整个结构的最大外轮廓由六个径向伸出的气缸决定，整体呈正六边形的外轮廓，安装时需要预留足够的径向空间保证气缸散热鳍片周围的空气流通，不能有其他部件紧贴气缸外壁，否则会大幅降低散热效率。轴向方向的尺寸从带轮前端面到安装支架后端面的距离远小于径向尺寸，安装时的固定孔位全部集中在底部的安装支架上，不需要在气缸或曲轴箱上额外设置安装点，避免破坏动力核心部件的结构强度。运动仿真层面，该模型完整保留了所有运动副的约束关系：活塞与气缸壁的移动副、连杆与活塞销的转动副、连杆与曲柄销的转动副、曲柄与曲轴箱支撑的转动副都按照实际装配关系设置，可直接用于运动学分析，验证不同曲柄角度下各活塞的运动位置、连杆的受力角度，排查运动过程中是否存在零件干涉问题。另外，每个气缸的顶部都设置了气门与火花塞的安装结构，虽然是原理展示模型，但完整还原了配气机构与点火部件的安装位置，可进一步拓展用于进排气过程、点火时序的仿真分析，对于学习多缸发动机的点火顺序、配气相位设计也有很高的参考价值。在细节设计上，所有零件的连接位置都设置了符合工程规范的圆角、倒角结构，气缸与曲轴箱的连接面、活塞与气缸的配合面都保留了正确的配合公差参考，装配关系完全符合实际发动机的装配流程，可直接作为拆解装配教学的虚拟载体，帮助从业者快速掌握径向发动机的装配顺序与零件配合逻辑。
