星型排布活塞连杆航空动力核心结构

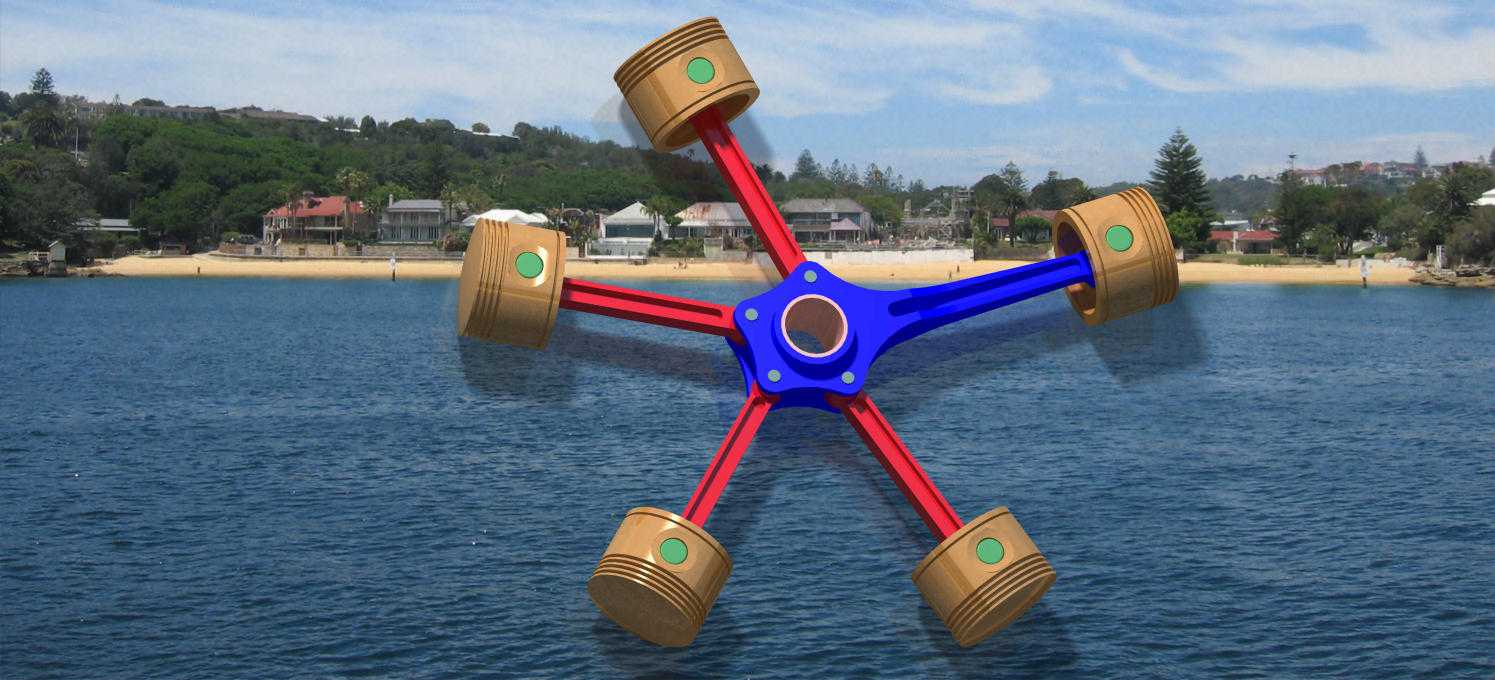

　　在通航小型飞行器、早期螺旋桨战机的动力选型中，径向布局的动力核心凭借结构紧凑、单排输出扭矩大、风冷散热效率高的特性，曾占据航空动力领域的核心应用位置，即便在当下的轻型运动飞机、航空爱好者自制飞行器、部分小型通航作业机型中，这类结构的动力单元仍有稳定的应用场景。这套径向排布的活塞连杆动力结构，围绕中心星形曲柄座完成整周均布的五组活塞连杆组件装配，整组结构没有冗余的外置支撑构件，所有运动副的受力路径均沿径向直接传递至中心曲柄，相比直列、V型排布的同排量动力结构，径向布局的曲轴轴向长度可缩短40%以上，整机组装后迎风面的散热气流可直接扫过每一组活塞缸体外壁，不需要额外设计复杂的冷却水道与散热管路，尤其适配低速螺旋桨驱动的风冷工况。

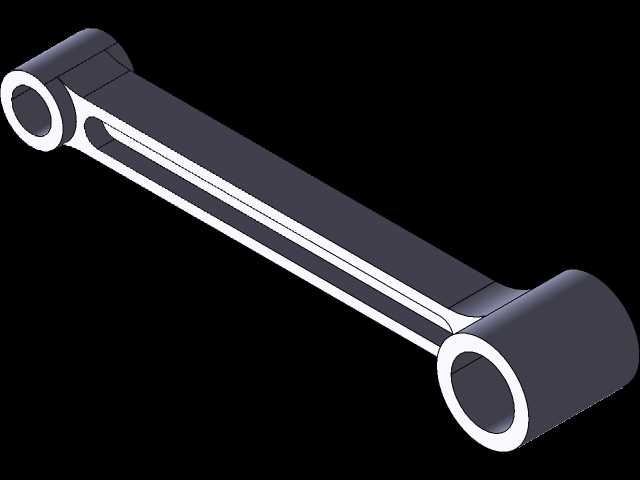

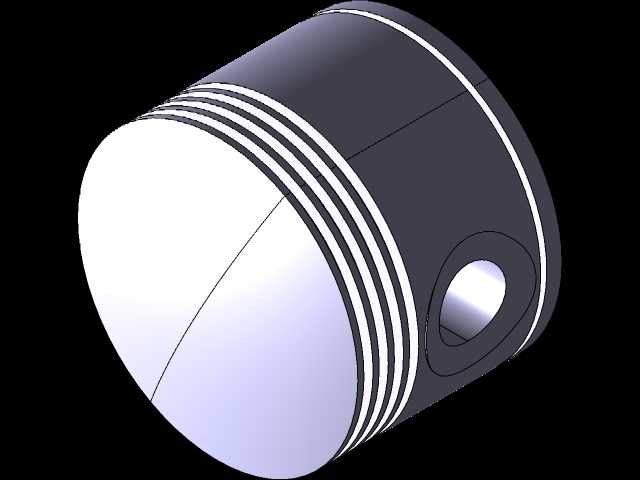

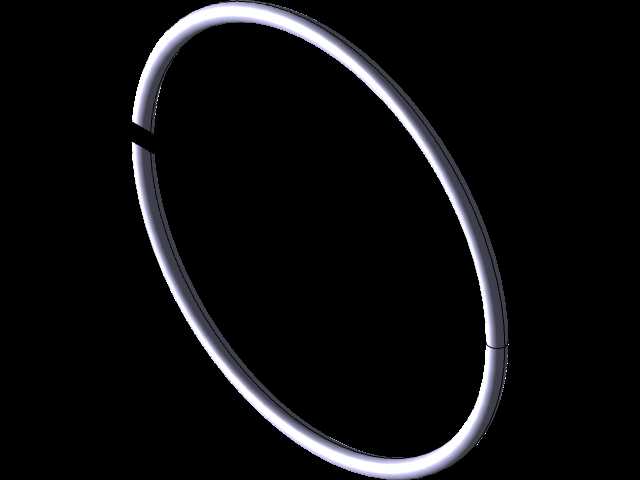

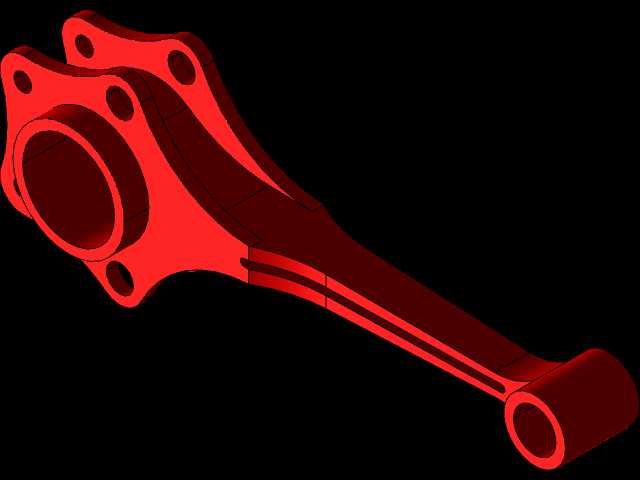

　　从实际功能实现逻辑来看，这套结构的核心作用是将五组活塞的往复直线运动，通过连杆的铰接传递，转化为中心曲柄的旋转扭矩输出，每一组活塞组件都包含带环槽的活塞本体、活塞销、连杆大头与小头铰接结构，活塞环槽的位置预留了气环与油环的安装空间，可保证缸内工作时的密封性能，避免做功行程的燃气下窜。设计过程中优先考虑了运动干涉的规避：五组连杆沿中心曲柄座的周向呈72度均布，每根连杆的摆动平面均通过曲柄旋转中心，在活塞往复运动的全行程内，相邻连杆之间的最小间隙预留了足够的运动余量，不会在高速摆动时发生碰擦；活塞销的安装位置与活塞重心重合，可降低活塞往复运动时的敲缸倾向，减少工作过程中的振动与异常磨损。从安装边界来看，

　　整组结构的最大外轮廓由五组活塞处于上止点时的外圆尺寸决定，中心曲柄座的中心孔为动力输出轴的安装位，孔内预留了键槽结构，可通过平键完成与输出轴的周向固定，保证扭矩传递的可靠性；所有连杆与曲柄座、连杆与活塞的铰接位置均设计了润滑通道的预留空间，可接入压力润滑管路，为高速运动的铰接副提供持续润滑，降低运动副的磨损速率。不同于多排径向结构的复杂设计，这套单排五缸的径向结构装配逻辑清晰，所有活塞组件的结构尺寸完全一致，具备良好的互换性，后期维护时可直接替换同规格的活塞连杆组件，不需要针对单组构件做单独的匹配调整；中心星形曲柄座的辐条采用等强度设计，在保证辐条自身结构刚度、承受连杆传递的交变冲击载荷的前提下，尽可能去除了非受力区域的多余材料，

　　降低了整个动力核心的转动惯量，让动力输出的响应速度更快。在实际装机适配时，这套结构的径向尺寸可匹配对应排量的气缸体排布，气缸沿径向安装后，活塞可直接装入缸筒内，不需要额外调整连杆的铰接角度，整机组装的工序相比直列结构更简洁，同时因为所有气缸都暴露在迎风气流中，持续飞行时的散热稳定性更优，不会出现后排气缸散热不足导致的热负荷不均问题。从受力传递路径来看，做功行程中活塞承受的燃气推力沿连杆直接传递至中心曲柄，多组活塞交替做功时，曲柄受到的径向力可通过周向均布的连杆实现部分抵消，降低了输出轴主轴承的径向载荷，可延长主轴承的使用寿命，减少动力核心的维护频次。这套结构的设计完全贴合航空动力的实际使用需求，没有多余的装饰性结构，每一处几何特征都服务于运动实现、载荷传递、装配维护的实际工程需求，对于理解径向动力结构的运动原理、开展小型航空动力的结构设计、教学演示动力传递逻辑都有明确的参考价值。
