空气活塞气缸总成结构设计

　　在轻工装配、小型工件冲压、自动化送料工位的气动执行场景里，这类空气活塞气缸总成是把压缩空气压力能转化为直线往复机械动作的核心执行单元，和常规直行程气缸不同的是，这套总成集成了曲柄滑块转换结构，能把活塞的直线运动转化为执行端的规律往复动作，适配需要固定行程、恒定输出力的周期性作业工位。从实际落地的工况来看，这类总成常被用在小型台式冲压设备、线材裁切工位、小件压装夹具的动力端，相比纯电机驱动的执行结构，气动驱动的响应速度更快，过载时只会出现压力不足不会出现硬过载烧损部件的问题，在频繁启停的工位上维护成本更低。

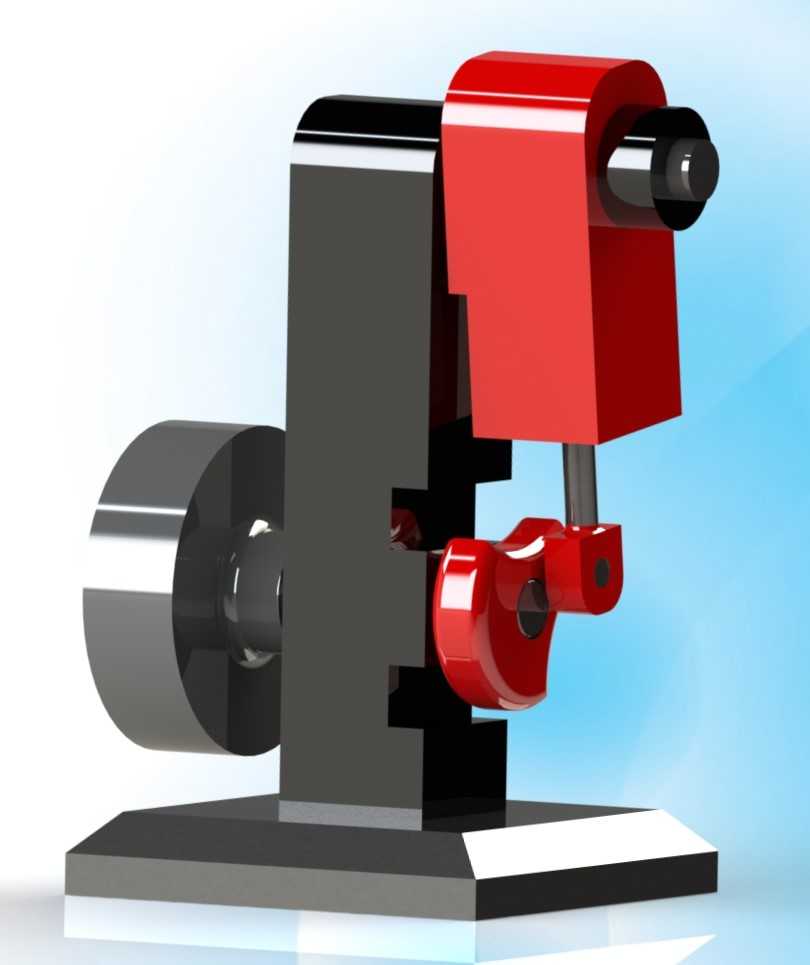

　　整套结构的设计逻辑围绕动力转换的顺畅性展开，核心的活塞组件采用同轴度公差控制在0.02mm以内的圆柱配合面，缸体内壁做珩磨处理保证活塞往复运动时的密封性能，减少压缩空气的内泄损耗。和活塞连杆直接连接的曲柄部件，偏心距严格匹配设计行程，曲柄转轴处采用含油轴承配合，既保证转动时的阻尼均匀，也能在长期往复运动中减少磨损量，避免行程出现偏差。外部的立式支撑机架采用一体化的铸铁式结构设计，底部的安装底板预留了四个对称的安装孔位，安装边界的孔距按照通用台式设备的安装基准设置，不需要额外做转接板就能直接固定在设备工作台面上，安装时只要保证底板和工作台面的平面度公差在0.05mm以内，就能避免运行时出现附加的侧向力矩，延长密封件的使用寿命。

　　从结构细节来看，活塞的密封件采用阶梯式密封结构，在0.4-0.8MPa的常规工厂压缩空气压力区间内，能保证稳定的输出力，不会因为压力波动出现动作卡顿。侧面的动力输入连接端采用标准的轴径配合尺寸，能直接和外部的飞轮或者传动轮连接，适配不同的动力输入方式，不管是单独作为气动执行单元使用，还是搭配机械传动结构组成复合动力单元，都能直接匹配安装。执行端的活塞杆输出位置做了硬化处理，表面硬度达到HRC45以上，避免长期和工件或者夹具接触出现磨损凹痕，影响动作精度。

　　设计过程中特意对运动部件的干涉做了全行程校验，从活塞的上止点到下止点，曲柄转动全周期内，连杆和机架内壁、活塞和缸体端盖之间都预留了足够的安全间隙，不会出现运动卡滞的问题。整体的外形尺寸按照小型台式设备的空间要求设计，总高度控制在常规设备安装的预留空间范围内，横向宽度不会占用过多的工作台安装位置，在多工位并排布置的装配线上，能有效压缩工位间距，提升生产线的空间利用率。气路接口的位置设置在缸体的侧上方，和工厂常规的气动管路走向匹配，安装气管时不会和周边的传动部件产生干涉，日常维护时更换密封件或者调整行程，只需要拆开端盖就能操作，不需要把整个总成从设备上拆卸下来，大幅降低了现场维护的时间成本。

　　在实际选型适配时，这套结构的输出力能满足1kN以内的压装、裁切作业需求，动作频率可以达到每分钟60次往复，完全适配轻工生产线上的大部分周期性作业工位，相比采购标准气缸再自行设计传动转换结构，这套集成式的总成能减少设计人员的重复建模工作量，直接调取模型就能完成整体设备的布局设计，也能提前做运动仿真校验，避免自行设计传动结构时出现的干涉、行程不匹配等问题。
