直列四缸发动机半剖结构展示模型

项目分类:发动机 发布时间:2021-12-10 ID:453909
  • 直列四缸发动机半剖结构展示模型

  在动力机械的结构设计与教学演示场景中,半剖结构的发动机模型是拆解内燃机核心工作逻辑的核心载体,不同于整机外观模型仅能展示外部轮廓,这类半剖模型直接将气缸内部、曲柄连杆机构的配合关系完整暴露,既可以用于职业院校内燃机原理课程的具象化教学,也能作为动力设备研发阶段的结构验证参考,帮助设计人员快速梳理配气、曲柄连杆两大核心机构的运动干涉风险。

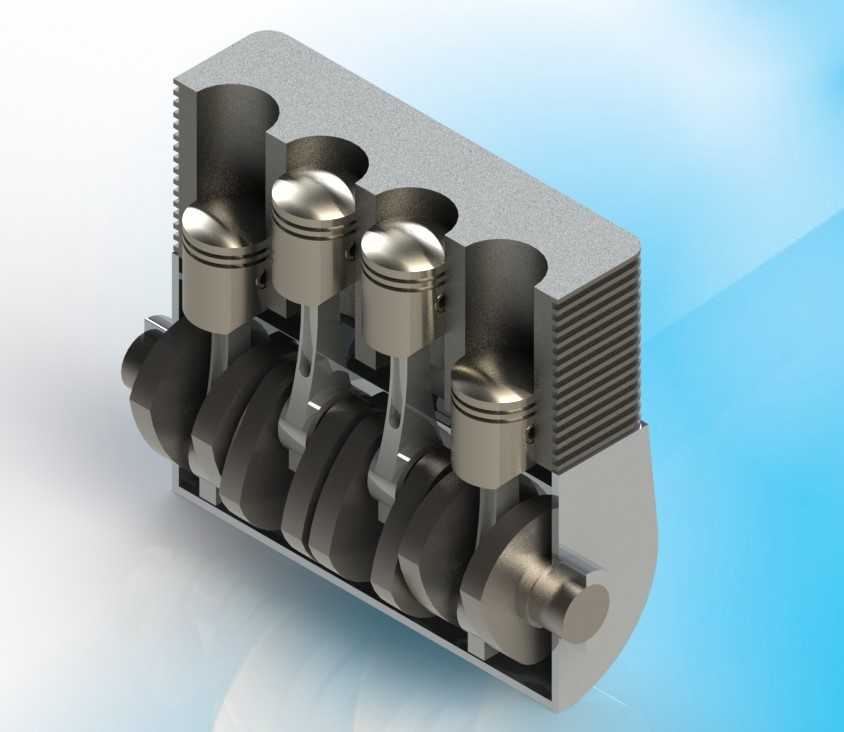

  从实际功能特性来看,该模型完整还原了直列四缸发动机的核心运动副配合关系,四个气缸沿缸体直列排布,每个气缸内对应配置活塞组件,活塞通过活塞销与连杆小头铰接,连杆大头则与曲轴的连杆轴颈配合,当活塞在气缸内做往复直线运动时,连杆会将直线运动转化为曲轴的旋转运动,整套运动逻辑完全复刻真实四冲程内燃机的做功传递路径,半剖的处理方式让观察者无需拆解实体设备,就能直接观察到曲轴平衡块、连杆轴颈、活塞环槽等内部结构的位置关系,避免了实体拆解过程中对精密配合面的损伤。

  设计这类半剖模型时,首先要确定剖切面的位置,通常会沿曲轴轴线与气缸轴线共同构成的平面做纵向剖切,刚好能完整展示四个活塞的上下止点位置差,以及曲轴各曲拐的180度相位排布——直列四缸发动机的做功间隔角为180度,曲拐的对称排布能保证曲轴运转时的一阶、二阶惯性力平衡,这一点在模型的曲轴结构上有明确体现,四个连杆轴颈两两对称分布在曲轴主轴颈的两侧,平衡块的配重位置刚好对应活塞往复运动的惯性力方向,能直观展示发动机运转平顺性的结构设计逻辑。缸体部分的剖切保留了外侧的散热鳍片结构,这是风冷发动机缸体的典型特征,鳍片的排布密度、高度都经过对应比例缩放,还原了风冷缸体通过增大散热面积带走燃烧室热量的设计思路,同时缸体的气缸壁厚度、曲轴箱的加强筋结构都按真实设计比例还原,能清晰看到曲轴主轴承座的安装位置、缸体上的螺栓过孔分布,这些细节都是真实发动机缸体设计中需要重点校核的安装边界。

  从安装边界与尺寸配合来看,模型中各运动副的配合间隙都做了可视化处理,活塞与气缸壁之间的间隙、连杆大头与连杆轴颈的配合间隙、曲轴主轴颈与主轴承座的配合间隙都按真实装配公差比例呈现,能帮助设计人员直观理解内燃机装配中的公差配合要求;活塞上的活塞环槽位置、活塞销的安装孔位都清晰可见,对应真实活塞的气环、油环安装位置,能展示活塞组件如何实现气缸密封、机油刮除的功能。曲轴的输出端结构也做了完整还原,对应真实发动机与飞轮、离合器连接的安装法兰位置,能明确动力输出的接口边界,而连杆的杆身截面采用了真实的工字型设计,这是为了在保证连杆结构强度的前提下尽可能降低往复运动质量,减少惯性力对曲轴的冲击,这类细节的还原能让模型不仅具备展示功能,更能作为结构设计的参考样例。

  在实际的工程应用中,这类半剖模型常被用于新员工的结构认知培训,刚接触动力总成设计的人员可以通过模型快速建立发动机内部结构的空间认知,不需要面对复杂的二维工程图纸反复推演空间位置;同时在做发动机改型设计时,也可以借助这类模型快速验证结构调整的可行性,比如调整活塞行程时,能直观观察活塞在上止点时是否会与气门室发生碰撞,调整曲拐配重时是否会与曲轴箱内壁发生运动干涉,大幅减少前期设计的验证成本。不同于整机模型的封闭性,半剖结构的设计核心是在保留整体结构完整性的前提下,最大化展示内部的运动配合关系,剖切边缘的处理也做了平滑过渡,不会破坏缸体、曲轴箱的整体结构观感,同时每个零件的独立结构都完整保留,能单独拆解展示活塞、连杆、曲轴各自的结构特征,比如活塞顶部的燃烧室凹坑形状、连杆大头的剖分面结构、曲轴的油道开孔位置,这些细节都是内燃机设计中直接影响动力效率、润滑效果的核心结构点。
