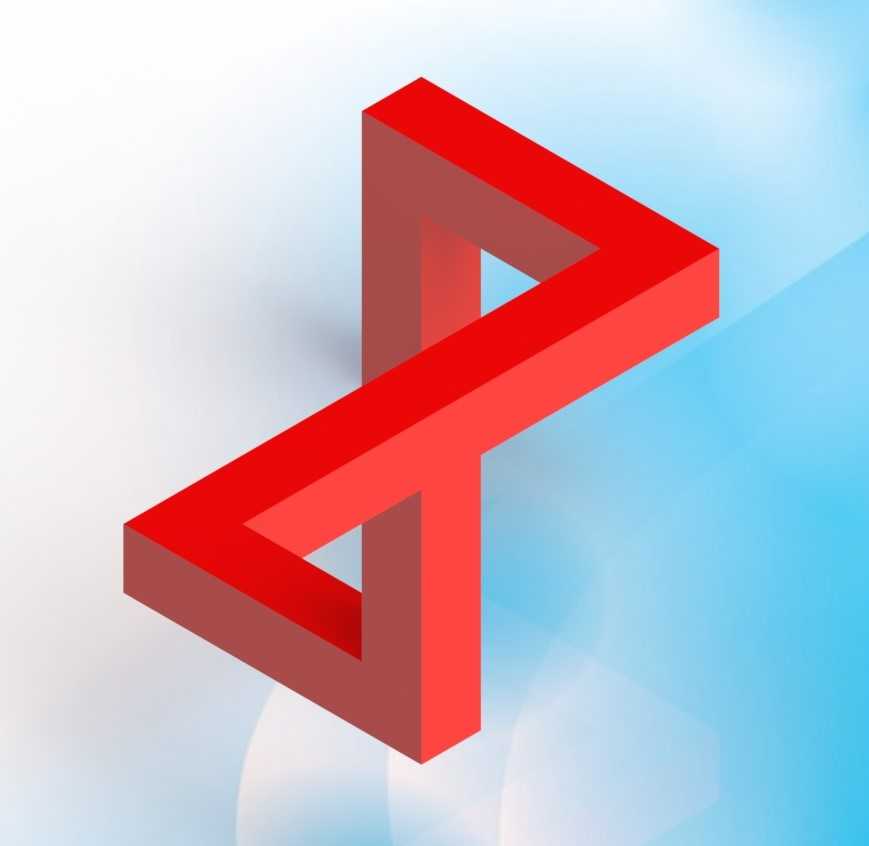

等轴测视角视错觉矛盾几何结构造型

　　这类矛盾几何结构的三维建模，常被应用在工业设计的创意验证、机械制图的空间思维训练、科普展项的交互演示场景中，很多工程类院校的制图课程会引入这类结构作为空间想象能力的训练载体，帮助刚接触三维建模的从业者快速建立等轴测视图下的空间投影认知，也有不少工业产品的外观创意设计会借鉴这类视错觉结构的视觉特点，打造具备记忆点的产品外观特征。从实际建模逻辑来看，这类结构的核心设计思路是利用等轴测视图的投影特性，在特定视角下让不同空间层级的棱边完成视觉上的衔接，脱离这个固定观测视角之后，结构本身是存在空间错位的，并不会形成真实的闭合连通结构，建模过程中需要反复调整各段拉伸实体的空间位置，确保在目标等轴测视角下，相邻棱边的投影完全重合，

　　同时要控制各段实体的截面尺寸保持一致，避免在目标视角下出现棱边宽度不一致的穿帮问题。从结构尺寸边界来看，这类几何造型没有统一的固定安装尺寸，通常根据应用场景的展示需求调整整体外轮廓大小，如果是用于教学演示的实体3D打印件，整体外轮廓一般控制在100mm到200mm的立方空间内，截面边长多设置为15mm到20mm，既能够保证手持观测的手感，也不会因为结构过细导致打印过程中出现断裂问题；如果是用于展会大型展项的结构，整体外轮廓可以放大到数米级别，这时候需要在结构内部增加支撑骨架，避免大尺寸下的结构变形，同时要严格校准观测点的位置，确保观众站在预设观测位时，能够看到完整的矛盾几何视觉效果，偏离观测位之后就能看到结构的错位设计，

　　形成更强的视觉冲击力。在实际建模过程中，很多新手容易出现的问题是直接在单一草绘平面绘制闭合轮廓进行拉伸，这样得到的实体是真实连通的，无法形成视错觉效果，正确的建模逻辑是将结构拆分为多段独立的拉伸实体，每一段实体分别放置在不同的空间深度层级，通过调整各段的前后位置，让它们在等轴测视角下的投影刚好拼接成看似连续闭合的三角形结构，同时要注意各段实体之间不能出现真实的布尔合并，否则就会破坏空间错位的效果。这类结构除了教学和展陈用途之外，也常被用作创意文创产品的设计原型，比如摆件、文创书签、创意装饰挂件的结构设计，在工业设计领域，这类视错觉结构的建模训练也能帮助设计人员更好地理解三维空间投影规则，避免在实际产品结构设计中出现投影干涉、

　　视图表达错误的问题，很多从事机械制图教学的工程师都会通过这类结构的建模练习，让学员快速掌握等轴测视图的投影规律，理解二维视图和三维实体之间的对应关系，减少实际生产图纸中出现的视图表达歧义。从结构特性来看，这类矛盾几何结构本身不具备实际的传动、承载等机械功能，它的核心作用是利用人眼的视觉认知习惯，形成违背日常空间逻辑的视觉效果，建模过程中不需要考虑实际的装配公差、运动干涉等常规机械设计问题，只需要保证特定视角下的视觉连续性即可，但在制作实体展示件的时候，还是需要考虑结构的重心位置，确保放置时的稳定性，通常会将结构的重心调整到支撑面的投影范围内，避免展示时出现倾倒问题。
