内螺纹连接铜制手动截止阀结构设计

　　日常民用给排水、小型暖通循环、低压气动控制回路里，这类小通径直动式截止阀的出镜率极高，和闸阀、球阀不同，它的截流动作靠阀瓣沿阀座轴线做直线升降完成，调节开度时的线性度远好于同通径球阀，不会出现开关行程末端流量突变的问题，很适合需要频繁微调管路介质流量的工位。很多刚接触管路设计的工程师容易把它和节流阀混淆，实际上这类民用级截止阀的密封副设计更偏向零泄漏截断，阀瓣密封面采用软质贴合结构，全关状态下的密封可靠性比同压力等级的金属密封节流阀高一个量级，不需要额外加装二次截断阀就能满足低压管路的检修隔离需求。

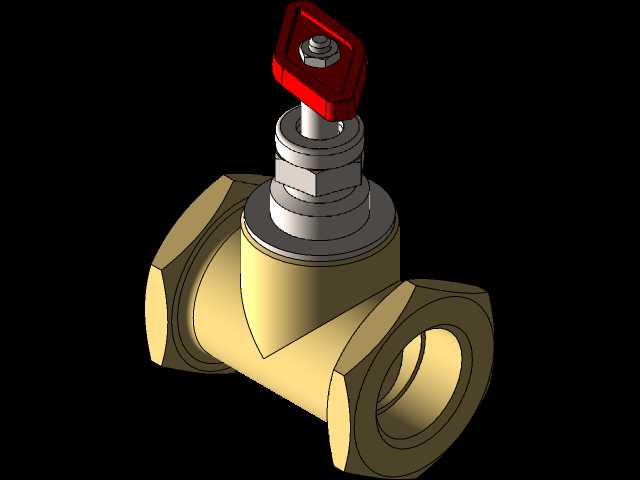

　　从结构设计逻辑来看，这款阀的阀体采用热锻黄铜一体成型，没有拼接焊缝，避免了铸造阀体常见的砂眼、缩松渗漏隐患，两端的内螺纹接口直接和管路外螺纹配合，安装时不需要额外的法兰转接件，在DN15到DN25的小管径场景下，整体安装占用空间比法兰式截止阀小60%以上，很适合嵌入式安装在设备内部的狭窄管路腔体内。手轮部分采用红色工程塑料包覆的菱形结构，相比圆形手轮，在戴劳保手套操作时的摩擦力更大，开关力矩传递更直接，不会出现湿手打滑的问题，手轮和阀杆的连接采用扁方定位加顶部压铆固定，长期反复开关也不会出现手轮和阀杆打滑空转的失效问题。

　　阀杆和阀体之间的密封采用多层填料压盖结构，不需要完全拆开阀体就能在线压紧填料压盖补偿密封磨损，这点比波纹管密封截止阀的维护成本低很多，适合非高危介质的民用管路场景。设计建模时要特别注意阀瓣的升降行程和通径的匹配关系，这款阀的全开状态下阀瓣底部到阀座密封面的距离刚好等于通径的1/4，既保证了全开时的介质流阻不会过高，又避免了行程过长导致阀杆伸出高度过大、占用额外安装空间的问题。很多新手建模时容易忽略流道的过渡圆角设计，这款阀的进、出口流道都做了R3到R5的圆弧过渡，介质在阀腔内不会形成直角涡流，实际运行时的流阻比直角流道的同规格截止阀低15%左右，长期运行时的管路压损更小，能降低循环泵的输出功率损耗。

　　安装边界方面，这款阀的两个接口轴线处于同一直线，手轮旋转轴线垂直于管路轴线，安装时要预留出手轮的操作空间，手轮顶部到管路轴线的垂直距离是选型时必须核对的安装尺寸，避免安装后被周边结构件挡住无法操作。另外要注意阀体上标注的介质流向箭头，必须和管路介质流动方向一致，因为截止阀是单向密封结构，反向安装时会导致介质压力长期作用在阀瓣密封背侧，不仅会大幅增加开关力矩，还会导致全关状态下的泄漏率超标。这款阀的所有零件都做了完全定义的配合关系，阀杆的升降行程、填料压盖的压紧余量、手轮的旋转间隙都在建模时做了参数化约束，修改通径参数时可以直接驱动整体结构更新，不需要逐个零件重新绘制配合关系，能大幅缩短同系列不同通径阀的设计周期。在做管路系统装配仿真时，这个模型的配合基准完全和实际安装基准一致，导入装配体后不需要额外调整配合面，就能直接模拟开关状态下的阀瓣位置变化，方便校核管路布局时的运动干涉问题。
