高精度机械式游标卡尺结构设计

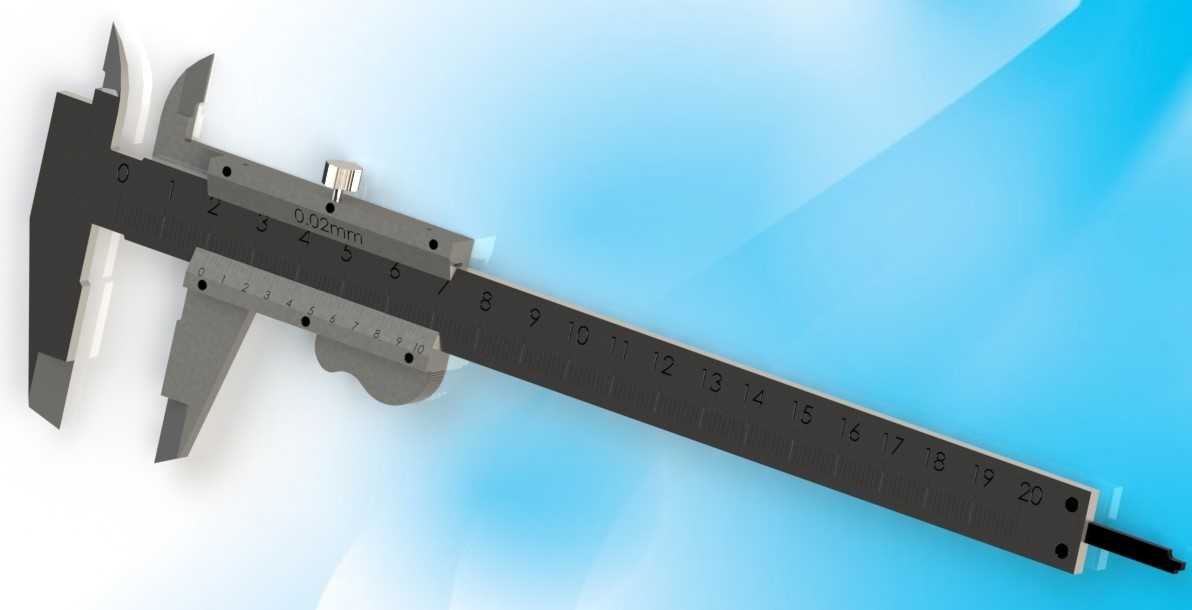

　　在机械加工现场、质检工位、装配流水线乃至院校金工实训场景里，游标卡尺是出现频率最高的接触式长度测量器具之一，这套三维结构完整还原了机械式游标卡尺的全部装配关系与尺寸约束，每一处配合间隙都参照实物测绘参数设置，可直接用于量具结构教学、测量原理演示、工装夹具配套设计参考。从实际使用场景出发，这款卡尺覆盖了常规加工环节的多维度测量需求：外测量爪可直接检测轴类零件外径、板材厚度、块状工件外形尺寸，内测量爪适配孔类零件内径、槽宽尺寸检测，尾部深度杆可完成盲孔深度、台阶高度、槽深类尺寸的测量，无需额外更换测头就能完成大部分常规几何量检测，适配从普通粗加工到半精加工的尺寸核验需求，是车间一线操作工人、质检人员、装配钳工随身配备的基础检测工具。

　　从结构设计逻辑来看，整套模型严格遵循游标读数原理搭建，主尺尺身带有均匀的毫米级刻度标识，滑动游标部分通过凸台结构与主尺的导向槽实现间隙配合，保证滑动过程无卡滞、无明显晃动，避免因配合间隙过大导致的测量误差；尺身上方设置的锁紧螺钉可在测量完成后固定游标位置，方便操作人员读取数值，不会因游标移位造成读数偏差。尺身的刻度线排布、游标刻度的偏移量都严格按照0.02mm精度的游标卡尺读数规则设置，主尺每格刻度1mm，游标部分50格刻度对应主尺49mm长度，实现0.02mm的读数精度，完全匹配工业级机械式游标卡尺的计量标准。

　　从外形与安装边界来看，整套卡尺的尺身长度适配0-150mm的常规测量量程，整体结构紧凑，外测量爪的测量面、内测量爪的刃口都做了符合计量要求的形位公差约束，保证两测量面贴合时无透光间隙，零位状态下主尺与游标的零刻度线完全对齐。深度测量杆与尺身尾部的导向孔为精密间隙配合，伸缩过程无偏摆，保证深度测量时的数值准确性。滑动游标上的推板结构做了符合人体工学的弧度设计，方便操作人员拇指推动游标实现快速进退，靠近被测尺寸时可缓慢微调，避免测力过大造成测量面磨损或者工件变形。

　　在建模过程中，所有零件的装配约束都按照实物的装配关系设置，主尺与游标之间的滑动副、锁紧螺钉的螺纹配合、测量爪与尺身的一体式结构、深度杆与游标的固定连接都完全还原，没有遗漏任何细小结构，可直接用于虚拟装配演示、测量过程动画制作，也可作为机械基础课程中量具结构章节的教学素材，帮助初学者直观理解游标卡尺的读数原理与结构组成。不同于简化的示意模型，这套模型还原了实物的所有细节特征，包括尺身上的刻度凹槽、游标上的防滑纹理、锁紧螺钉的头部槽型、测量爪的刃口倒角，每一处结构都有对应的实际功能，没有冗余的装饰性设计，完全服务于测量功能的实现。

　　在实际生产应用中，这类机械式游标卡尺无需电源、适应车间复杂的油污、粉尘环境，可靠性远高于电子数显卡尺，在没有外接电源的野外检修、重型加工车间场景下依然可以稳定使用，是工业测量领域不可替代的基础量具。模型中各零件的壁厚、材料去除区域都参照实物的轻量化设计思路，在保证尺身刚性、避免测量受力变形的前提下尽可能减轻整体重量，方便操作人员长时间手持使用，不会因自重过大造成测量时的手部疲劳。测量面的硬度、耐磨性设计也在结构上有所体现，测量爪部分的加厚设计可减少长期使用后的磨损量，延长量具的使用寿命，降低车间的量具损耗成本。
