人体工学无线光电鼠标外观结构设计

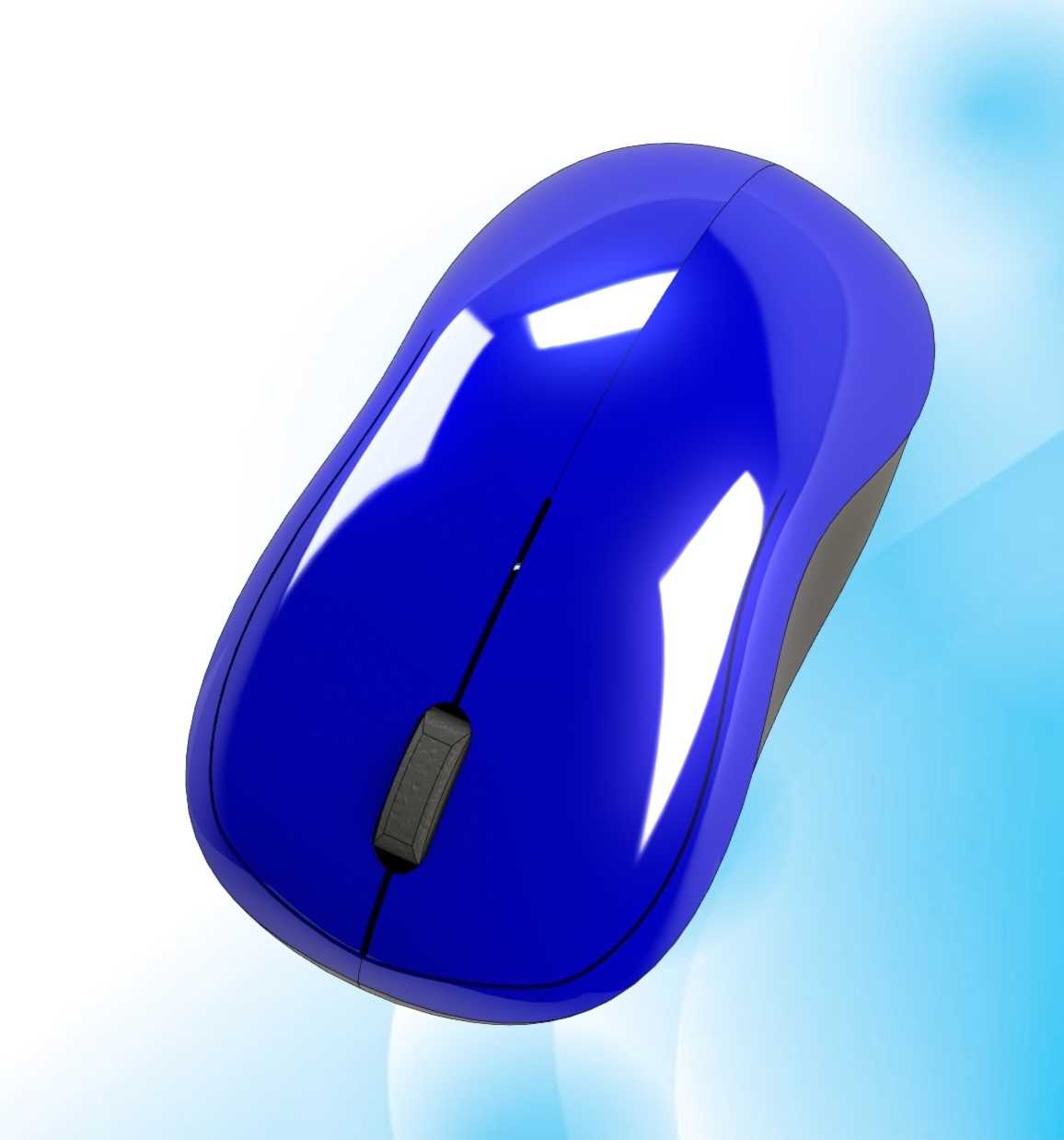

　　日常办公场景中，鼠标是和桌面接触频次最高的人机交互外设，不少结构工程师在做桌面配套设备、人机交互工位设计时，都需要精准的鼠标三维模型来做工位布局校核、外设适配验证。这款无线鼠标的结构设计，首先围绕长时间握持的手部受力做了曲面优化，上盖采用左右非对称的弧面过渡，对应手掌自然放置时的大鱼际、小鱼际贴合弧度，避免长时间握持时手腕处于悬空紧绷的状态，上盖表面做了高光镜面的曲面处理，边缘做了0.8mm的圆角收边，不会在握持时产生硌手的棱角。从功能布局来看，左右按键和上盖采用一体化的悬臂结构设计，按键触发区域的壁厚做了均匀减薄处理，保证按压行程在0.6-0.9mm之间，触发反馈清晰不会出现空程，中间的滚轮采用橡胶包覆的格栅结构，

　　滚动时的阻尼感均匀，不会出现跳齿、打滑的问题，滚轮下方预留了DPI调节按键的安装位，可以根据不同使用场景切换光标移动速率。内部结构的排布上，这款模型预留了标准2.4G无线模块的安装腔、两节七号电池的电池仓位置，电池仓设置在鼠标尾部下方，通过卡扣和上盖固定，不需要额外螺丝就能开启更换电池，重心位置控制在鼠标几何中心偏后3mm的位置，移动时不会出现头重脚轻的飘手感。底部的结构设计预留了四个圆形脚贴的安装槽，脚贴采用聚四氟乙烯材质，厚度0.5mm，安装后和底部平面齐平，保证在不同材质的鼠标垫上都能顺滑移动，底部中间预留了光电传感器的开孔，开孔边缘做了遮光挡边设计，避免环境光线干扰传感器的定位精度。从安装边界尺寸来看，

　　这款鼠标的整体长度控制在112mm，宽度62mm，最高点高度38mm，属于中小手型适配的尺寸，适合16-19cm掌长的用户使用，整体外轮廓没有突出的尖锐结构，在做桌面工位布局时，只需要预留120*70mm的桌面放置空间就能满足使用需求，不会和键盘、文件架等其他桌面设备产生干涉。在做配套设备的结构适配时，比如设计键盘托、桌面收纳盒、笔记本电脑包的隔层时，这个模型的曲面精度可以直接用来做干涉检查，不需要再重新测绘鼠标外形，上盖的曲面拆分逻辑也可以给同类外设产品的结构设计做参考，卡扣的位置、壁厚的均匀性控制都符合注塑生产的工艺要求，不会出现壁厚不均导致的缩水、翘曲问题。针对不同使用场景的适配，这款鼠标的曲面弧度在做渲染验证时，

　　可以快速更换不同的表面材质效果，比如磨砂哑光、类肤涂层、金属质感等，不需要重新调整曲面结构，上盖和底壳的配合间隙控制在0.15mm，符合消费类数码产品的装配公差要求，左右按键的触发压力设置在60-70g之间，既不会因为压力过轻导致误触，也不会因为压力过大造成长时间点击的手指疲劳。在做工业控制工位的人机交互设计时，这类无线鼠标的模型还可以用来验证操作台面的高度、倾斜角度是否符合手臂自然放置的操作姿态，减少长期操作带来的腕部劳损问题，电池仓的密封结构也做了简单的防尘设计，适合普通办公、家用等常规使用场景，内部的PCB板安装位预留了螺丝柱位置，螺丝柱的高度和加强筋的排布都符合注塑件的结构强度要求，1.2m高度自由跌落不会出现壳体开裂、按键失效的问题。
