宝马乘用车多辐条铝合金轮毂结构设计

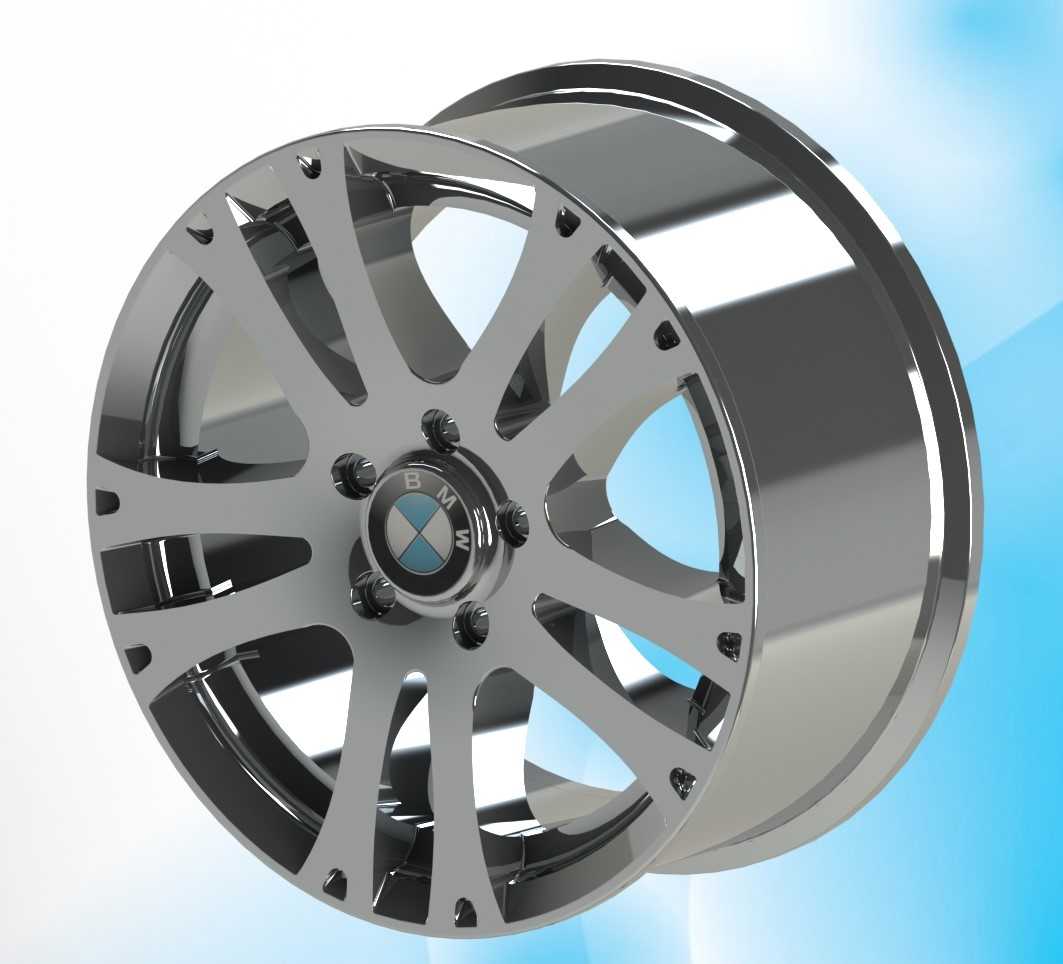

　　这款轮毂的结构设计围绕乘用车日常行驶的载荷工况展开，首先要匹配对应车型的轴荷参数，轮辐的分布采用十辐分叉式布局，每根辐条的截面从轮心安装盘位置向外缘轮辋处逐步收窄，同时做了等强度的壁厚渐变处理，在轮心安装座位置预留了五个螺栓安装孔，孔位的节圆直径严格对应宝马车型的轮毂安装基准，中心孔的尺寸与轴头的配合公差控制在过渡配合区间，避免行驶过程中出现轮毂松旷的问题。轮辋部分的结构按照标准轮辋轮廓设计，胎圈座的角度、凸缘的高度都符合乘用车轮胎的安装规范，能够保证轮胎充气后与轮辋紧密贴合，在高速行驶、过弯侧倾时不会出现轮胎脱圈的风险。从实际应用场景来看，这类铝合金轮毂主要适配家用乘用轿车，兼顾日常城市通勤、高速行驶的使用需求，相比钢制轮毂，

　　铝合金材质的散热性能更好，在连续制动工况下能够更快将制动系统产生的热量传导出去，降低制动热衰减的概率。设计过程中需要考虑多方面的边界约束，首先是安装边界，轮毂的偏距参数直接影响轮距与转向时的轮胎擦碰风险，设计时要校核转向最大角度下轮胎与翼子板、悬架摆臂之间的安全间隙，同时轮毂的中心孔与螺栓孔的位置度公差要控制在高精度区间，保证安装后轮毂的动平衡初始偏差在合理范围内，减少后期做动平衡时需要添加的配重块重量。轮辐的造型除了外观层面的考量，更多是结构力学的优化，分叉式的辐条设计能够在相同重量下提升整体的抗扭、抗弯刚度，在车辆经过颠簸路面、承受冲击载荷时，辐条能够将冲击力均匀分散到整个轮辋结构上，避免应力集中导致的辐条断裂问题。

　　轮毂的表面做了亮面抛光处理，在结构设计时也考虑了后期表面处理的工艺性，辐条之间的镂空间隙足够容纳抛光工具的作业空间，不会出现加工死角。轮辋的气门嘴安装位置预留了标准的安装孔，位置选择在两根辐条之间的区域，避免充气时操作空间被辐条遮挡，同时也不会影响动平衡的配平。在结构校核阶段，需要分别模拟垂直冲击、弯道侧向载荷、制动扭矩等多种实际行驶工况下的应力分布，针对应力集中的位置做圆角过渡处理，比如辐条与安装盘连接的位置、辐条与轮辋连接的位置，都采用了大圆角过渡，避免切削加工或者铸造过程中出现应力残留。这款轮毂的重量控制也在设计考量范围内，在满足结构强度、刚度要求的前提下，通过拓扑优化去除非承载区域的多余材料，降低簧下质量，

　　提升车辆的悬挂响应速度与行驶平顺性。轮辋的边缘设计了凸起的轮缘保护结构，在车辆靠边停车不小心蹭到路沿石时，能够优先承受摩擦，避免轮胎侧壁被直接刮伤，同时也减少轮辋本体出现大面积刮损的概率。安装盘的背面做了平整的加工面，保证与刹车盘、轴头的贴合面完全接触，不会出现安装面不平导致的高速抖动问题，螺栓孔的周围做了局部加厚处理，承受螺栓锁紧时的压紧力，避免长期使用后螺栓孔出现变形。
