汽车管路凸台端节连接结构设计

　　在汽车动力总成周边的管路布设场景中，这类凸台端节结构承担着流体管路与刚性基体之间的衔接功能，常见于发动机舱内的燃油管路、润滑油路以及冷却回路的连接点位，需要在整车全生命周期内承受持续的振动、温度交变以及流体压力波动，避免出现渗漏、松脱等失效问题。从实际装车工况来看，该类端节的安装位置多处于变速箱壳体、发动机缸体等刚性铸造件的侧壁，周边空间局促，不仅要避让周边的线束、波纹管以及其他运动部件，还要保证装配时工具可达，不需要过度拆解周边附属件就能完成管路的对接与更换。设计这类结构时，首先要匹配基体上的安装孔位公差，凸台部分的插入段需要和基体孔位形成小间隙配合，配合面的粗糙度控制在合理区间，既保证装配时能顺利推入，

　　又能配合密封圈实现径向密封，避免流体从配合间隙渗漏。端节的尾部采用宝塔式倒刺结构，适配橡胶材质的输送软管，倒刺的倾斜角度、凸起高度经过反复校核，当软管套入后，倒刺会嵌入软管内壁，在管路内部流体压力升高时，软管受压力作用会进一步贴紧倒刺结构，压力越高连接越紧密，不会出现管路脱开的问题。从安装边界来看，凸台端节的轴向长度需要严格控制，过长会导致插入基体过深，干涉内部油道或者其他构件，过短则会导致配合长度不足，密封面有效接触面积不够，容易在振动工况下出现偏斜渗漏。端节侧面的固定耳片位置需要和基体上的螺栓孔位精准对齐，耳片上的安装孔与螺栓采用间隙配合，装配时可以微调端节角度，适配软管的自然走向，

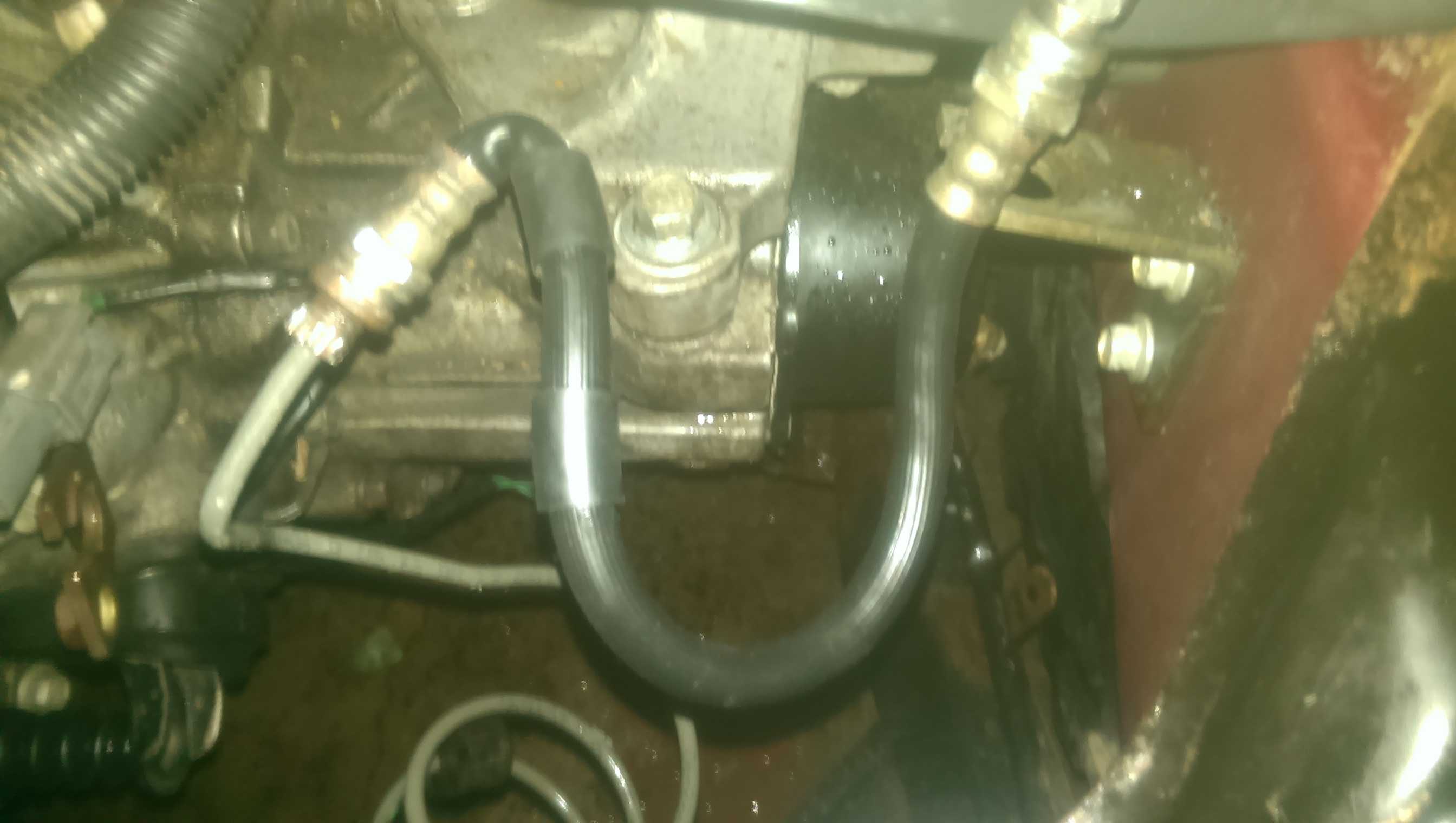

　　避免软管出现过度弯折导致的流阻增大或者早期老化开裂。在管路走向设计上，和该端节连接的橡胶管需要预留合理的弯曲半径，图中可见的U型弯曲段就是为了抵消发动机运转时产生的相对位移，通过软管的柔性变形吸收振动能量，避免硬连接状态下振动直接传递到端节部位，导致固定螺栓松动或者端节断裂。这类端节的材质多采用耐油、耐温的改性工程塑料或者镀锌钢材，根据输送介质的不同选择对应材质，输送燃油的端节需要耐燃油腐蚀，输送润滑油的端节需要耐受高温机油的长期浸泡，冷却回路的端节则需要耐冷却液的腐蚀以及高低温交变的影响。结构设计时还要考虑装配工艺性，端节的外表面不能有尖锐的毛刺，避免套入软管时割伤软管内壁，造成后期软管开裂渗漏；凸台根部的圆角过渡要平滑，

　　降低应力集中系数，在长期受振动载荷的工况下，不会在根部出现疲劳裂纹。密封槽的尺寸设计要匹配对应规格的O型密封圈，密封圈的压缩量控制在合理范围，压缩量过大容易导致密封圈永久变形失去密封能力，压缩量过小则会在压力波动时出现渗漏。实际装车验证阶段，这类结构需要经过压力脉冲测试、振动耐久测试、温度循环测试等多项验证，在-40℃到120℃的温度区间内反复循环，同时施加管路额定工作压力1.5倍的脉冲压力，持续振动数百万次后不出现渗漏、松脱、开裂等问题，才能满足量产装车的要求。在售后维修场景中，这类凸台端节的更换也比较便捷，只需要拆下固定螺栓，拔下旧端节，更换新的密封圈后将新端节插入孔位，拧紧紧固螺栓再套好软管即可完成更换，不需要对周边大型部件进行拆解，降低了售后维护的时间成本。对于三维建模从业者来说，搭建这类结构的模型时，不能只做外形的复刻，要重点还原配合面的公差带、密封槽的精确尺寸、倒刺结构的角度与高度，同时要预留出软管安装后的弯曲空间，模拟装配状态下的干涉情况，确保模型导入装配环境后能直接用于虚拟装配验证，减少后期实物试装时出现的干涉、配合不当等问题。
