四堆栈式射击靶树训练装置结构设计

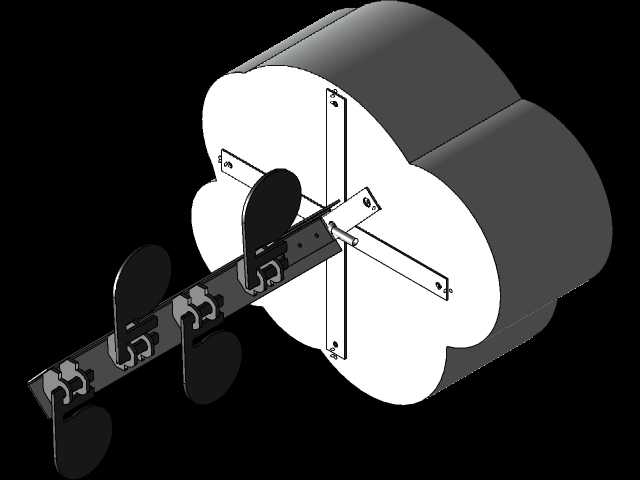

　　这款四堆栈式射击靶树装置，主要面向民用射击训练、休闲射击竞技场景设计，可适配室内外射击场地的固定点位布设需求，区别于传统单片式靶标，其多靶位分层排布的结构，能够满足多目标切换射击、反应速度训练的实际使用需求，无需频繁更换靶纸或调整靶位位置，单次布设即可支持多轮次射击训练开展。从结构设计逻辑来看，装置采用花形主背板作为靶位承载基础，主背板边缘做圆弧过渡处理，既能够避免尖锐边角在场地布设、搬运过程中造成磕碰损伤，也可在受弹冲击时分散应力，减少背板局部形变概率。主背板中心设置十字交叉的金属安装支架，支架采用等边角材加工，通过螺栓紧固与主背板形成刚性连接，十字支架的四个延伸臂分别对应不同高度的靶位安装点，

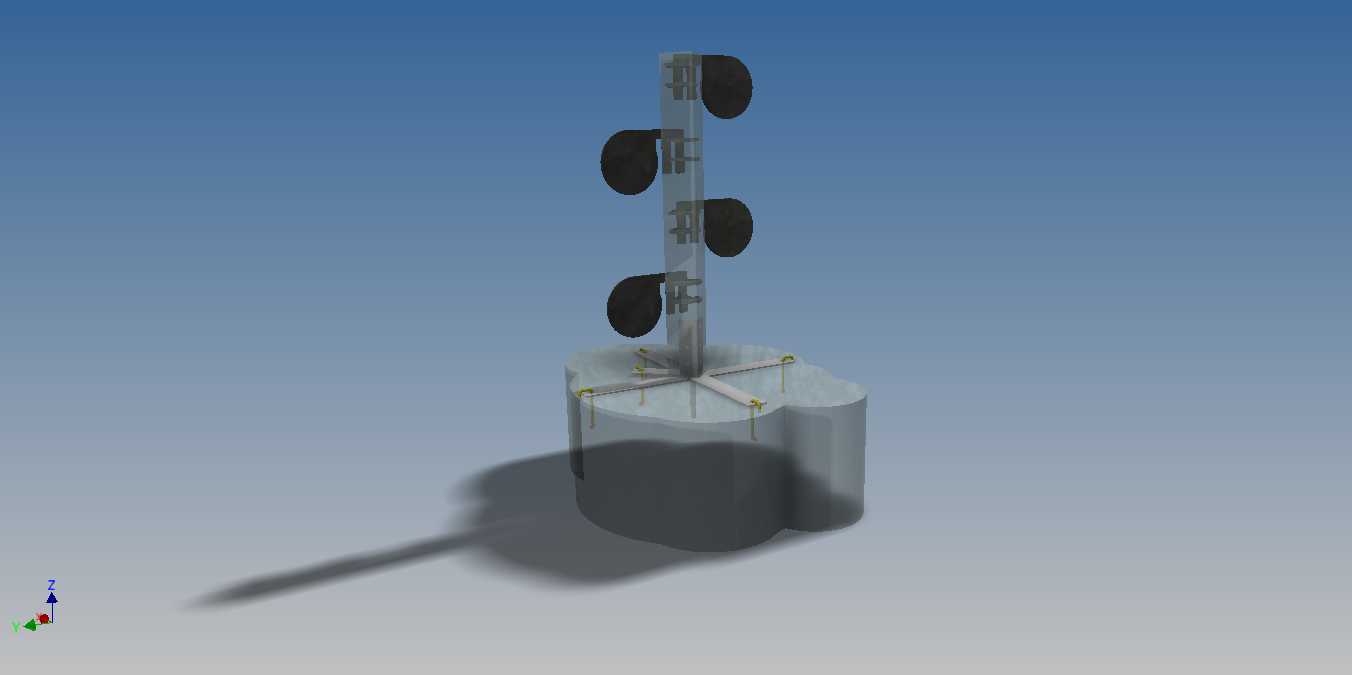

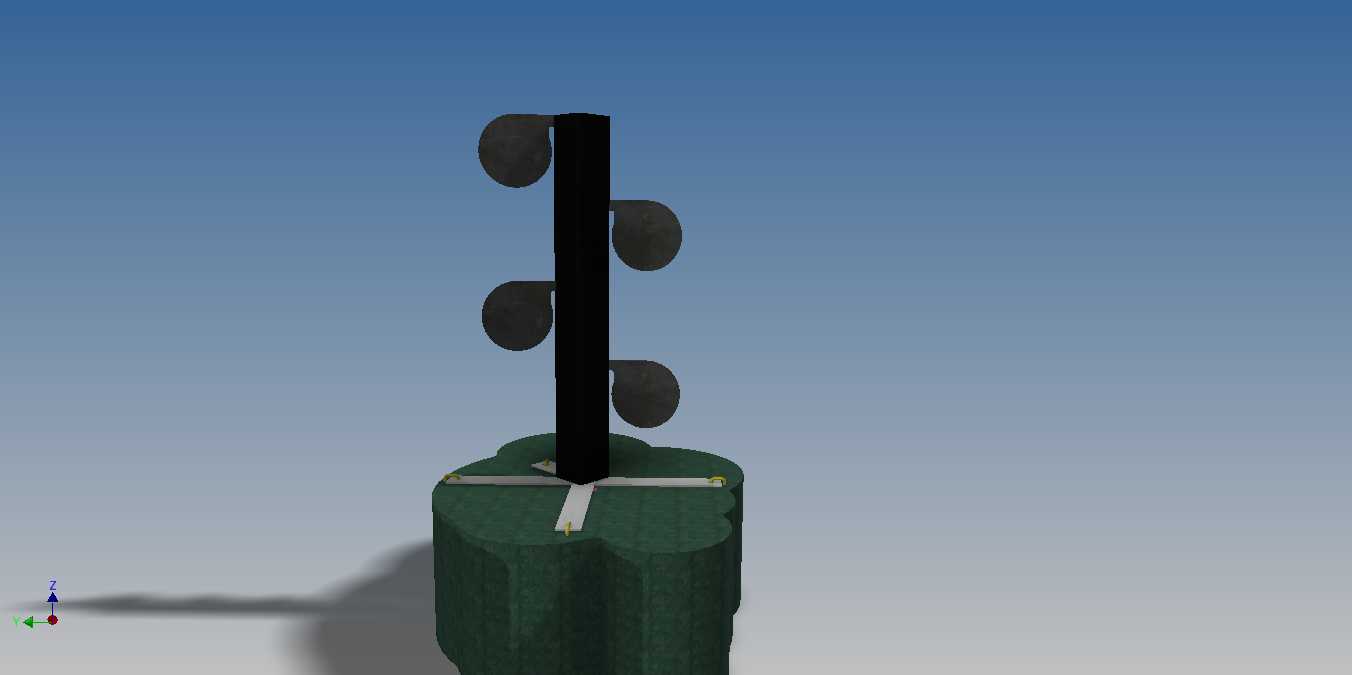

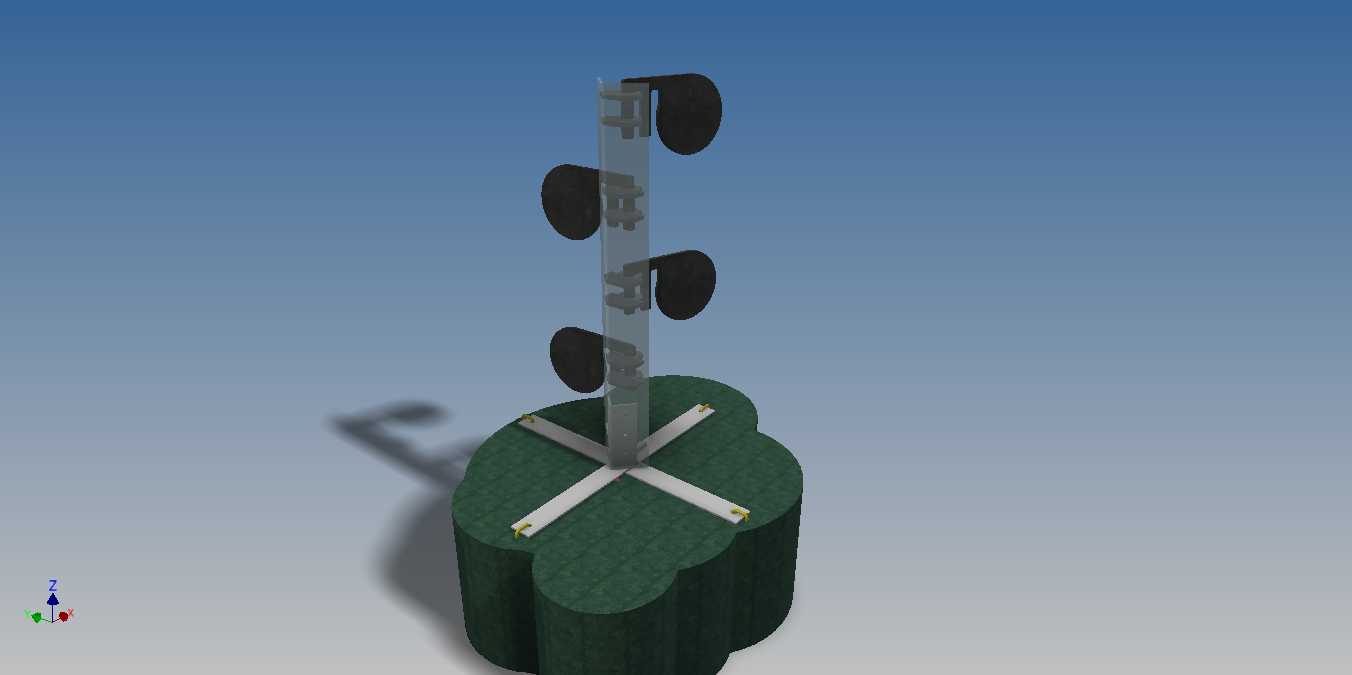

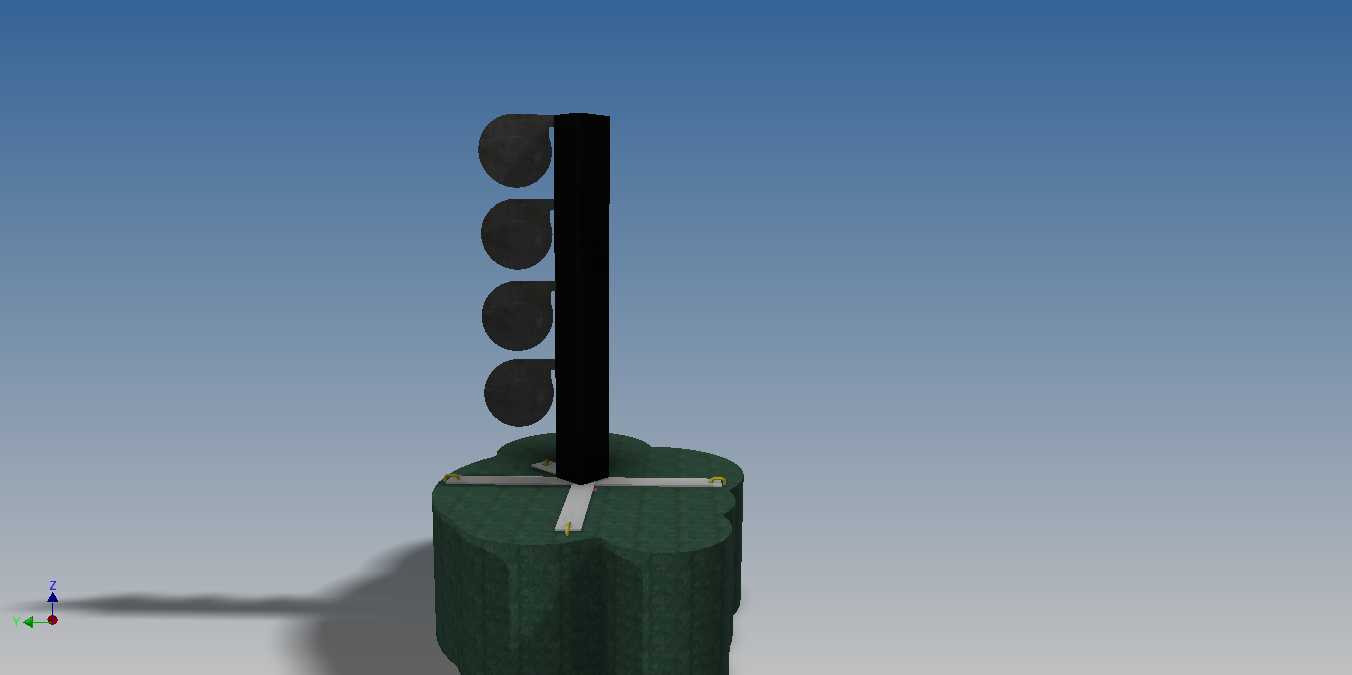

　　保证各层靶位的受力能够均匀传递至主背板整体结构，避免单点受冲击后出现支架变形、靶位偏移的问题。靶位组件采用独立悬臂式安装结构，四个靶标沿纵向支架依次排布，相邻靶位之间预留足够的安全间距，避免射击过程中跳弹波及相邻靶标，同时每个靶标都配置独立的翻转复位结构，当靶面受到弹头冲击达到预设冲击力阈值时，靶标会绕悬臂转轴向后翻转，直观反馈命中状态，无需人工靠近查看命中结果，训练过程中可快速识别射击精度，提升训练效率。纵向承载支架采用长条形型材加工，沿支架长度方向预制等间距的安装孔位，可根据实际训练需求调整各层靶标的安装高度，适配不同训练科目对靶位高度差的要求，比如针对快速反应射击科目可缩小靶位间距提升目标识别难度，

　　针对精度射击科目可拉大靶位间距强化瞄准专注度训练。装置的安装边界设计充分考虑场地适配性，主背板整体轮廓直径控制在常规靶位布设的通用尺寸范围内，纵向支架延伸长度满足站立姿态射击的靶位高度覆盖要求，底部可通过膨胀螺栓直接固定于混凝土地面，也可搭配配重底座实现临时场地的快速布设，无需复杂的地基施工，适配固定训练场与临时活动场地的双重使用需求。在结构细节处理上，所有金属连接部位都设置了防松垫片，避免长期受弹冲击后螺栓松动导致结构晃动，靶标翻转部位采用耐磨轴套配合，减少反复翻转带来的磨损，延长装置整体使用寿命，靶面采用标准轮廓的人形靶形设计，符合常规射击训练的目标识别习惯，同时靶面可快速拆卸更换，长期使用后出现弹痕过多、形变严重的情况时，

　　无需拆解整体支架即可单独更换靶面部件，降低后期维护成本。从实际使用场景出发，这款靶树装置既可以单独布设作为单点位多目标训练载体，也可以多台组合排布形成战术射击训练的多目标场景，支持不同角度、不同距离的射击训练需求，结构整体刚性充足，能够承受常规口径轻武器的持续射击冲击，不会出现短时间内结构失效的问题，相较于传统的单靶位装置，其空间利用率更高，同等布设面积下可提供更多的训练靶位，适合场地面积有限的经营性射击场所、日常训练点位使用。设计过程中重点考量了受弹后的力传递路径，弹头冲击靶面产生的瞬时冲击力，首先通过靶标悬臂传递至纵向主支架，再经十字安装支架分散到整个花形主背板上，最终通过底部安装结构传导至地面，避免局部应力集中导致的部件断裂问题，同时所有外露的金属部件都做了圆角钝化处理，消除安装、使用过程中的安全隐患，靶标翻转的阻尼经过反复调校，既能够保证命中后可靠翻转反馈，也不会因为风阻等外界因素出现误翻转的情况，保证训练反馈的准确性。
