小型航空发动机曲轴箱三维结构设计

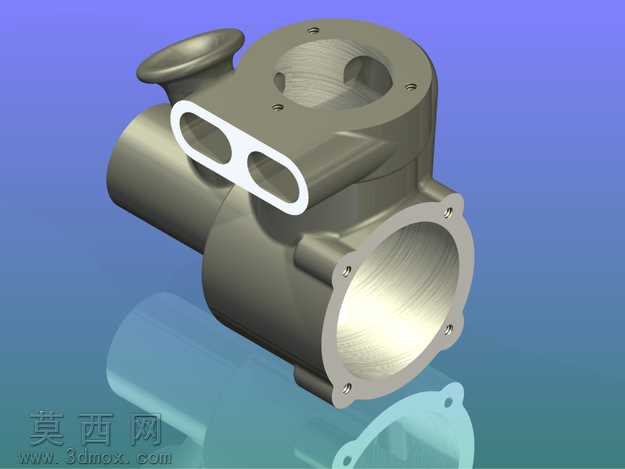

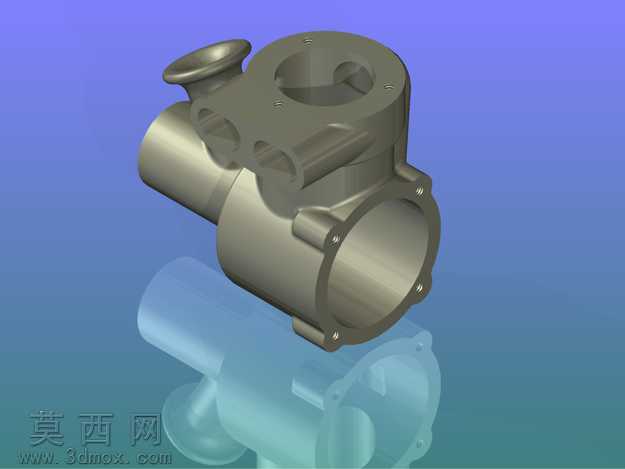

本作品为小型航空发动机配套的曲轴箱三维结构设计，采用主流三维建模软件完成全参数化构建，建模过程中严格遵循航空动力部件的设计规范，对曲轴箱的每一处结构细节都做了精准还原。整体建模从曲轴箱的功能需求出发，首先完成主体腔体的基础轮廓搭建，预留出曲轴安装的主轴承孔位，保证孔位的同轴度公差符合装配要求，同时对腔体壁厚做了均匀化处理，在保证结构强度的前提下尽可能降低部件自重，适配小型飞行器的轻量化设计需求。模型侧面设置有对应的附属接口结构，包含进气连接端口、附件安装凸台等结构，每一处凸台的安装孔位都做了沉头孔设计，保证后续装配时连接件不会突出部件表面，减少飞行过程中的空气阻力。模型表面采用金属质感的材质渲染，还原了铸铝壳体的哑光金属质感，渲染过程中添加了柔和的环境光影，清晰展现出曲轴箱表面的加强筋结构、安装法兰的螺栓孔位细节，法兰边缘的倒角、腔体转角的过渡圆角都做了精细化处理，避免应力集中问题的出现。设计过程中充分考虑了曲轴箱的装配兼容性，主体腔体的内部空间尺寸经过反复校核，能够容纳对应规格的曲轴、连杆等运动部件，同时预留了润滑油道的布设空间，保证发动机运行过程中各运动部件能够得到充分润滑。外部的安装法兰采用均匀分布的螺栓孔设计，保证连接时的受力均匀，提升部件连接的可靠性，侧面的附属接口结构也做了对应的密封面设计，保证装配后的密封性能，避免出现漏油、漏气等问题。整体模型结构完整，细节丰富，所有特征都保留了可编辑的参数化属性，能够直接用于后续的工程图导出、有限元分析以及生产加工参考，也可用于航空动力系统的教学演示、结构原理讲解等场景。
