车床手动转位四方刀架结构设计

　　这款手动转位四方刀架是普通卧式车床的核心配套功能部件，主要承担车削加工过程中不同工序刀具的装夹与快速切换功能，在中小批量零件加工、教学实训车床、普通卧式车床的日常生产场景中应用极为广泛。从实际加工场景来看，这类刀架适配常规CA6140、C6132等系列普通卧式车床的中拖板安装位，安装时需匹配中拖板上的定位销孔与螺栓过孔，安装基面的平面度要求控制在0.02mm以内，避免刀架安装后出现倾斜，导致刀具装夹基准偏移，影响加工件的尺寸精度与形位公差。

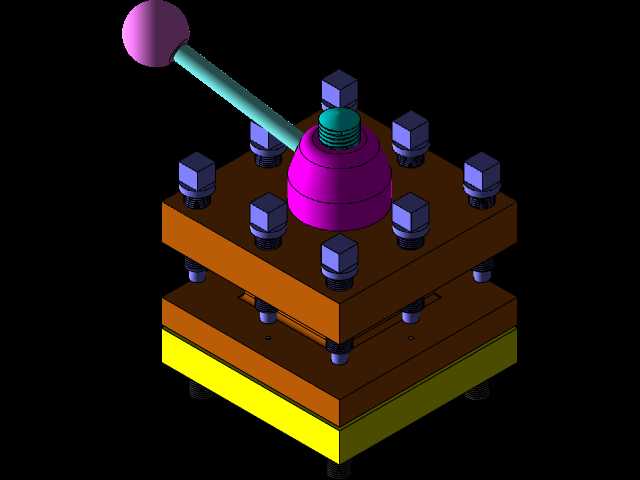

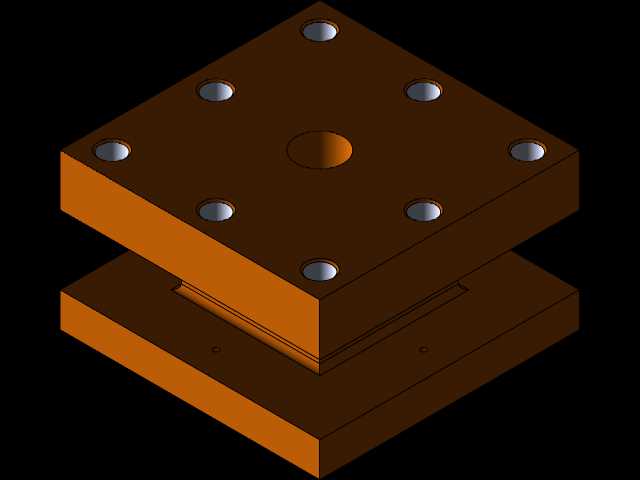

　　刀架整体采用层叠式结构设计，最下层为刀架底座，直接与车床中拖板连接，底座上设置有定位锥面与锁紧机构配合面，保证每次转位后刀架的重复定位精度控制在0.01mm以内，满足普通车削加工的精度要求。中间层为转位刀台，四个侧面均设置有刀具装夹槽，可同时装夹外圆车刀、端面车刀、切断刀、内孔车刀四把不同功能的刀具，转位时通过顶部的操纵杆带动内部的凸轮机构动作，先抬起刀台解除锁紧，随后带动刀台旋转90度完成工位切换，到位后操纵杆下压，刀台回落与底座定位锥面贴合，同时内部的锁紧机构自动锁紧，整个换刀过程无需额外工具，操作工人单手即可完成，单步换刀时间可控制在3秒以内，大幅减少工序切换的辅助时间。

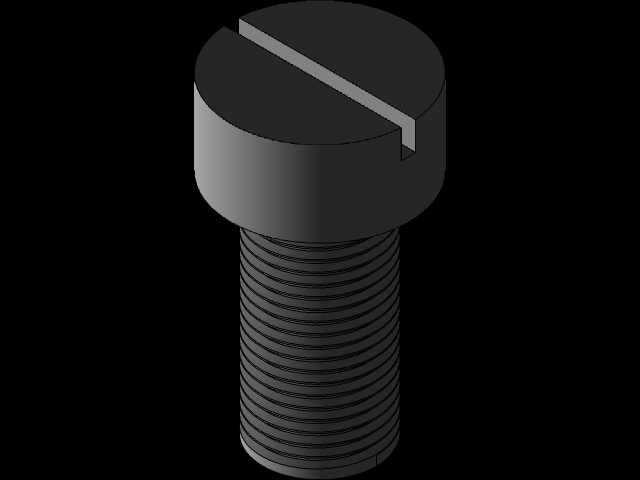

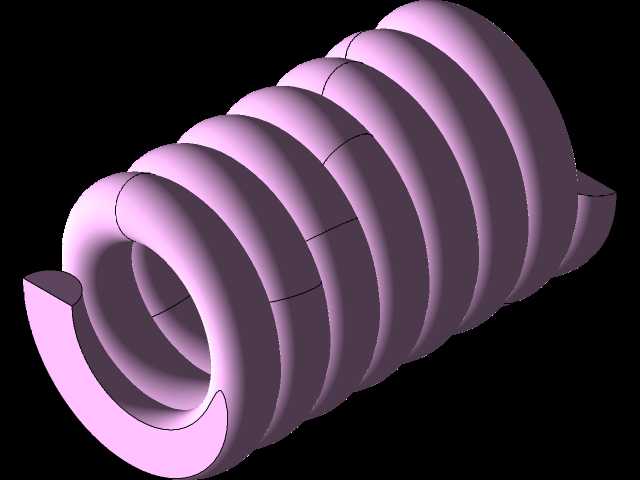

　　设计过程中重点考虑了刀架的刚性与锁紧可靠性，刀台与底座的贴合面采用高频淬火处理，硬度达到HRC45-50，避免长期使用后贴合面出现磨损凹陷，导致刀架锁紧后出现晃动。顶部的压紧螺母采用细牙螺纹设计，配合碟形弹簧提供持续的锁紧力，即使在重切削、大走刀量的加工工况下，也能保证刀台不会出现位移，避免打刀问题的出现。操纵杆的长度经过力学优化，操作力矩控制在15N·m以内，工人长期操作也不会出现明显的疲劳感，同时操纵杆的摆动角度设置有机械限位，避免转位时出现过位或者不到位的问题。

　　从安装边界来看，这款刀架的底座安装孔距适配多数普通车床的中拖板安装尺寸，底座总高度控制在120mm以内，不会因为刀架过高导致刀具中心高与车床主轴中心高出现偏差，刀台的刀具装夹槽可夹持20mm×20mm、25mm×25mm两种规格的方柄车刀，装夹时通过刀台侧面的内六角螺栓压紧，每个装夹位设置两个压紧点，保证刀具装夹的稳定性。刀架内部的转位机构采用槽轮结构实现精准分度，每次转位的角度误差控制在±0.5分以内，确保每把刀具切换后都能准确对准加工位置，不需要每次换刀后重新对刀，仅在首次装夹刀具时完成对刀即可，后续转位可直接进入加工状态。

　　在实际使用过程中，这类手动刀架相比电动刀架结构更简单，故障率更低，维护成本极低，日常仅需要定期在转位机构的润滑点注入锂基脂，即可保证长期顺畅运行，非常适合加工工况多变、批量不大的机械加工车间使用，也是职业院校机加工实训设备的标准配置部件。设计时还考虑了排屑问题，刀台与底座的贴合面外侧设置有排屑斜面，加工过程中产生的铁屑不会进入刀架内部的转位机构，避免铁屑卡滞导致转位不畅的问题，同时底座的边角都做了圆角处理，避免清理铁屑时划伤操作人员。刀架的所有外露紧固件都采用内六角结构，外观平整，不会勾挂切屑或者操作工人的劳保用品，提升了使用的安全性。
